Stationssoftware 706.1 SP1/705.05 SP1 / Installationsanleitung Ausgabe 02/2013 Edition
45
7.1 Bestückautomaten der X-Serie
Für die Bestückautomaten der X-Serie wird folgendes Fenster angezeigt, in dem die
Autokonfiguration bearbeitet, bestätigt oder abgelehnt werden kann.
Abbildung 7-5: Autokonfiguration bestätigen bei X-Serie
► Klicken Sie auf die Schaltfläche Confirm changes and continue startup (Änderungen
bestätigen und Startvorgang fortsetzen), um die Autokonfiguration zu bestätigen.
► Wenn der Koplanrechner installiert wurde, müssen Sie außerdem den 3-D-Koplansensor
bestätigen oder abwählen.
7.2 Bestückautomat X4i S
► Beim ersten Hochfahren des Bestückautomaten X4i S müssen Sie in der Autokonfiguration
folgende Optionen manuell auswählen:
– Wenn ein TrayStak Feeder verwendet wird, muss pro Stellplatz festgelegt werden, ob ein
TrayStak Feeder AX sich darauf befindet.
– Tischposition (innere oder äußere)
Stationssoftware 706.1 SP1/705.05 SP1 / Installationsanleitung Ausgabe 02/2013 Edition
46
7.3 Bestückautomat SX1/SX2 (V2)
Für den Bestückautomaten SX1/SX2 wird folgendes Fenster angezeigt, in dem der Hinweis
Manuelle Auswahl erforderlich darüber informiert, dass die Tischkonfiguration manuell
ausgewählt werden muss, da diese nicht automatisch erkannt wird.

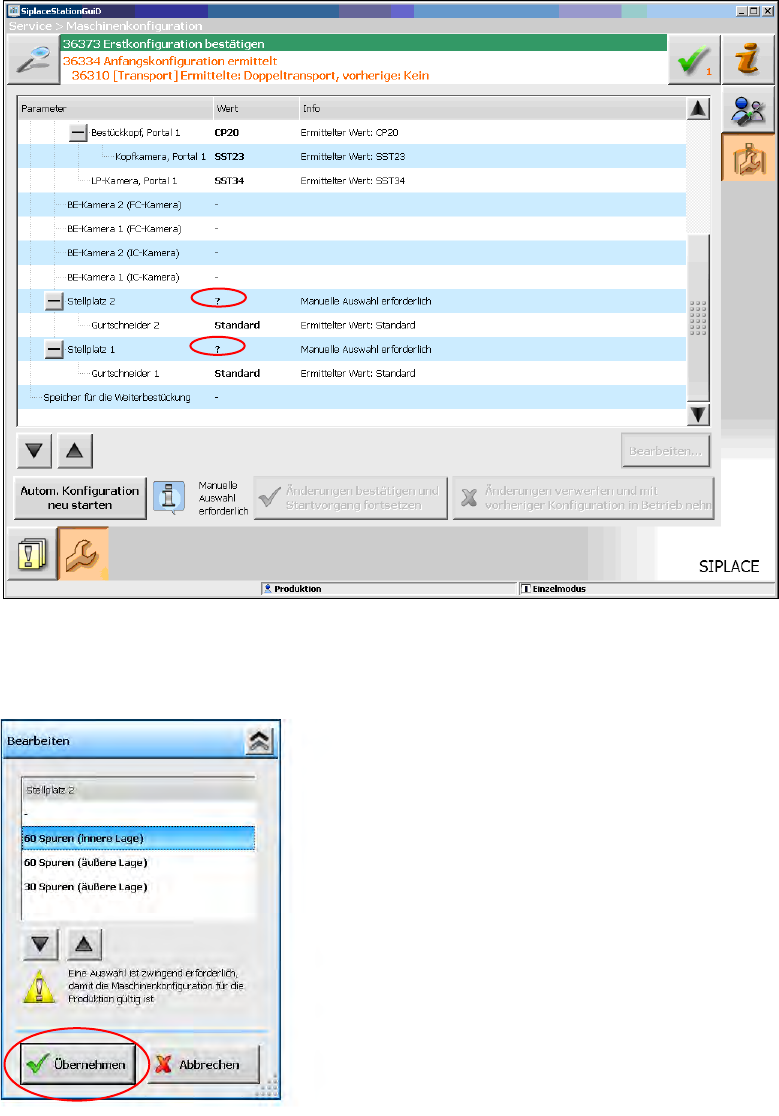

Abbildung 7-6: Tischkonfiguration manuell auswählen
► Klicken Sie auf das Fragezeichen ? neben Stellplatz 2.
Die auswählbaren Tischkonfigurationen werden angezeigt.
Abbildung 7-7: Mögliche Tischkonfigurationen
Stationssoftware 706.1 SP1/705.05 SP1 / Installationsanleitung Ausgabe 02/2013 Edition
47
► Wählen Sie eine Tischkonfiguration mit oder aus.
► Klicken Sie auf die Schaltfläche Übernehmen.
► Wiederholen Sie die Schritte für Stellplatz 1.
Einstellungen für manuelles Tray Carrier SX
Wenn das manuelle Tray Carrier SX benutzt wird, wird der Einzugrahmen mit klappbaren
Gurtleitkanal benötigt. Dies muss manuell eingestellt werden. In diesem Fall werden folgende
auswählbare Tischkonfigurationen angezeigt:

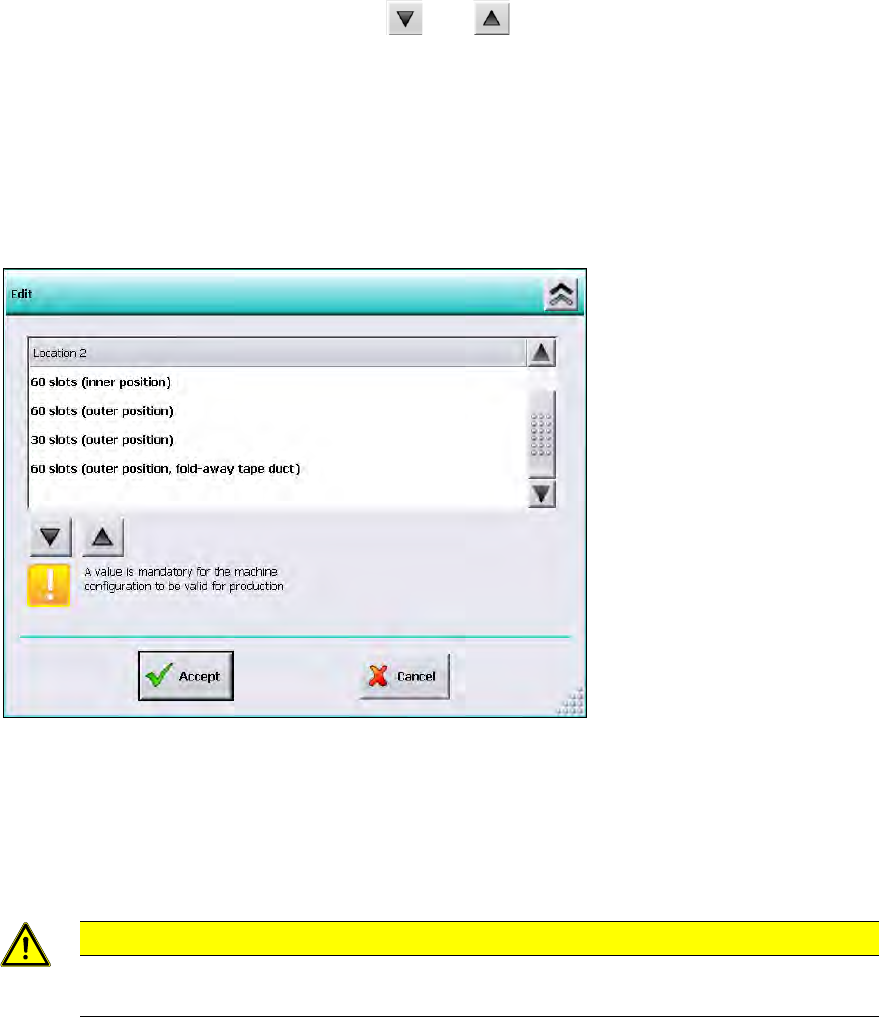

Abbildung 7-8: Einstellungen für manuelles Tray Carrier SX
► Wählen Sie die Tischkonfiguration 60 slots (outer position, fold-away tape duct) aus.
► Klicken Sie auf die Schaltfläche Accept (Übernehmen).
Dadurch werden die Abwurfbehälter 27x27 und die linke Abwurfrinne des Stellplatzes aus der
Konfiguration herausgenommen.
VORSICHT
Wenn diese Einstellung nicht gemacht wird, kann es vorkommen, dass Bauelemente
über das Tray abgeworfen werden und die Z-Achse dabei hart auf das Tray aufschlägt.
► Wiederholen Sie die Schritte für Stellplatz 1.
