Stationssoftware 706.1 SP1/705.05 SP1 / Installationsanleitung Ausgabe 02/2013 Edition
25
5.2.3 Kalibrieren des Touchscreens
► Wählen Sie Start
Settings
Control Panel
Elo, um zu den EloTouchscreen
Properties zu gelangen.

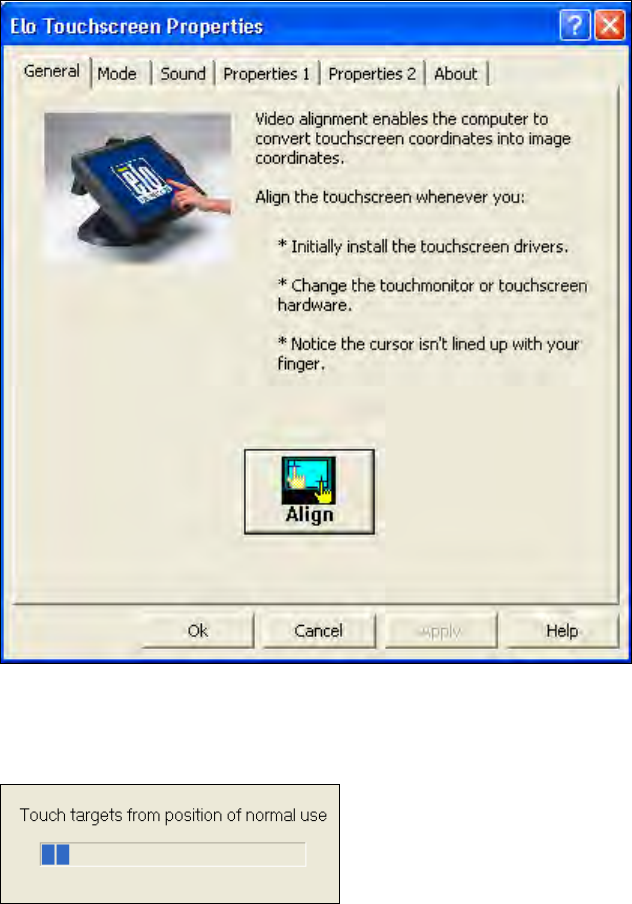

Abbildung 5-3: EloTouchscreen Eigenschaften
► Klicken Sie auf die Schaltfläche Align.
Folgender Hinweis erscheint:
Abbildung 5-4: Anweisungen für den zu kalibrierenden Bildschirm
► Folgen Sie den Anweisungen auf dem Bildschirm.
Stationssoftware 706.1 SP1/705.05 SP1 / Installationsanleitung Ausgabe 02/2013 Edition
26
5.3 BIOS-Update/-Einstellungen am Maschinenrechner und am
Visionrechner durchführen
Die Image-Dateien zum BIOS-Update und zu den BIOS-Einstellungen, sowie eine entsprechende
Installationsanleitung (Readme-Datei) sind auf der BIOS-CD V1.0 enthalten. Diese CD kann über
den Service-Techniker bestellt oder aus dem SIPLACE Download Center heruntergeladen werden.
Stationssoftware 706.1 SP1/705.05 SP1 / Installationsanleitung Ausgabe 02/2013 Edition
27
5.4 Installation der SIPLACE-Software (Stationssoftware 706.1 SP1)
HINWEIS
Die Installationsdauer beträgt ca. 80 Minuten.
► Schalten Sie die SIPLACE Bestückstation ein.
► Wechseln Sie auf den Service-Desktop.
► Öffnen Sie Windows Task Manager.
► Wählen Sie Logoff unter der Registerkarte Users.
► Loggen Sie sich als Administrator (unter Windows XP) oder als ASM_Admin (unter Windows
7) ein.
► Legen Sie die Installations-DVD in das Laufwerk ein.
► Öffnen Sie den Explorer und starten Sie unter Laufwerk E: die setup.exe mit Doppelklick.
Der Dialog SIPLACE Choice Center wird geöffnet.

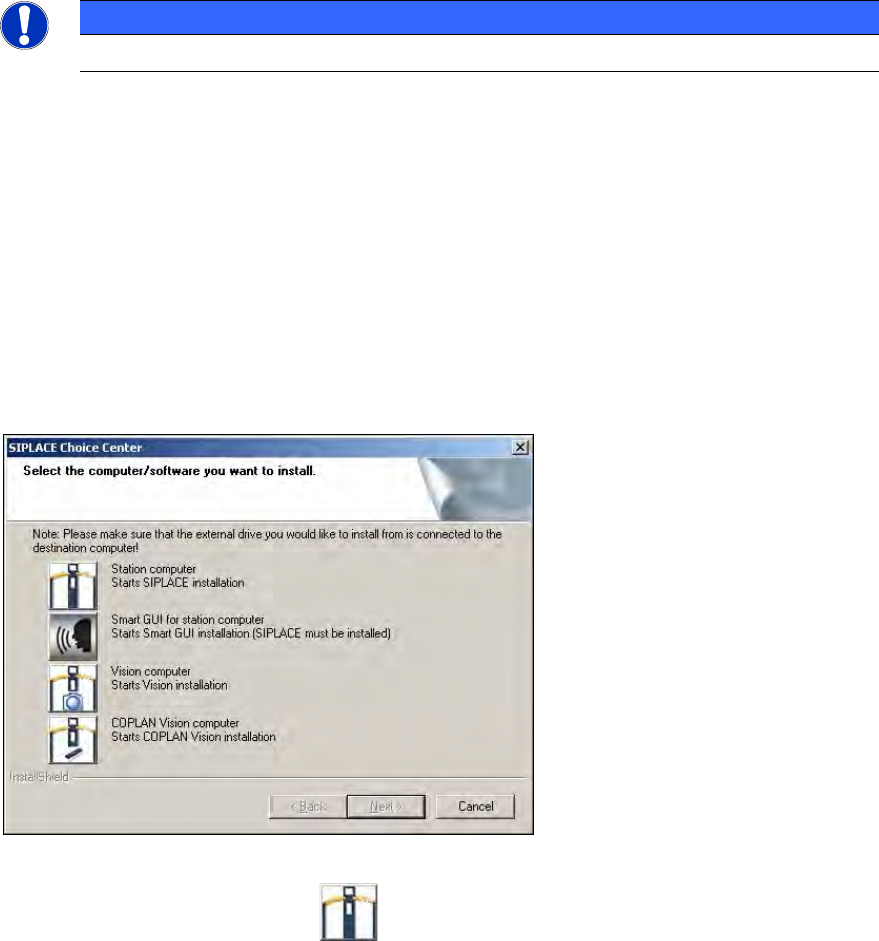

Abbildung 5-5: Dialog "SIPLACE Choice Center"
► Klicken Sie auf die Schaltfläche Station computer.
