Installationsanleitung Stationssoftware Version 703.02 Ausgabe 12/2009
Abb. 7-2: Eingesetzte Hardware-Komponenten
Die Bedienebene Service (Kunde) ist erforderlich, um die Autokonfiguration bearbeiten zu können.
→ Klicken Sie auf das Symbol
, um die Benutzereinstellungen aufzurufen.
Die Benutzereinstellungen werden gezeigt.
Abb. 7-3: Bedienebene wechseln
45 von 58
Installationsanleitung Stationssoftware Version 703.02 Ausgabe 12/2009
→ Klicken Sie auf die Schaltfläche Service (Kunde) und geben Sie anschließend das Kennwort ein, um
in diese Bedienebene zu wechseln.
Für die Bestückautomaten der X-Serie wird folgendes Fenster gezeigt, in dem die Autokonfiguration
bearbeitet, bestätigt oder abgelehnt werden kann.

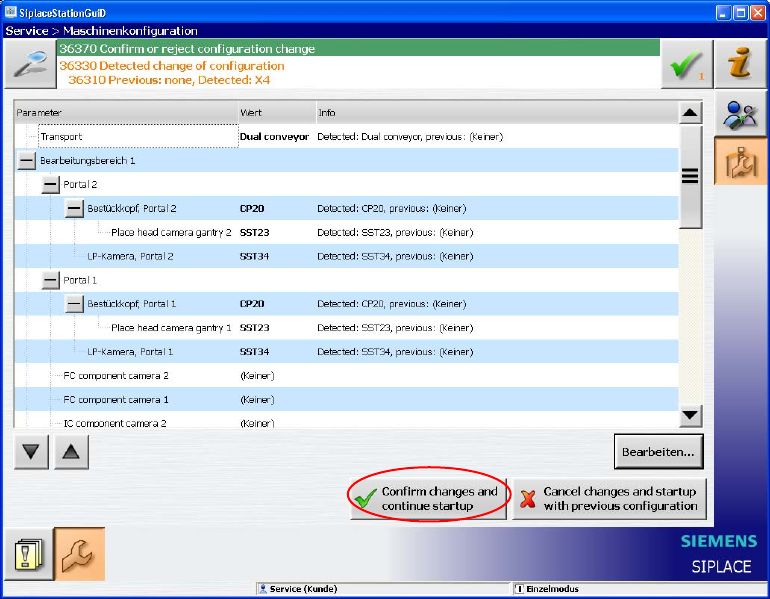

Abb. 7-4: Autokonfiguration bestätigen bei X-Serie
→ Klicken Sie auf die Schaltfläche Confirm changes and continue startup (Änderungen bestätigen
und Startvorgang fortsetzen), um die Autokonfiguration zu bestätigen.
46 von 58
Installationsanleitung Stationssoftware Version 703.02 Ausgabe 12/2009
Für den Bestückautomaten SX1/SX2 wird folgendes Fenster gezeigt, in dem der Hinweis Manuelle
Auswahl erforderlich darüber informiert, dass die Tischkonfiguration manuell ausgewählt werden muss,
da diese nicht automatisch erkannt wird.

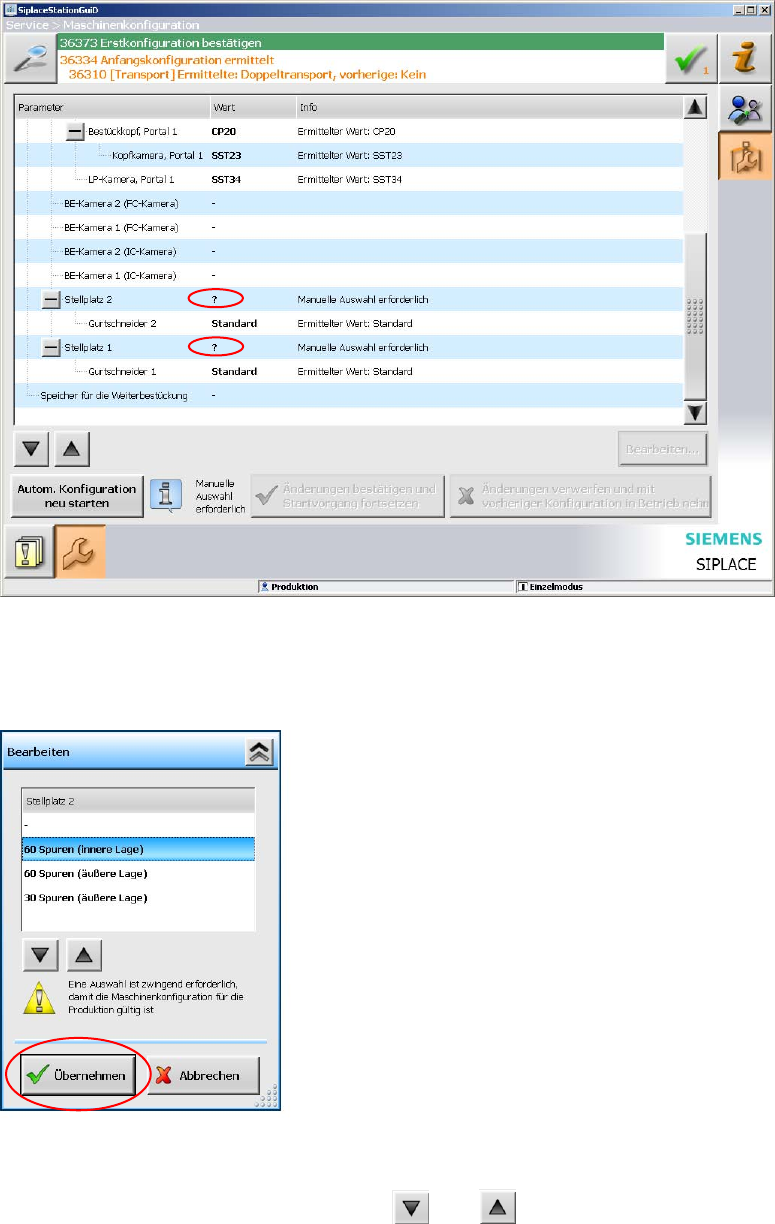

Abb. 7-5: Tischkonfiguration manuell auswählen
→ Klicken Sie auf das Fragezeichen ? neben Stellplatz 2.
Die auswählbaren Tischkonfigurationen werden gezeigt.
Abb. 7-6: Mögliche Tischkonfigurationen
→ Wählen Sie eine Tischkonfiguration mit oder aus.
→ Klicken Sie auf die Schaltfläche Übernehmen.
→ Wiederholen Sie die Schritte für Stellplatz 1.
