Installationsanleitung Stationsso ftware Version 703.02 Ausgabe 12/2009 Ablaufdiagramm: Upgrade von Software-Versionen 60x 11 von 58
Installationsanleitung Stationssoftware Version 703.02 Ausgabe 12/2009
3.3 Upgrade von Software-Versionen 60x (Bestückautomaten der X-Serie)
Beim Umsteigen von Stationssoftware-Versionen 60x ist eine komplette Neuinstallation/Neukalibrierung
und meistens auch ein Hardware-Umbau notwendig. Hierzu gibt es ein entsprechendes Upgrade-Paket,
das bei Bedarf vom Siemens Service installiert werden kann.
Ser.Nr. B001 – B325: sind nicht auf SW 70x hochrüstbar.
Ser.Nr. B326 – B599: sind nur durch ein Projektteam aus München auf SW 70x hochrüstbar.
Ser.Nr. B600 – B751: Update auf CAN-Knoten und Hochrüstung des C&P20-Pipettenwechslers auf
Version -04 notwendig.
Ab Ser.Nr. B752 ist die SW-Hochrüstung auf SW 70x ohne weitere HW-Umbauten möglich.
Im folgenden Ablaufdiagramm sind die einzelnen Schritte beschrieben, die Sie für den Upgrade
durchführen müssen. Im Überblick sind es:
− Datei SIPLACE_Prepare_703.02_Hotfix01.exe von der Installations-CD herunterladen
(Verzeichnis Upgrade_Preparation_703.02/70x) und einen eSW-Download für die
Bestückköpfe (TQM) mit CACCIA von einem Service-PC durchführen (nicht für
C&P6/12-Bestückköpfe)
− Box-PC und Hardware vorbereiten (siehe Ablaufdiagramm)
− Windows XP auf beiden Box-PCs neu installieren
− Maschinenrechner-Software 703.02 für den Zwei-Rechnerbetrieb installieren, siehe
Kapitel 5
− Visionrechner-Software installieren, siehe Kapitel 6
− Maschine herunterfahren
− Gegebenenfalls Hardware-Umbauten durchführen
− Tische entfernen
− Maschine wieder einschalten
− eSW-Download durchführen (siehe Ablaufdiagramm)
− Vollständige Kalibrierung mit LP- und Kopf-Mapping durchführen
Hinweis:
- Sie können auch die vorher gesicherte Mapping-Dateien an den Siemens Service
schicken. Die Dateien werden konvertiert und zurückgeschickt. Wenn Sie die
konvertierte Mapping-Dateien wieder einspielen, ist kein LP-/Kopf-Mapping notwendig.
− Produktion starten
10 von 58
Installationsanleitung Stationssoftware Version 703.02 Ausgabe 12/2009

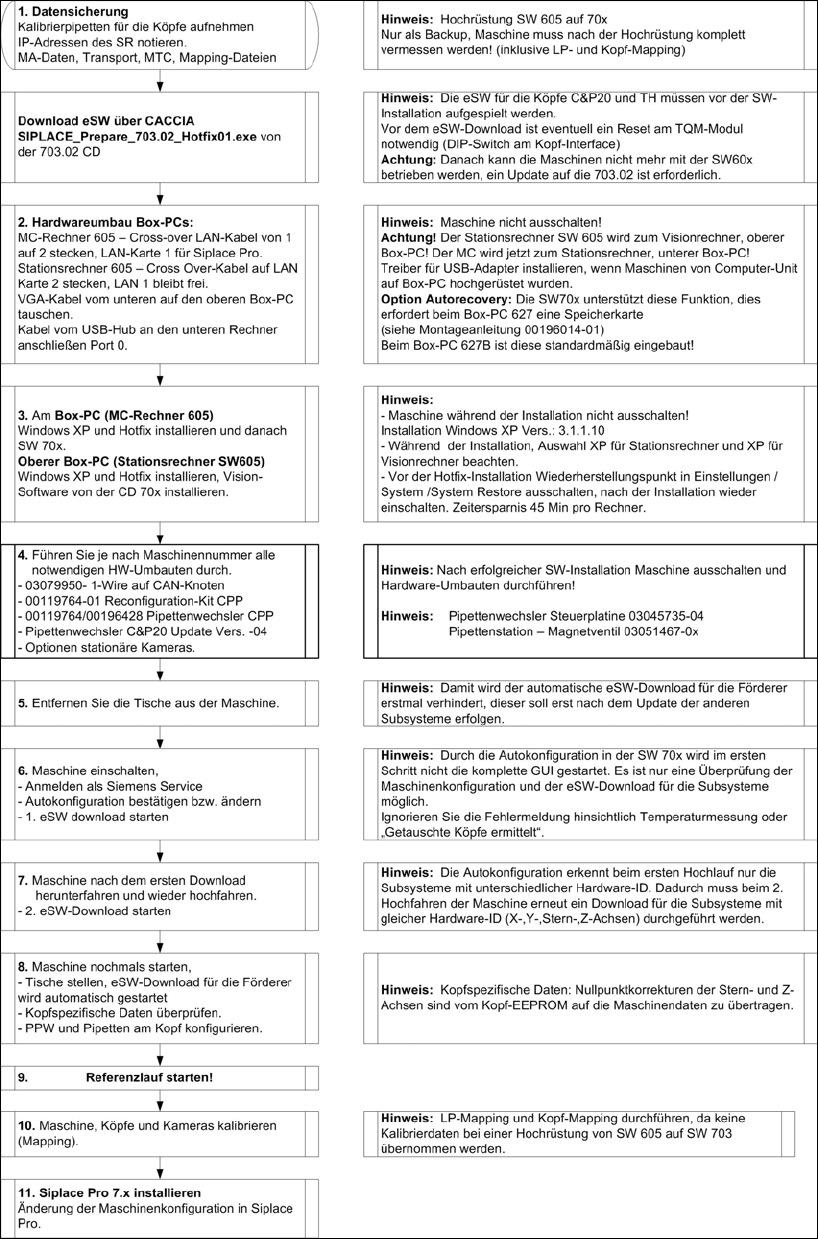

Ablaufdiagramm: Upgrade von Software-Versionen 60x
11 von 58
Installationsanleitung Stationssoftware Version 703.02 Ausgabe 12/2009
4 Voraussetzungen
4.1 Software-Komponenten SIPLACE X-Serie und SX-Serie
4.1.1 Station
Die Station arbeitet mit folgender Betriebssystemkonfiguration:
Maschinenrechner: Microsoft Windows XP Professional (inkl. Service Pack 3 und aktuelle Hotfixes)
Visionrechner: Microsoft Windows XP Professional (inkl. Service Pack 3 und aktuelle Hotfixes)
Die Maschinenrechner- und Visionrechner-Software können wahlweise im Ein-Rechner- oder Zwei-
Rechnerbetrieb eingesetzt werden.
4.1.2 Automatenkomponenten
Die einwandfreie Funktion der Stationssoftware setzt folgende Versionen anderer Automatenkomponenten
voraus:
SIPLACE Stationssoftware SIPLACE Vision SIPLACE Pro
Version 703.02 Version 412 Version 7.1
Achtung:
Die Funktionsstände von Stationssoftware, Vision-Software und SIPLACE Pro müssen, wie
oben angegeben, zusammenpassen. Eine andere Konstellation wird nicht unterstützt
12 von 58
