Installationsanleitung Stationssoftware Version 703.02 Ausgabe 12/2009
Für den Bestückautomaten SX1/SX2 wird folgendes Fenster gezeigt, in dem der Hinweis Manuelle
Auswahl erforderlich darüber informiert, dass die Tischkonfiguration manuell ausgewählt werden muss,
da diese nicht automatisch erkannt wird.
Abb. 7-5: Tischkonfiguration manuell auswählen
→ Klicken Sie auf das Fragezeichen ? neben Stellplatz 2.
Die auswählbaren Tischkonfigurationen werden gezeigt.
Abb. 7-6: Mögliche Tischkonfigurationen
→ Wählen Sie eine Tischkonfiguration mit oder aus.
→ Klicken Sie auf die Schaltfläche Übernehmen.
→ Wiederholen Sie die Schritte für Stellplatz 1.
47 von 58
Installationsanleitung Stationssoftware Version 703.02 Ausgabe 12/2009
Wenn Sie alle Tischkonfigurationen ausgewählt haben, wird das folgende Fenster gezeigt, in dem die
Autokonfiguration bestätigt wird.
Abb. 7-7: Autokonfiguration bestätigen bei SX-Serie
→ Klicken Sie auf die Schaltfläche Änderungen bestätigen und Startvorgang fortsetzen, um die
Autokonfiguration zu bestätigen.
7.1 Überprüfung / Update der Embedded Software
Firmware-Versionen der Embedded Software prüfen und ggf. downloaden
Gesamt-Referenzlauf der Maschine starten
7.2 Ablageort der Maschinendateien (Kalibrierdaten etc.)
Die maschinenspezifischen Konfigurations-, Vermessungs- und Parameterdaten sind in XML-Dateien
unter dem Verzeichnispfad C:\Sirio\Work\Individual abgelegt. Diese XML-Dateien enthalten alle
Kalibrierdaten.
48 von 58
Installationsanleitung Stationssoftware Version 703.02 Ausgabe 12/2009
7.3 Erforderliche Kalibrierschritte
Nach einem Upgrade von Stationssoftware 701.xx und dem anschließenden ersten Hochlauf der
Stationssoftware sind einige Kalibrierschritte erforderlich.
Voraussetzungen:
- Die eSW-Versionen müssen aktualisiert sein.
- Der Referenzlauf muss erfolgreich durchgeführt sein.
- Auf jedem Bestückkopf am Segment 1 muss sich eine Kalibrierpipette (1235) befinden.

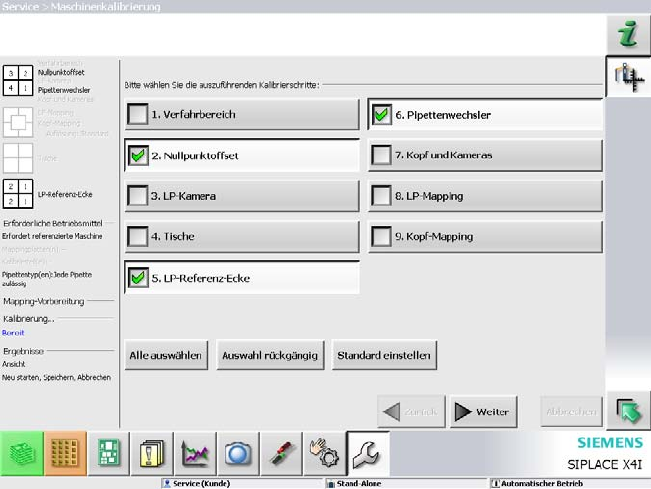

Abb. 7-8: Erforderliche Kalibrierschritte
→ Wählen Sie die in der Abbildung markierten Kalibrierschritte aus und klicken Sie auf Weiter.
→ Wählen Sie in den folgenden Eingabemasken jeweils alle möglichen Komponenten aus (alle
Transportspuren, alle Portale, alle Pipettenwechsler).
