Installationsanleitung Stationsso ftware Version 703.02 Ausgabe 12/2009 Die folgende Grafik zeigt für die Maschinentypen SIPLACE X2, X3, X4 und X4I die Hardware- Komponenten des Rechnersystems in Ein-Rechnerbetrieb: Kame…
Installationsanleitung Stationssoftware Version 703.02 Ausgabe 12/2009

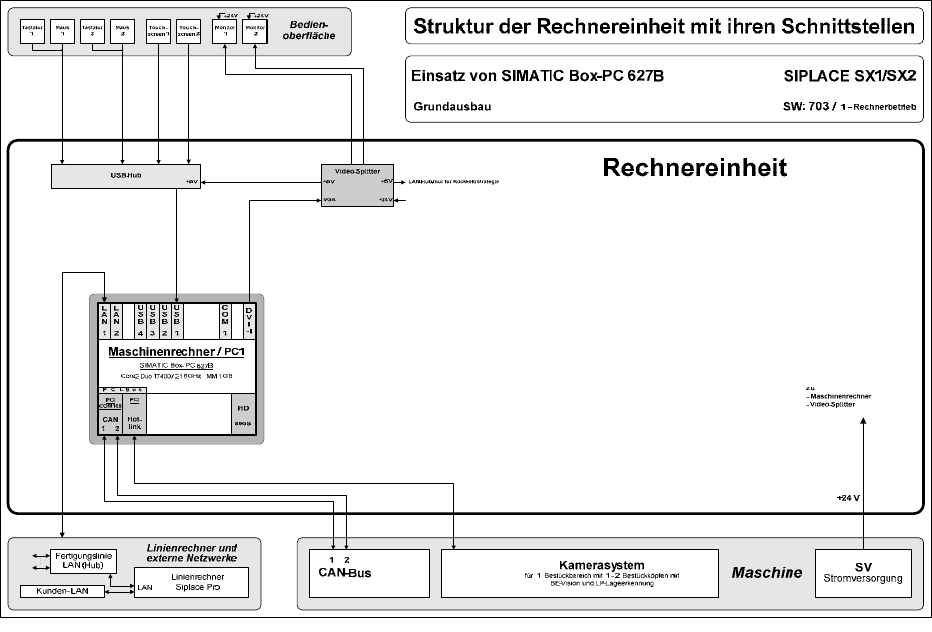

Die folgende Grafik zeigt für den Maschinentyp SX1/SX2 die Hardware-Komponenten des
Rechnersystems in Ein-Rechnerbetrieb.
Abb. 4-3: Hardware-Komponenten des Rechnersystems für die SIPLACE SX-Serie in Ein-Rechnerbetrieb (Prinzipschaltbild)
21 von 58
Installationsanleitung Stationssoftware Version 703.02 Ausgabe 12/2009

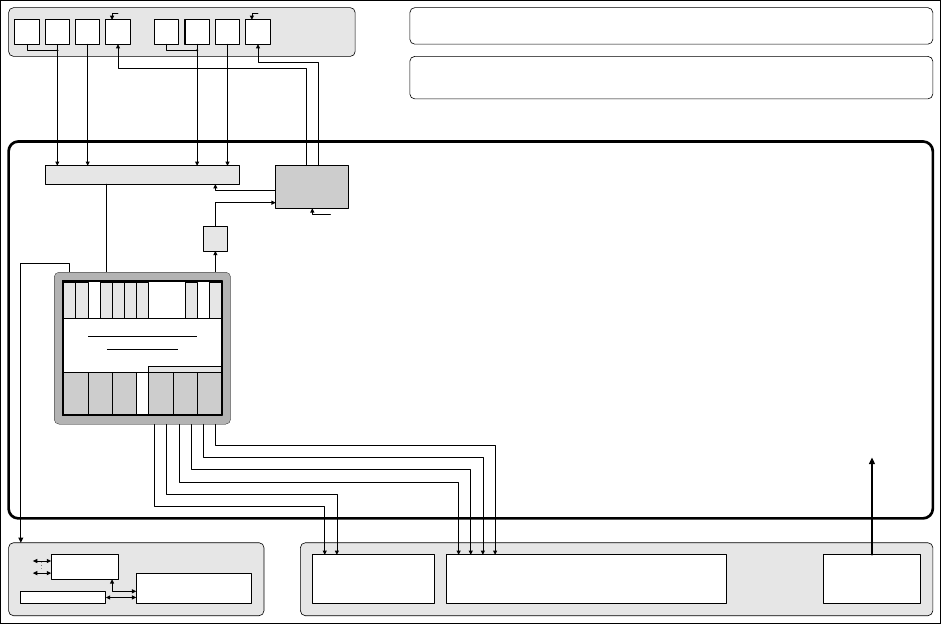

Die folgende Grafik zeigt für die Maschinentypen SIPLACE X2, X3, X4 und X4I die Hardware-
Komponenten des Rechnersystems in Ein-Rechnerbetrieb:
Kamera-System
für 4 Bestückbereiche mit 4 Bestückköpfen
mit BE-Vision und Lp-Lageerkennung
SV
Stromversorgung
Fertigungslinie-
LAN (Hub)
Kunden-LAN
1 2
CAN-Bus
Dezentrale Steuerung
Maschine
Struktur der Rechnereinheit mit ihren Schnittstellen
Einsatz von SIMATIC Box-PC 827B SIPLACE X-Serie
Grundausbau Serie / SW: 703 / 1 - Rechnerbetrieb
Linien-Rechner
Siplace Pro
Linien-Rechner und
externe Netzwerke
LAN
Rechnereinheit
Touch -
screen 1
Bedien-
oberfläche
Touch -
screen 2
Tastatur
1
Tastatur
2
Maus
1
Maus
2
Monitor
1
Monitor
2
USB-Hub
+5 V
+24 V+24 V
zu
-Box-PC 827B
- Video-Splitter
+24 V
Video-
Splitter
.
+24 V
Adapter
DVI-I
zu VGA
VGA
+5 V
Core 2 Duo T7400 / 2,16 GHz, HSP 2 GB
Steuer-Rechner R1
SIMATIC Box PC 827B
P C I - B u s
C
O
M
1
D
V
I
-I
U
S
B
1
U
S
B
2
U
S
B
3
HD
80 GB
L
A
N
1
U
S
B
4
L
A
N
2
An-
schluss:
Compact
Flash-
Laufwerk
CAN
1 2
PCI
COM 168
DVD-
LW
2-Kanal
Hot-
link
PCI
2-Kanal
Hot-
link
PCI
Abb. 4-4: Hardware-Komponenten des Rechnersystems für die SIPLACE X-Serie in Ein-Rechnerbetrieb (Prinzipschaltbild)
22 von 58
Installationsanleitung Stationssoftware Version 703.02 Ausgabe 12/2009
23 von 58
4.2.1 Maschinenrechner (in Zwei-Rechnerbetrieb)
Bezeichnung
SIMATIC Box PC 627
CPU / Taktfrequenz
Pentium M 760 / 2 GHz
Speicher RAM
1 GB
Festplatte
ja
externes Compact-Flash-Laufwerk
ja
externes DVD-Laufwerk
ja (1 pro Maschine)
Serielle Schnittstellen
1
USB-Schnittstellen und externer USB-Hub
ja
Netzwerk
2x 100 MBit
Tabelle 4-1: Hardware Maschinenrechner (alte Konfiguration SIPLACE X-Serie)
Bezeichnung
SIMATIC Box PC 627B
CPU / Taktfrequenz
Core 2 Duo T7400 / 2,16 GHz
Speicher RAM
1 GB
Festplatte
ja
externes DVD-Laufwerk
ja
internes DVD-Laufwerk
nein
Serielle Schnittstellen
1
USB-Schnittstellen und externer USB-Hub
ja
Netzwerk
2x 100 MBit
Tabelle 4-2: Hardware Maschinenrechner (aktuelle Konfiguration SIPLACE X-Serie)
