3 Interface gráfica de usuário SIPLACE Instr uções de software SR 604.xx 3.2 Componentes da interface de usuário Edição 06/2007 PT 28 3.2.1.4 Significado das demais marcaç ões e dos gráficos Símbolos de PCI no modo "…
SIPLACE Instruções de software SR 604.xx 3 Interface gráfica de usuário
Edição 06/2007 PT 3.2 Componentes da interface de usuário
27
3
Troca de ordem por estação 3
No sistema de programação SIPLACE Pro foi predefinida uma nova tarefa para a estação, por
meio do "Line Control". 3
O operador deve clicar neste ícone na primeira estação da linha, quando a última PCI da ordem
atual tiver sido transportada para a máquina. 3
Nas demais estações, apenas é necessário clicar neste ícone, quando a última PCI da estação
atual tiver sido transportada para o conveyor de entrada da estação atual. 3
3
Caso, por erro, o ícone acima seja clicado, confirmando assim que a última PCI entrou na esta-
ção, o operador terá, por um breve intervalo de tempo, a possibilidade de restaurar o estado ori-
ginal, clicando neste ícone. 3
NOTA
O tempo de espera para o "passo de retorno" pode ser definido no diálogo "Configurar GUI", ver
pág. 44. 3
3
A interface do conveyor está bloqueada. Não são mais transportadas PCIs para a máquina. 3
3
3
A nova tarefa é processada. 3
NOTA
Uma descrição detalhada da "Troca de tarefa por estação" é encontrada na ajuda online
da interface de usuário do computador de estação e na ajuda online da interface de usuário do
SIPLACE Line Control. 3
3 Interface gráfica de usuário SIPLACE Instruções de software SR 604.xx
3.2 Componentes da interface de usuário Edição 06/2007 PT
28
3.2.1.4 Significado das demais marcações e dos gráficos

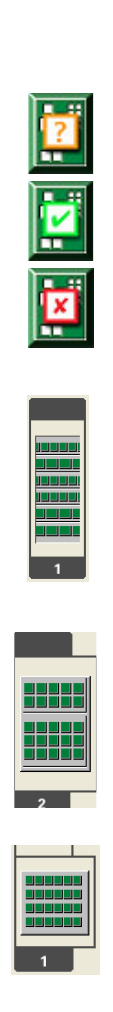

Símbolos de PCI no modo "Montagem de recuperação" (Recovery Placement)
ativado 3
Com o modo "Montagem de recuperação" ativado (ver pág. 26), os símbolos de PCI para as
PCIs não montadas completamente são exibidos com um ponto de interrogação. 3
Ao clicar neste símbolo de PCI, a tela principal muda para a janela "Montagem de
recuperação", na qual pode ser definido o próximo procedimento para a PCI selecionada. 3
A PCI foi selecionada para continuar a montagem
(Campo de opção "Montar PCI por completo" ativado). 3
O processamento da PCI deve ser interrompido
(Campo de opção "Cancelar PCI" ativado). 3
3
3
Localização cheia 3
3
3
3
3
Localização com MTC (Matrix Tray Changer, matriz trocadora de bandejas) 3
Ao clicar no gráfico, a tela na interface de usuário muda para "Matriz trocadora de bandejas".3
3
3
Localização com WPC (Waffle Pack Changer) 3
Ao clicar no gráfico, a tela na interface de usuário muda para "Trocador de bandejas WPC".3
3
SIPLACE Instruções de software SR 604.xx 3 Interface gráfica de usuário
Edição 06/2007 PT 3.2 Componentes da interface de usuário
29
3
"Transporte de passagem" configurado 3
A função "Processamento da PCI" está desativada nas opções da máquina.
As PCI são transportadas sem processamento por todo o conveyor. 3
3
Designa a ordem ou o tipo de PCI para a trilha de transporte com conveyor simples, ou para
a trilha de transporte direita com conveyor duplo. 3
Designa a ordem ou o tipo de PCI para a trilha de transporte esquerda com conveyor duplo.3
