SIPLACE Instruções de software SR 604.xx 6 Novas funcionalidades
Edição 06/2007 PT 6.1 Definir encapsulamentos por erro de trilha
59
6 Novas funcionalidades
6.1 Definir encapsulamentos por erro de trilha
Se ocorrer um erro fatal de trilha, a máquina será parada e uma mensagem de erro correspon-
dente será exibida na interface de usuário. 6
Na tela principal é ativado o botão "Testar componente" para possibilitar a manipulação
de encapsulamentos selecionados. (Caso necessário, mudar para o nível de acesso "Técnico"
antes de iniciar a operação.) 6
Na tela "Seleção de encapsulamento" somente são exibidos para seleção os encapsula-
mentos que estiverem equipados na localização, da qual foi avisado o erro de trilha. 6
Æ Selecionar o encapsulamento a ser definido.
Æ Definir a trilha como "cheia".
Æ Fechar a mensagem de erro.
O processo de montagem pode ser retomado (ver também “Pós-montagem manual” na
página 65 e “Pós-montagem diretamente” na página 67). 6
NOTA
Para que um componente possa ser coletado para definição, é necessário reabastecer e ativar
as trilhas vazias. Se você esqueceu de reabastecer a trilha, ao tentar coletar um componente será
exibida uma mensagem de aviso correspondente. Para uma descrição detalhada sobre os pró-
ximos procedimentos, consulte a ajuda online da estação. 6
6.1.1 Requisitos
– O operador fez logon no nível de acesso "Técnico" ou "Técnico de assistência".
6.1.2 Restrições
– A funcionalidade não é suportada se a verificação de alimentação estiver desativada.
– A funcionalidade não é suportada para conveyor duplo síncrono.
– A funcionalidade não é suportada para aplicativos de código de barras.
– A funcionalidade só é suportada para máquinas no modo de operação "Individual".
6 Novas funcionalidades SIPLACE Instruções de software SR 604.xx
6.2 Alterar encapsulamentos por erro de trilha Edição 06/2007 PT
60
6.2 Alterar encapsulamentos por erro de trilha
Se ocorrer um erro fatal de trilha, a máquina será parada e uma mensagem de erro correspon-
dente será exibida na interface de usuário. 6

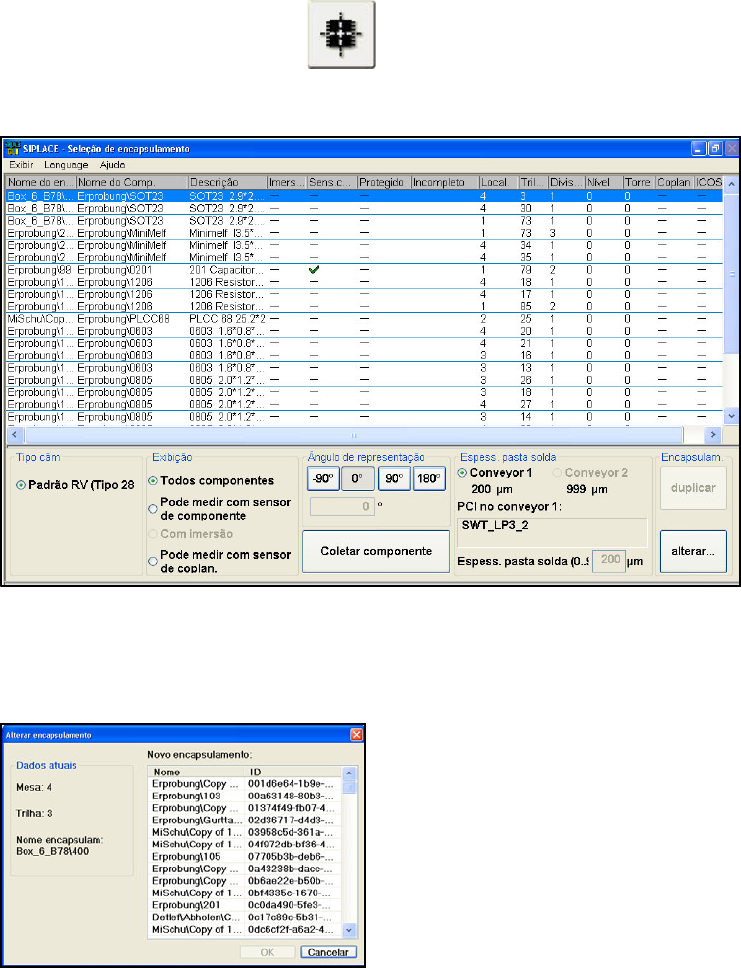

Na tela principal é ativado o botão "Testar componente" para possibilitar a manipulação
de encapsulamentos selecionados. (Caso necessário, mudar para o nível de acesso "Técnico"
antes de iniciar a operação.) 6
Alterar encapsulamento 6
Æ Clicar em "Alterar..", para alterar o encapsulamento.
O seguinte diálogo será exibido. 6
Æ Selecionar um outro encapsulamento já existente.
Æ Clicar em "OK".
O processo de montagem pode ser retomado em modo individual (ver também “Pós-montagem
manual” na página 65 e “Pós-montagem diretamente” na página 67). 6
SIPLACE Instruções de software SR 604.xx 6 Novas funcionalidades
Edição 06/2007 PT 6.2 Alterar encapsulamentos por erro de trilha
61
Duplicar o encapsulamento 6
Æ Clicar em "Duplicar" para duplicar o encapsulamento atual.
O encapsulamento é duplicado e um diálogo é aberto para a definição do novo encapsulamento.6
Æ Alterar o encapsulamento apropriadamente.
Æ Clicar em "OK". Salvar o encapsulamento.
Æ Salva a tarefa atual com um novo nome.
O processo de montagem pode ser retomado em modo individual (ver também “Pós-montagem
manual” na página 65 e “Pós-montagem diretamente” na página 67). 6
NOTA
Para uma descrição detalhada sobre os próximos procedimentos, consultar a ajuda online da
estação. 6
6.2.1 Requisitos
– O operador fez logon no nível de acesso "Técnico" ou "Técnico de assistência".
– A recuperação automática (Auto Recovery) está ativada.
6.2.2 Restrições
– A funcionalidade não é suportada se a verificação de alimentação estiver desativada.
– A funcionalidade não é suportada para conveyor duplo síncrono.
– A funcionalidade não é suportada para aplicativos de código de barras.
– O novo encapsulamento criado não é aplicado pelo SIPLACE Pro.
NOTA
Usando esta função, é possível alterar a tarefa de montagem da PCI. Atenção à forma como a
PCI é alimentada. Caso necessário, terminar novamente a tarefa de recuperação. 6
