6 Novas funcionalidad es SIPLACE Instruções de software SR 604.xx 6.9 Alimentador S inteligente - Download automático da amplitude do passo Edição 06/2007 PT 76 6.9 A liment ador S inteligente - Download automático da am…
SIPLACE Instruções de software SR 604.xx 6 Novas funcionalidades
Edição 06/2007 PT 6.8 Módulo DIP LDU_X para XMesas
75
Tela XMesa 6
Na tela "Alimentador -> XMesa" a coluna "Tipo" exibe uma nova entrada LDU para o novo módulo
LDU_X. 6
6
NOTA
Para uma descrição detalhada sobre os próximos procedimentos com o módulo LDU_X, consul-
tar a ajuda online da estação. 6
6.8.1 Restrições
– Pode ser usado no maximo um módulo LDU_X por cabeça.
– Podem ser usados no maximo 4 módulos LDU_X por máquina X4.
– A verificação de componentes não é possível.
– A função "Corrigir posição" não é disponibilizada para o módulo LDU_X.
– Para cabeças RV 6/12 somente é suportada a função "Imersão antes de Vision".
– A imersão com a cabeça C&P20 não é suportada no momento.
– A área útil efetiva para a imersão de componentes é predefinida por SIPLACE Pro.
– Os módulos LDU_X não podem ser usados em qualquer trilha da XMesa, porque
acessibilidade na Twin-Head é limitada. O intervalo de trilhas nas quais os módulos LDU_X
podem ser usados é limitado no SIPLACE Pro.
– Não será exibida uma mensagem caso a quantidade de fluxo seja insuficiente. Atualmente, a
exibição do nível de abastecimento não é suportada para o módulo LDU_X.
6 Novas funcionalidades SIPLACE Instruções de software SR 604.xx
6.9 Alimentador S inteligente - Download automático da amplitude do passo Edição 06/2007 PT
76
6.9 Alimentador S inteligente - Download automático
da amplitude do passo
A partir desta versão, o usuário não precisa mais ajustar a amplitude do passo (Pitch) do alimen-
tador S manualmente no alimentador. Os alimentadores S "inteligentes" permitem executar um
download automático da amplitude do passo. 6
Se a amplitude do passo estiver disponível em SIPLACE Pro e no Line Control a opção "Subs-
tituir dados do alimentador em cada download" estiver ativada, a amplitude do passo será trans-
mitida, automaticamente com a próxima tarefa, do SIPLACE Pro para o alimentador. 6
Adicionalmente, o download da amplitude do passo para a respectiva localização pode ser ini-
ciado manualmente no software da estação. 6
O download da amplitude do passo pode também ser desativado na estação. Esta configuração
será salva quando a máquina for reiniciada. 6

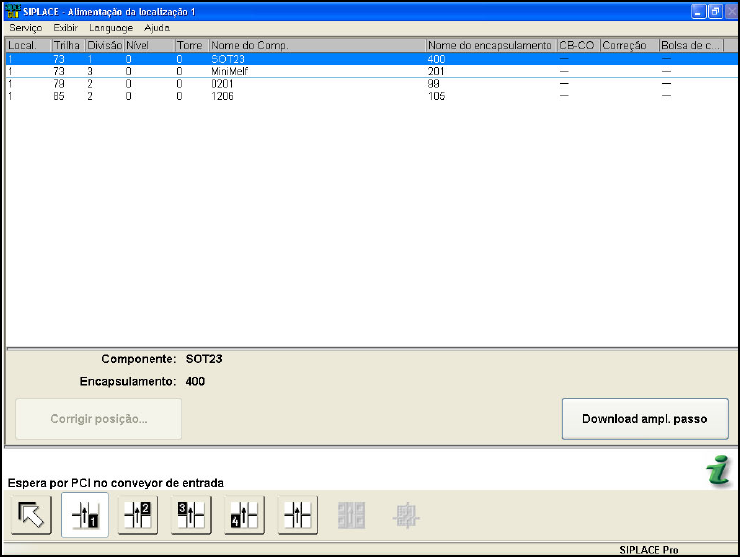

Download da amplitude do passo 6
Æ Abrir a tela "Alimentação".
Æ Selecionar a localização.
6
Æ Clicar em "Download ampl. passo" para iniciar o download da amplitude do passo manual-
mente para a localização selecionada.
SIPLACE Instruções de software SR 604.xx 6 Novas funcionalidades
Edição 06/2007 PT 6.9 Alimentador S inteligente - Download automático da amplitude do passo
77

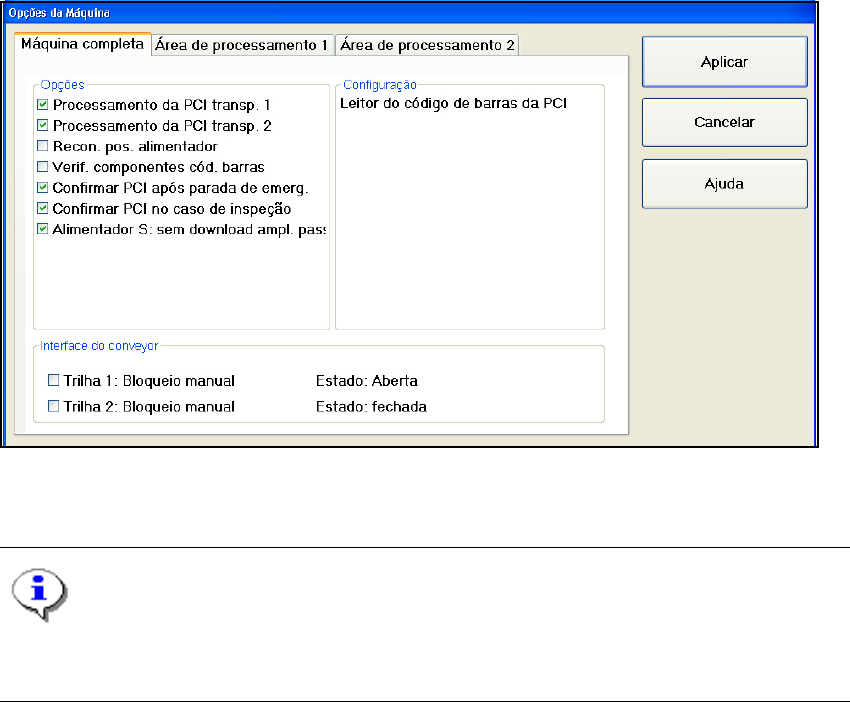

Desativar o download da amplitude do passo 6
Æ Selecionar "Opções" -> "Opções da máquina".
6
Æ Selecionar a opção "Alimentador S: sem download ampl. passo" para desativar o download
da amplitude do passo.
NOTA
Para uma descrição detalhada sobre os próximos procedimentos para o "Download ampl.
passo", consultar a ajuda online da estação. 6
6.9.1 Restrições
– Alimentadores ’surftape’ não são suportados.
– Alimentadores em adaptadores de XAlimentador não são suportados.
– Sem verificação da amplitude do passo atual. A amplitude do passo é definida somente com
a predefinição de tarefa (no download). Caso o alimentador seja trocado mais tarde, o novo
alimentador não recebe de SIPLACE Pro o valor de amplitude do passo atual.
– Uma alteração manual da amplitude do passo no alimentador não é detectada pelo software.
– O download manual da amplitude do passo apenas pode ser executado por mesa, e não por
alimentador.
– O download automático da amplitude do passo é executado para todos os alimentadores da
respectiva alimentação, mesmo que estes não sejam usados na tarefa atual.
