SIPLACE Instruções de software SR 604.xx 3 Interface gráfica de usuário
Edição 06/2007 PT 3.2 Componentes da interface de usuário
29
3

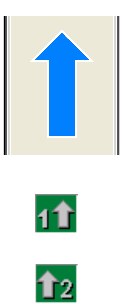

"Transporte de passagem" configurado 3
A função "Processamento da PCI" está desativada nas opções da máquina.
As PCI são transportadas sem processamento por todo o conveyor. 3
3
Designa a ordem ou o tipo de PCI para a trilha de transporte com conveyor simples, ou para
a trilha de transporte direita com conveyor duplo. 3
Designa a ordem ou o tipo de PCI para a trilha de transporte esquerda com conveyor duplo.3
3
3 Interface gráfica de usuário SIPLACE Instruções de software SR 604.xx
3.2 Componentes da interface de usuário Edição 06/2007 PT
30
3.2.2 Barra de ferramentas na tela principal
3

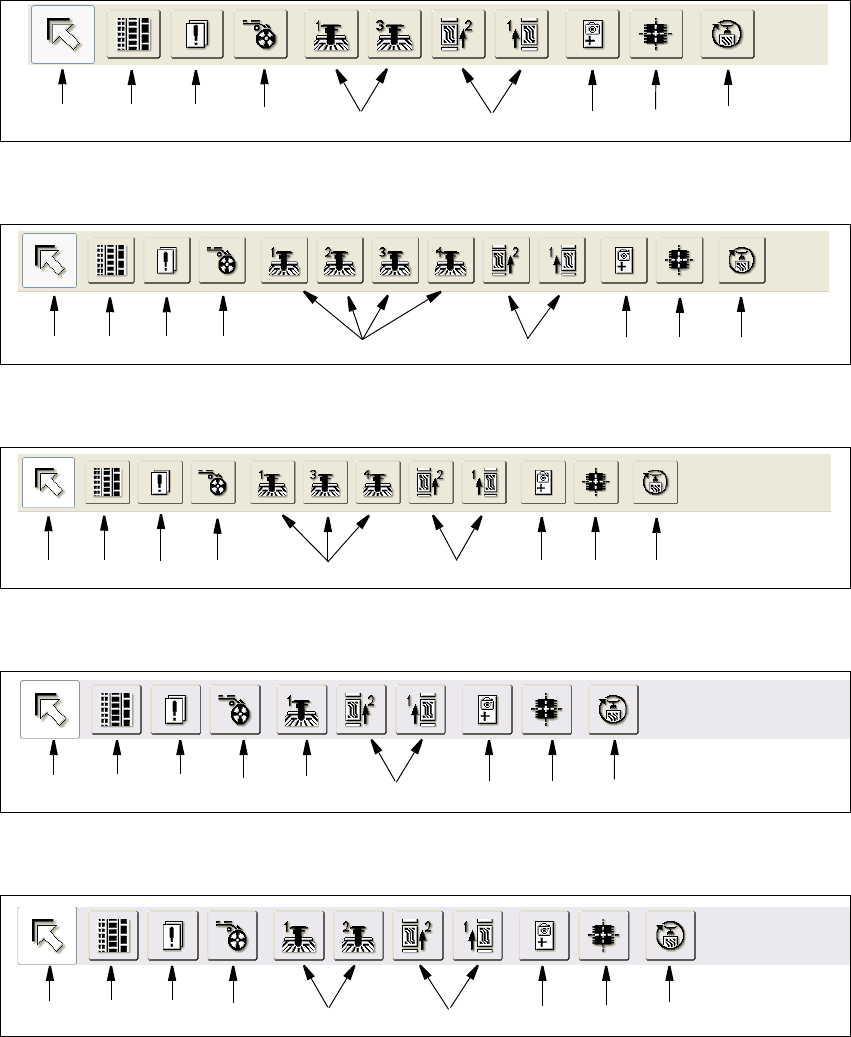

Fig. 3.2 - 2 Barra de ferramentas na tela principal (Exemplo: SIPLACE X2)
3
Fig. 3.2 - 3 Barra de ferramentas na tela principal (Exemplo: SIPLACE X4 e D4)
3
Fig. 3.2 - 4 Barra de ferramentas na tela principal (Exemplo: SIPLACE X3 e D3)
3
Fig. 3.2 - 5 Barra de ferramentas na tela principal (Exemplo: SIPLACE D1)
3
Fig. 3.2 - 6 Barra de ferramentas na tela principal (Exemplo: SIPLACE D2)
3
1
8 97
65432
1
8 97
65432
1 8 97
6
5432
1
9
5 876432
1 8 9765432
SIPLACE Instruções de software SR 604.xx 3 Interface gráfica de usuário
Edição 06/2007 PT 3.2 Componentes da interface de usuário
31
3
Legenda da figura 3.2 - 2 até 3.2 - 6
(1) Tela principal
(2) Alimentação, funções de montagem
(3) Erro, funções de montagem
(4) Alimentador, funções de montagem
(5) Portal 1 a 4 (conforme o tipo de máquina), funções individuais
(6) Conveyor 1 e 2 (só com conveyor duplo), funções individuais
(7) Definir fiducial, funções de Vision
(8) Teste de componente, funções de Vision
(9) Inicializar o programa de testes SITEST
NOTA
Os botões exibidos na barra de ferramentas variam conforme o tipo de máquina e a configuração.3
