Betriebsanleitung SIPLACE D4 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 BE-Wagen
141
3.10.7 Halterung für die mittlere Gurtrolle bei 3 x 8 mm S-Zuführmodulen
Artikel-Nr. 00119896-xx Adapterplatte BE-Wagen D4
Artikel-Nr. 00141204-xx Gurtrollenhalter Zuführmodul 3 x 8 mm, V2
Zuführmodule vom Typ 3 x 8 mm S transportieren Bauelemente in drei Zuführspuren an die Ab-
holposition. Die Gurtrollen der beiden äußeren Spuren befinden sich zwischen den Teilungsble-
chen im Gurtcontainer. Die mittlere Gurtrolle ist über den beiden Gurtrollen für die äußeren Spuren
angeordnet.
Für die mittleren Gurtrollen benötigen Sie deshalb zusätzlich:
– 1 Adapterplatte zur Aufnahme der Gurtrollenhalter (Pos. 1 in Abb. 3.10 - 6
) und
– für je 2 Zuführmodule 1 Gurtrollenhalter (Pos. 2 in Abb. 3.10 - 6
)
Die Adapterplatte ist mit vier Zylinderschrauben am BE-Wagen befestigt, die Gurtrollenhalter wer-
den in die quadratischen Öffnungen der Adapterplatte gesteckt.

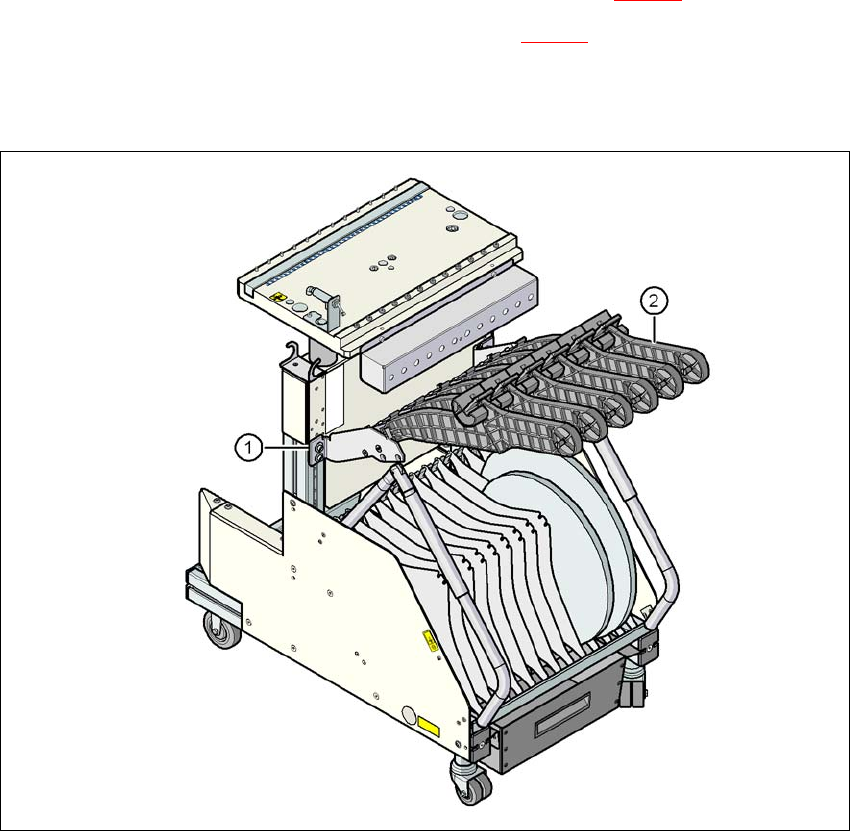

Abb. 3.10 - 6 Halterung für die mittlere Gurtrolle bei 3 x 8 mm S-Zuführmodulen
(1) Adapterplatte
(2) Gurtrollenhalter
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D4
3.10 BE-Wagen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
142
3.10.7.1 Montageposition der Grundplatte an den Konsolen der Adapterplatte
Die Grundplatte kann in zwei verschiedenen Positionen an den Konsolen der Adapterplatte be-
festigt werden. Die Montagepositionen richten sich danach, ob die Option "Spleißstellenerken-
nung" installiert ist.
3

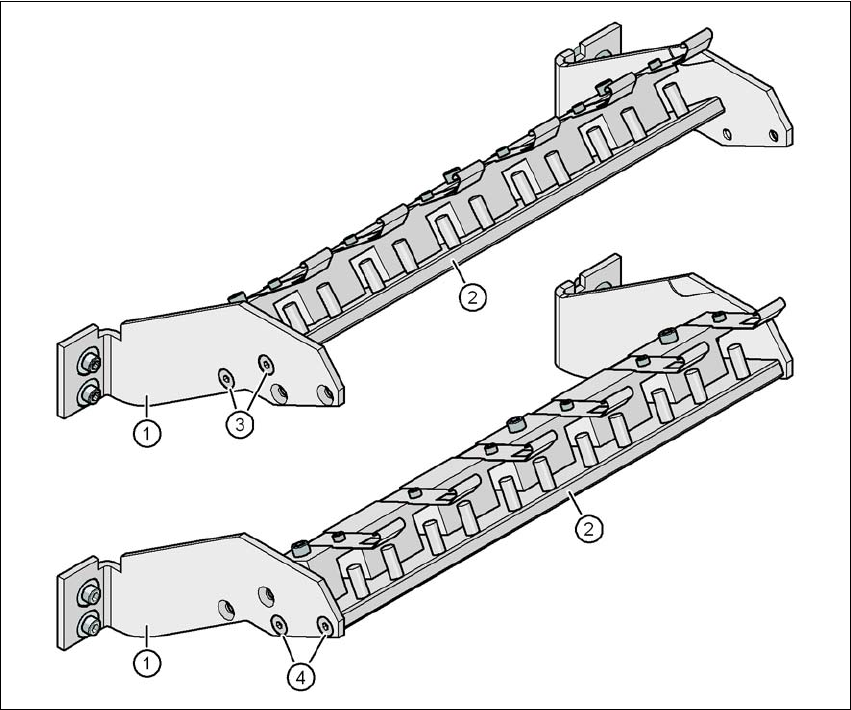

Abb. 3.10 - 7 Montageposition der Grundplatte an den Konsolen der Adapterplatte
(1) Konsole
(2) Grundplatte
(3) Montageposition der Grundplatte ohne Spleißstellenerkennung
(4) Montageposition der Grundplatte mit Spleißstellenerkennung
Betriebsanleitung SIPLACE D4 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 BE-Wagen
143
3.10.7.2 Montageposition der Adapterplatte bei 830 mm LP-Transporthöhe
HINWEIS
Die Höheneinstellung des BE-Wagens ist in Abschnitt 4.4, ab Seite 180 beschrieben.
3

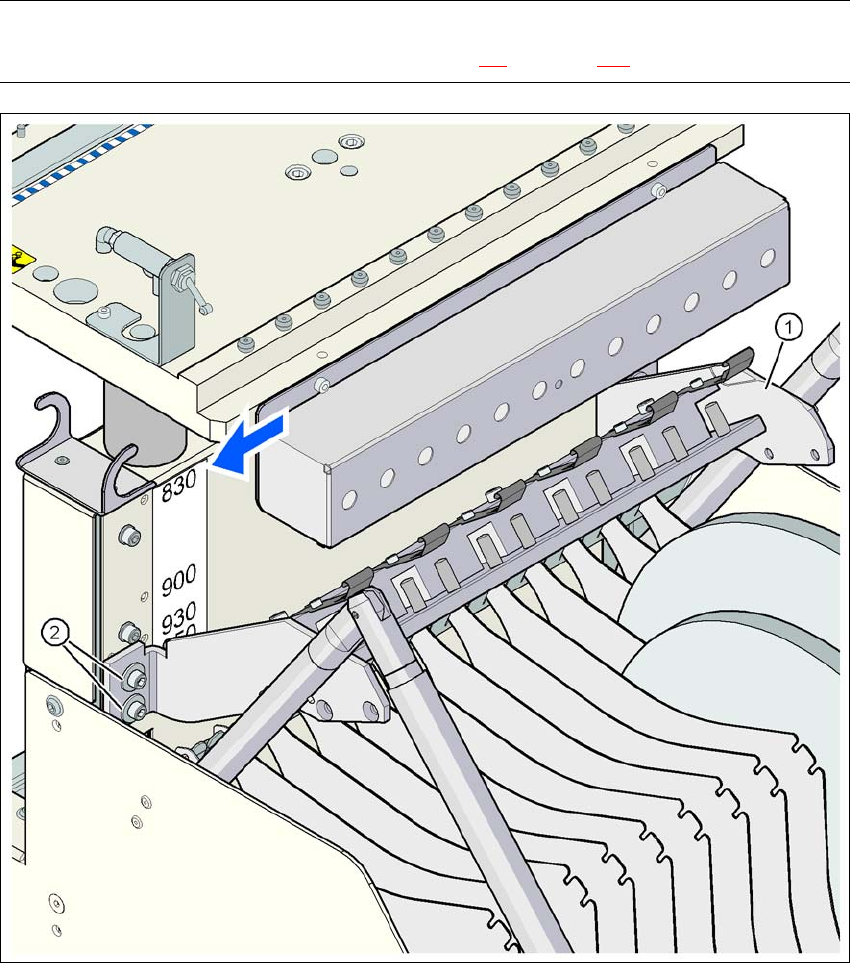

Abb. 3.10 - 8 Montageposition der Adapterplatte bei 830 mm LP-Transporthöhe
(1) Adapterplatte
(2) Innensechskantschraube M6x20 mit Scheibe, 4 Stück
