3 Technische Daten des Automaten Betriebsanleitung SIPLACE D4
3.3 Abmessungen und Gewicht Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
92
3.3.3 Höhe der aufgeklappten Schutzhaube
3

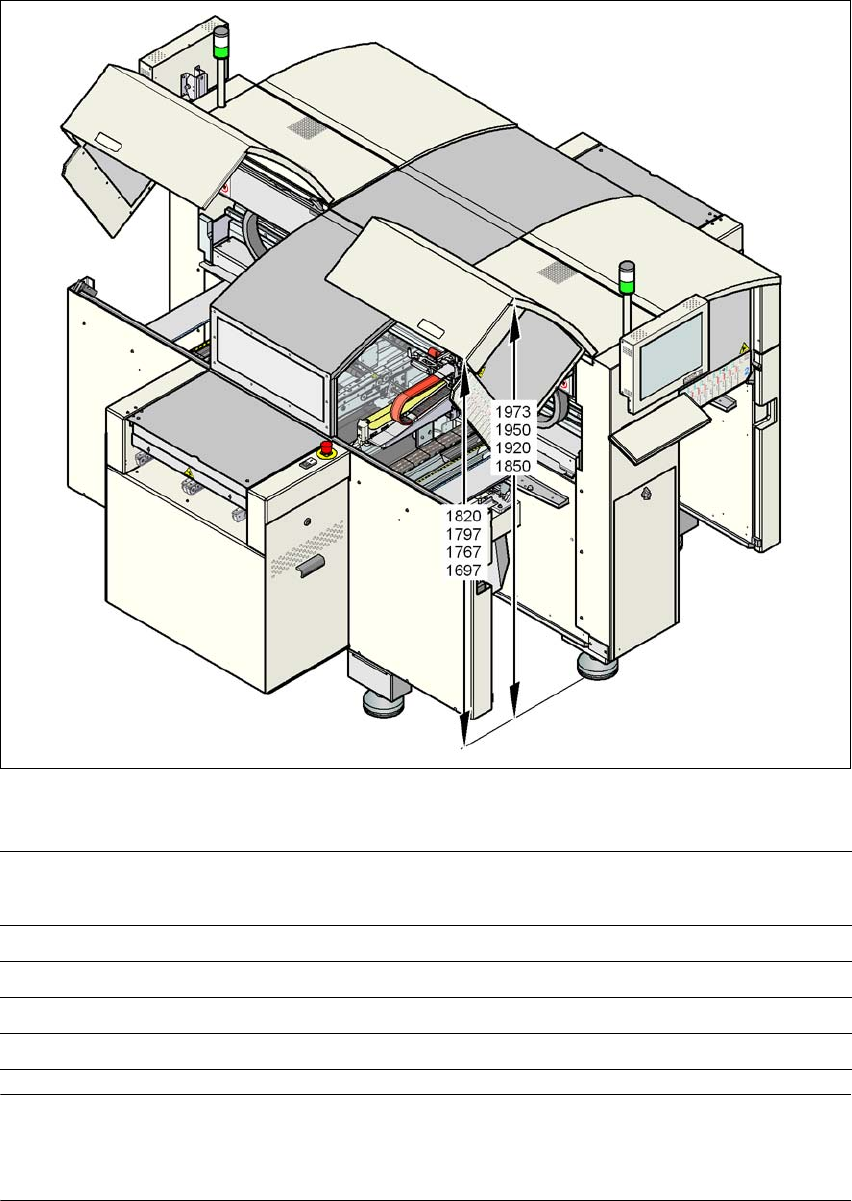

Abb. 3.3 - 2 Höhe der aufgeklappten Schutzhaube - Abmessungen in Millimeter
3
HINWEIS 3
Optional können mit anderen Gasdruckfedern die Öffnungswinkel der Schutzhauben vergrößert
werden.
Leiterplatten-
Transporthöhe
Höhe der Unterkante der
aufgeklappten Schutzhaube
Höhe der Oberkante der
aufgeklappten Schutzhauben
950 mm 1820 1973
930 mm 1797 1950
900 mm 1767 1920
830 mm 1697 1850
Betriebsanleitung SIPLACE D4 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.3 Abmessungen und Gewicht
93
3.3.4 Rangierabstand des BE-Wagens am Automaten
3
Abb. 3.3 - 3 Rangierabstand des BE-Wagens am Automaten
Der Rangierabstand R des BE-Wagens am Automaten beträgt 1200 mm.
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D4
3.3 Abmessungen und Gewicht Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
94
3.3.5 Schwerpunkt des Automaten
3
Abb. 3.3 - 4 Schwerpunkt des Automaten in Millimeter
X-Koordinate 0 mm
Y-Koordinate 0 mm
Z-Koordinate 500 mm Höhe
Diese Schwerpunktkoordinaten gelten für den Automaten bei einer LP-Transporthöhe von
830 mm.
