2 Betriebssicherheit Betriebsanleitung SIPLACE D4
2.8 Sperren der Druckluftzufuhr und Druckabbau Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
76
Abb. 2.8 - 1 Drucklufteinheit am Automaten
(1) Absperrhahn
(2) Manometer für Eingangsdruck
Solldruck: 0,55 - 1,0 MPa, 5,5 - 10 bar (Anzeigebereich: 0 - 1,2 MPa, 0 - 12 bar)
(3) Druckluftfilter
(4) Manometer für Versorgungsdruck der Portalverteiler
Solldruck: 0,51 ± 0,01 MPa, 5,1± 0,1 bar (Anzeigebereich 0 - 1,2 MPa, 0 - 12 bar)
(5) Manometer für Versorgungsdruck der Bulkcase-Zuführmodule
Solldruck: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (Anzeigebereich: 0 - 0,6 MPa, 0 - 6 bar)
WARNUNG
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen. Es besteht Verletzungsgefahr! 2
Betriebsanleitung SIPLACE D4 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.9 Energiezustand des Automaten nach Ausschalten des Hauptschalters
77
2.9 Energiezustand des Automaten nach Ausschalten
des Hauptschalters
2
WARNUNG
Der Automat wird mit 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ bzw. 3 x 415 V~
± 5 %, 50/60 Hz Netzspannung versorgt. Teile dieser Anlage führen daher lebensgefährliche
Spannungen - auch bei ausgeschaltetem Hauptschalter. Unsachgemäßer Umgang mit diesem
Automaten kann deshalb zu Tod oder schwerer Körperverletzung sowie erheblichem Sachscha-
den führen. 2
→ Beachten Sie die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere DIN EN
60 204, Teil 1).
→ Nur qualifiziertes bzw. geschultes Personal darf die Abdeckung über dem Stromversorgungs-
einschub öffnen.
2.9.1 Hauptschalter ausgeschaltet - Automat am Netz angeklemmt
WARNUNG
Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten noch lebensgefährliche
Spannungen:
– Einspeiseklemmen X100 (Pos. 2 in Abb. 2.9 - 1
, Seite 78)
– Entladedrossel Z2 (Pos. 4 in Abb. 2.9 - 1
)
– Sicherungen FU, FV, FW und FBU (Pos. 1 in Abb. 2.9 - 1
)
– Netzfilter Z1 (Pos. 5 in Abb. 2.9 - 1
)
– Servicesteckdose BU1 (Pos. 3 in Abb. 2.9 - 1
)
– Kabelanschlussklemmen 1, 3 und 5 des Hauptschalters S1 (Pos. 6 in Abb. 2.9 - 1
)
– Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Strom führen, ist
braun.
– Achseinschub
2 Betriebssicherheit Betriebsanleitung SIPLACE D4
2.9 Energiezustand des Automaten nach Ausschalten des Hauptschalters Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
78
2

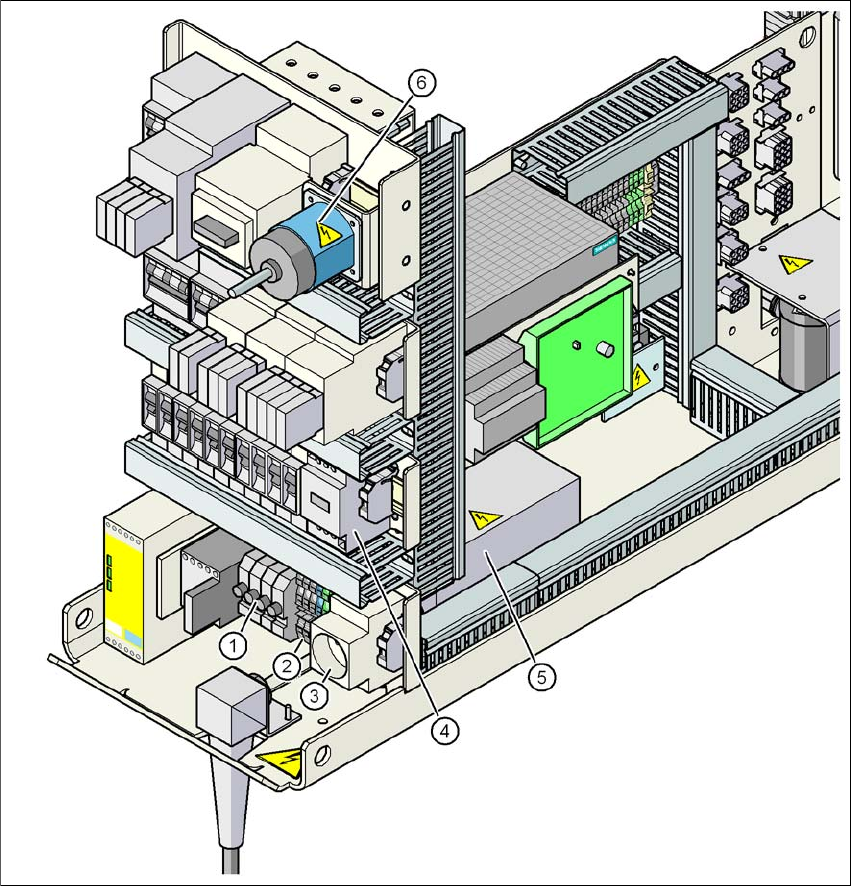

Abb. 2.9 - 1 Stromversorgungseinschub, Frontansicht
(1) Sicherungen FU, FV, FW (Entladedrossel Z2) und FBU (Servicesteckdose BU1)
(2) Einspeiseklemmen X100
(3) Servicesteckdose BU1
(4) Entladedrossel Z2
(5) Netzfilter Z1
(6) Hauptschalter S1
