2.5.6 Sicherheitshinweise zum Eingreifschutz am Ein-/Ausgabeband
QUETSCHGEFAHR 2
Der Eingreifschutz muss immer auf die Höhe der zu bearbeitenden Leiterplatte eingestellt wer-
den. Dabei soll der Zwischenraum zwischen Eingreifschutz und Schutzleiste so klein wie möglich
sein. Der Eingreifschutz ist am Eingabe- und Ausgabeband des Leiterplattentransports montiert.
→ Greifen Sie niemals durch den Spalt des Eingreifschutzes in das Innere des Automaten. Es
besteht Quetschgefahr durch den Hubtisch.
→ Stellen Sie die Höhe des Eingreifschutzes an den Langlöchern so ein, dass die zu bearbei-
tende Leiterplatte durchtransportiert werden kann.
2
Abb. 2.5 - 3 Eingreifschutz am Ein-/Ausgabeband des Automaten
(1) Schutzleiste (fest montiert)
(2) Eingreifschutz (verstellbar)
(3) Langlöcher zur Höhenverstellung
(4) Abdeckklappe
2 Betriebssicherheit Betriebsanleitung SIPLACE D4
2.5 Sicherheitshinweise zum Betrieb des Automaten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
56
2.5.7 Sicherheitshinweise zum Abziehen von Pipetten bei Collect&Place Köpfen
VORSICHT
VERLETZUNGSGEFAHR FÜR FINGER DURCH SPITZE PIPETTEN 2
Ziehen Sie die Pipetten nicht in der Abhol-/Bestückposition ab (Pos. 2).
Wenn Sie Pipetten manuell von der Pinole abziehen, gehen Sie wie folgt vor:
→ Takten Sie die Pinole, von der Sie die Pipette abziehen wollen, zur Entnahmestelle (Pos. 1).
→ Ziehen Sie die Pipette hier von der Pinole ab.
2
Abb. 2.5 - 4 Position der Pinole bei manuellem Wechsel der Pipette
(1) Entnahmeposition für Pinolen und Pipetten
(2) Abhol- und Bestückposition
Betriebsanleitung SIPLACE D4 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.5 Sicherheitshinweise zum Betrieb des Automaten
57
2.5.8 Sicherheitshinweise zum Gurtschneidgerät
2

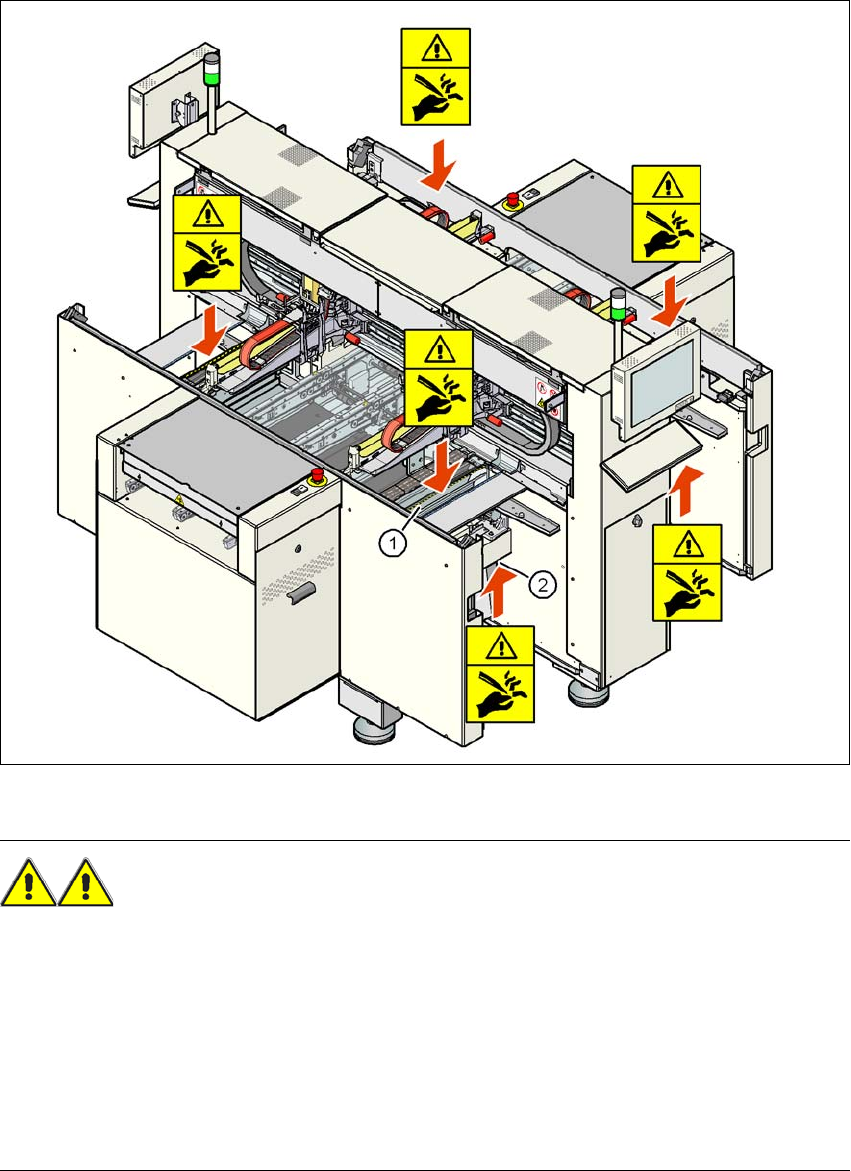

Abb. 2.5 - 5 Sicherheitshinweise zum Gurtschneidgerät
WARNUNG SCHNEIDGEFAHR! 2
→ Greifen Sie niemals von oben mit der bloßen Hand in den Leergurtleitkanal (Pos. 1), auch
wenn der Automat ausgeschaltet ist.
→ Greifen Sie auch bei ausgeschaltetem Automaten nicht von unten mit der bloßen Hand in die
Auswurföffnung des Gurtschneidgeräts (Pos. 2), um z.B. Leergurtabfall zu entnehmen.
→ Wenn Sie Leergurtabfall entfernen, so schalten Sie unbedingt den Automaten aus und ziehen
Sie sehr feste Schutzhandschuhe über, da die Balken des Gurtschneidgeräts messerscharf
sind.
