ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50389
8/17
エ ラ ー
番号
内容 原因と対策
2982
-ノズルが詰まっているなど、正常な負圧変化が検知できない可能
性があります。
-測定位置に異物など、測定を妨げる物が存在する可能性がありま
す。
-測定箇所が極端に平面でない可能性があります。
-対象フィーダー、テープが存在しない可能性があります。
以下を確認してください。
-ノズルの詰まりや汚れを取り除いてください。
-測定箇所を確認してください。
-測定対象フィーダーやテープの状態を確認してください。
2983
連続測定において、高さ測定が正常にできなかった箇所がありま
す。
連続測定を解除して個別に測定動作をさせて詳細情報を得てく
ださい。
24742
測定結果を一括で基板データにフィードバックしてよいかを確
認します。
-はい・・・一括でフィードバックします。
-いいえ・・・フィードバックしません。
24743
測定前後の負圧に差分があります。
測定中に異物を吸着した可能性がありますので、ノズルをチェッ
クして、異物が付着していれば取り除いてください。
24744
マークデータの読み込みに失敗しました。
[吸着高さティーチ]-[ガイド認識マーク番号]のマーク番号が正し
く設定されているかを確認してください。
データベースにアクセス可能か確認してください。
認識動作が不要な場合は”0”を入力してください。
24767
本機能を使用して測定結果が存在するにもかかわらず、基板デー
タへのフィードバックがされていません。
-はい・・・フィードバックせずに画面を閉じます。
-いいえ・・・部品ティーチ画面に戻ります。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50389
9/17
エ ラ ー
番号
内容 原因と対策
24792
フィーダーガイド認識位置が移動カメラの可動範囲を超えてい
るため、認識できませんでした。
測定を実施したい場合は以下を実施してください。
-移動カメラの範囲内にフィーダー、またはセットしている部品を
移動させて、測定を実施してください。
24793
吸着高さ測定箇所が、可動範囲を越えているため測定できませ
ん。測定可能なヘッドが見つかりませんでした。
測定を実施したい場合は以下を実施してください。
-搭載で使用しているヘッド番号を確認してください。
-[マシン設定]-[スペック情報]-[ヘッドスペック]でチェックがつい
ているノズルを使用してください。
-測定ヘッドが測定位置に届く範囲に、フィーダー、または部品を
移動させて測定してください。
24794
測定条件を満たしていないため測定(認識)できません。
-搭載で使用している部品ですか？
-樹脂ガイドに対して、x03/x14 ノズルのサイズよりも大きいサイ
ズのノズルで測定しようとしていませんか？
-8mm フィーダーまたは、4mm フィーダーですか？
-[吸着高さティーチ]-[使用ノズル]でチェックが入っているノズル
ですか？
-[吸着高さティーチ]-[SS ガイド種類]が[混合]になっている場合
は、[認識マークデータ番号]にガイド認識用のマークデータベー
ス番号を入力する必要があります。
-[部品]-[基本]-[カテゴリ選択]が"ピン転写"になっていませんか？
-測定するセット位置にフィーダーは取り付いていますか？
24809
(▲1)
同一基板データ内に重複しているフィーダーセット位置が存在
します。
正しくセット位置が入力されているか確認してください。重複し
ないフィーダーセット番号に変更するか、”0”としてください。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50389
10/17
4.
本機能を有効にするには、[マシン設定] – [スペック情報] - [吸着高さティーチ]を開き、「吸
着高さティーチ」を「使用」に設定してください。また、必要に応じて他の設定を変更し
てください。

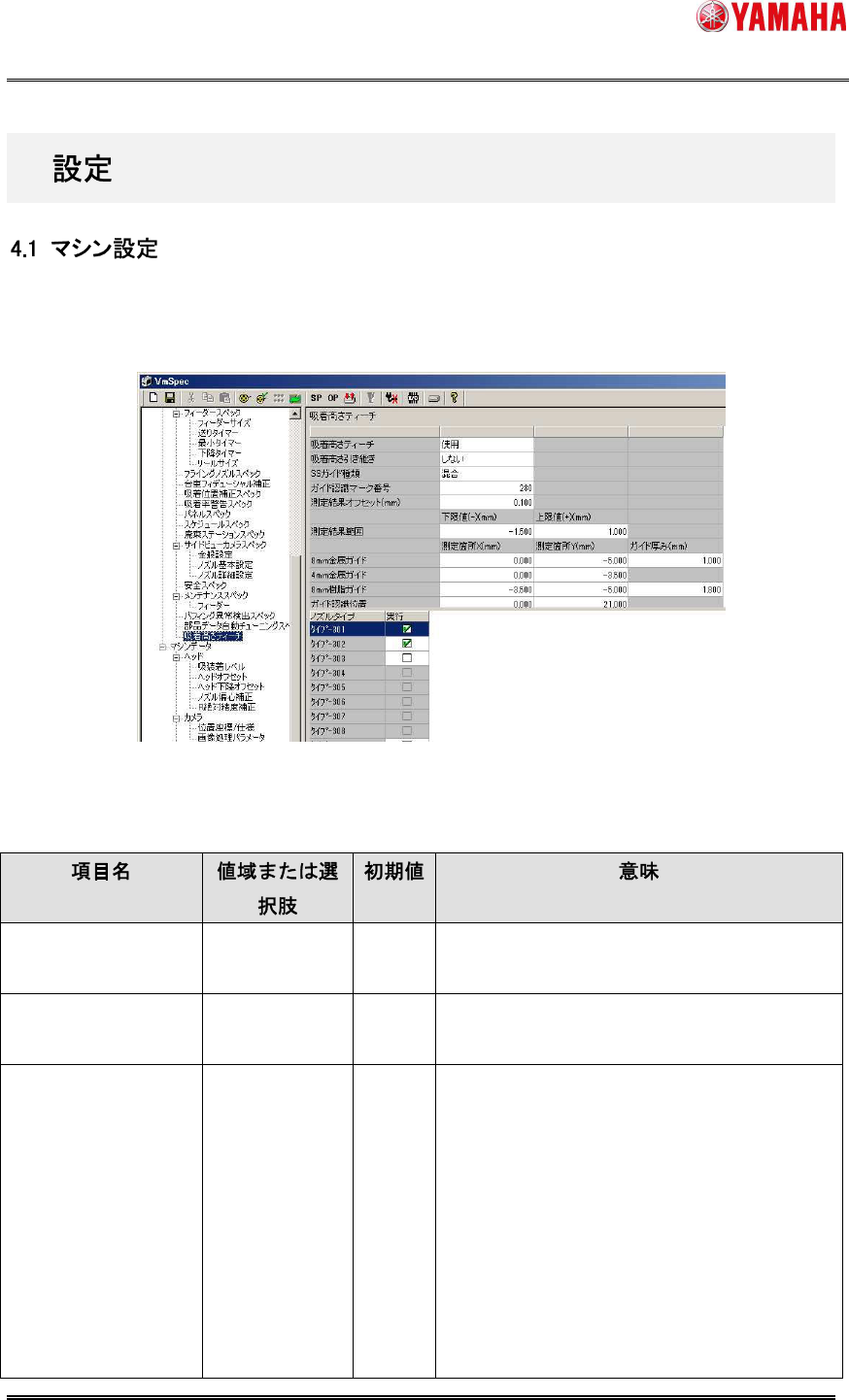

図 4.1 [マシン設定] – [スペック情報] - [吸着高さティーチ] 画面
表 4.1 [マシン設定] – [スペック情報] - [吸着高さティーチ] 画面 設定項目
吸着高さティーチ 使用
未使用
使用 吸着高さティーチ機能の使用/未使用を選
択します。
吸着高さ引き継ぎ
しない
する
しない 基板データ間で吸着高さを引き継ぐ場合
は、「する」に設定します。
SS ガイド種類
金属
樹脂
混合
混合 マシンで使用している SS フィーダーのガ
イド種類を選択します。
金属・・・金属ガイドのみの場合
樹脂・・・樹脂ガイドのみの場合
混合・・・金属ガイドと樹脂ガイドが混在
している場合
※ZS フィーダーにおいては金属ガイドの
みのため、本設定にかかわらず金属ガイド
として動作します。
