3-48 3 5.4 传送部 5.4.1 传送带的点检与导轨的清洁 1 进行作业前的准备。 1. 将易受磁场影响的手表、ID 磁卡等随身物品全 部取出。 e 2. 按下紧急停机按钮，使贴片机进入紧急停机状 态。 3. 将料车从贴片机上卸下。 4. 将方巾垫在顶板上。 2 拆卸基板固定夹 。 用六角扳手 (2.5) 拆下固定基板固定夹的固定螺栓 ( 右图中所示的 4 处 ) 后，取下基板固定夹。 55339-N5-00 c 注意 请勿拆卸…
3-47
3

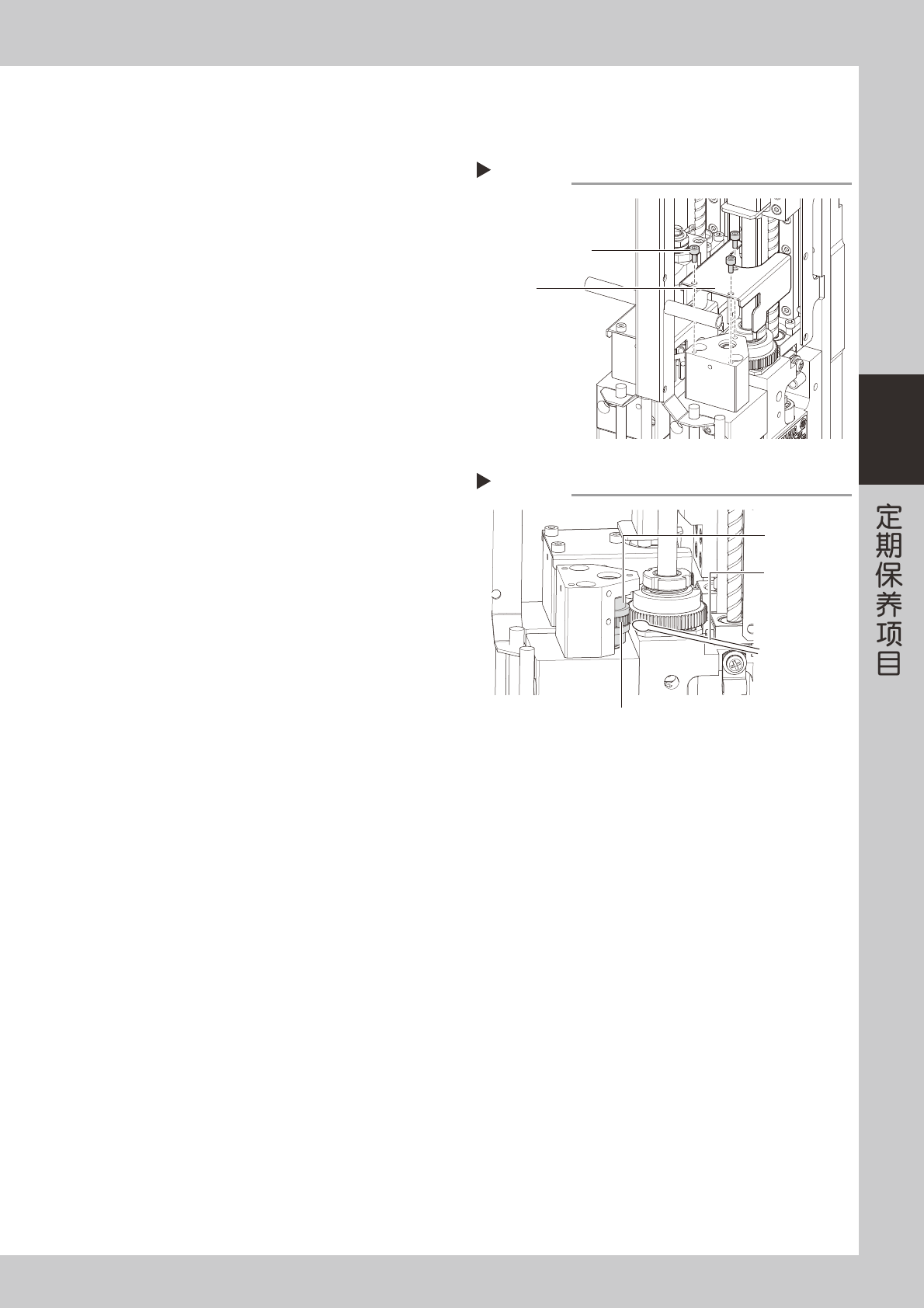

5.3.2 剪式齿轮的清洁与加油
一般，1 年左右需对剪式齿轮进行 1 次清洁与加油。下面，介绍操作方法。
1
拆卸齿轮盖。
用六角扳手拆下齿轮盖的 3 根固定螺栓。
55387-N5-00
2
清洁剪式齿轮。
边用手转动 R 轴，边用棉棒等擦去齿条部 ( 参照右
图 ) 的脏污。
55388-N5-00
3
涂抹润滑油。
边用手转动 R 轴，边涂抹指定的润滑油 (NSL)。
4
安装齿轮盖。
将齿轮盖装回原位，并用六角扳手拧紧 3 根固定螺
栓。
拆卸齿轮盖
Step 1
齿轮盖的固定螺栓
齿轮盖
清洁剪式齿轮
Step 2
剪式齿轮
棉棒
齿条部
3-48
3
5.4 传送部
5.4.1 传送带的点检与导轨的清洁
1
进行作业前的准备。
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
e
2. 按下紧急停机按钮，使贴片机进入紧急停机状
态。
3. 将料车从贴片机上卸下。
4. 将方巾垫在顶板上。
2
拆卸基板固定夹
。
用六角扳手 (2.5) 拆下固定基板固定夹的固定螺栓
( 右图中所示的 4 处 ) 后，取下基板固定夹。
55339-N5-00
c
注意
请勿拆卸右图所示的 4 处以外的螺栓。
3
放松传送带。
1. 用 2 根六角扳手拧松张紧轮后，移至长孔最边
端 ( 松弛方向 )。
张紧轮侧 ：5mm
固定侧 ：4mm
2. 用一字螺丝刀拧松传动轮轴，拆下传动轮。
55340-N5-00
c
注意
请勿丢失垫圈。
4
使驱动传送带用的驱动轮与轴分离。
1. 用六角扳手 (2.5) 拧松联轴器部的螺栓。
2. 使联轴器与驱动轮分离，以便使传送带可以从
空出的缝隙中取出。
55341-N5-00
5
从传送装置中取出传送带。
确认拆下的传送带是否有龟裂或磨损。
n
要点
传送带有龟裂或磨损时，换上新的传送带。
6
清洁传送部。
用细刷或无尘纸清洁传送轨托架与基板导轨之间的
缝隙。
拆卸基板固定夹
Step 2
基板固定夹
基板固定夹的固定螺栓
放松传送带
Step 3
六角扳手(4)
六角扳手(5)
张紧轮
垫圈
传动轮轴
旋松联轴器
Step 4
从此空隙中取出
传送带
联轴器
3-49
3
7
将传送带装回原位。
1. 将传送带挂在张紧轮上。
2. 再将传送带挂到前端的传动轮后，固定传动轮
轴。
3. 使联轴器与驱动轮连接并进行固定。
4. 移动张紧轮调节张力后，拧紧螺栓。
轨道 1 ：260 〜 320Hz
轨道 2 ：180 〜 220Hz
55342-N5-00
c
注意
传送带张紧轮、传动轮的拧紧扭矩，务必设置为 5.5N/m。
8
安装基板固定夹板。
将基板固定夹板嵌入原位后，边向上抵住右图所示
的箭头部 (1 张板上有 2 处 )，边拧紧基板固定夹板
的固定螺栓。
55343-N5-00
测量张力的位置
Step 7
测量张力的位置
(各轨道的外侧)
安装基板固定夹板
Step 8
