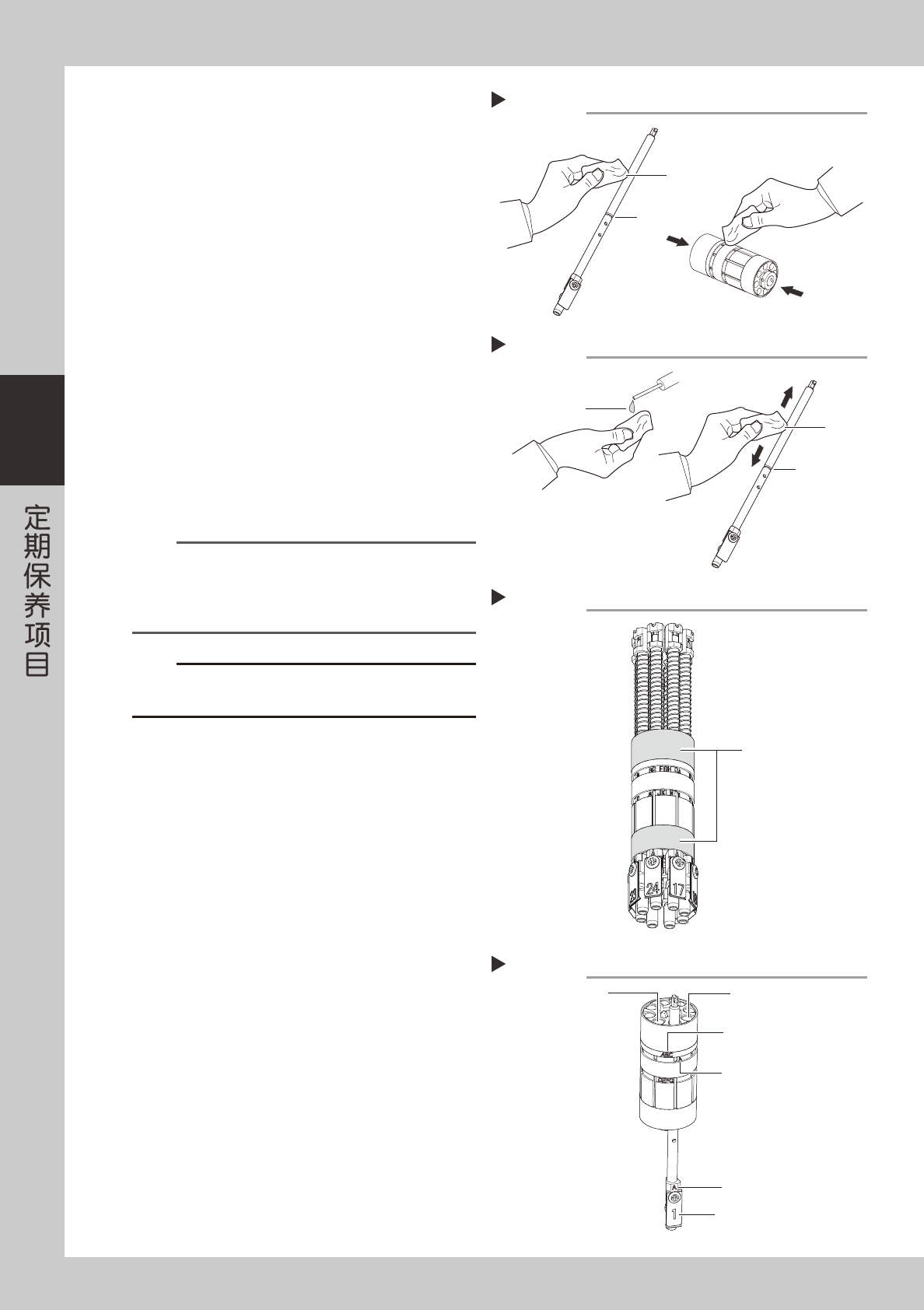

清洁吸嘴轴与转塔架。
1. 用无尘纸将吸嘴轴上的脏污擦拭干净。
2. 用无尘纸将转塔架的脏污擦拭干净。右图中箭
头所示的面也需擦拭干净。
3. 用喷气工具吹除弹簧上的尘屑。
55372-N5-00
6
给吸嘴轴加油。
1. 将无尘纸浸上涡轮机油后，涂抹在整个吸嘴轴
上。
2. 如果槽部积有多余的涡轮机油时，可稍加擦拭。
55373-N5-00
7
给转塔架涂抹润滑油。
在转塔架的右图所示灰色部位涂上薄薄一层润滑油
(LG2)。
553A3-N5-00
8
将吸嘴轴插入转塔架。
转塔架上刻有序列号。从序列号的右侧开始按弹簧
片上的刻印编号 (1、2、3......) 的顺序插入吸嘴轴。
参考
各个转塔的吸嘴轴编号 ：
转塔 1 ：1、2、3 〜 8
转塔 2 ：9、10、11 〜 16
转塔 3 ：17、18、19 〜 24
c
注意
请务必将吸嘴轴插回原位 ( 拆下的位置 )。转塔架与吸嘴轴的
等级刻印必须一致。否则，会导致动作不良或贴装精度不良。
55389-N5-00
9
固定吸嘴轴。
安装弹簧、固定块，固定吸嘴轴。
无尘纸
清洁吸嘴轴与转塔架
Step 5
槽部
无尘纸
给吸嘴轴加油
Step 6
槽部
涡轮机油
插入吸嘴轴
Step 8
序列号
(刻印)
等级刻印
等级刻印
弹簧片
(贴装头编号刻印)
2号贴装头
8号贴装头
给转塔架涂抹润滑油
Step 7
涂抹润滑油的位置
3-15
3
0
调整主轴切槽的朝向。
如右图所示，将转塔安装用夹具对准主轴插入之后
转动，使主轴的切槽朝向正面 ( 从正下方看时，主
轴切槽为时钟 12 点时的位置 )。
553A4-N5-00
q
安装转塔安装用夹具。
将转塔安装用夹具的切槽对准转塔的定位针插入，
使夹具上的“F”字母正好位于起始贴装头与末尾
贴装头之间。
553A5-N5-00
w
将转塔安装在主轴上。
使转塔安装用夹具上的“F”字母对齐主轴切槽之后，
插入转塔。
55394-N5-00
e
拔出转塔安装用夹具。
r
安装弹簧座。
按照与 Step1 相反的步骤安装弹簧座。
t
确认转塔的安装状态。
用手将转塔向左右两个方向各旋转 1 周。如果旋转
过程中被挂时，必须再次拔出转塔。确认固定块的
位置之后，再次从 Step10 开始重新安装转塔。
插入夹具
Step 11
定位针
起始贴装头
末尾贴装头
切槽
安装转塔
Step 12
主轴切槽
“F”刻印
调整主轴切槽的朝向
Step 10
主轴切槽
转塔安装用夹具
3-16
3

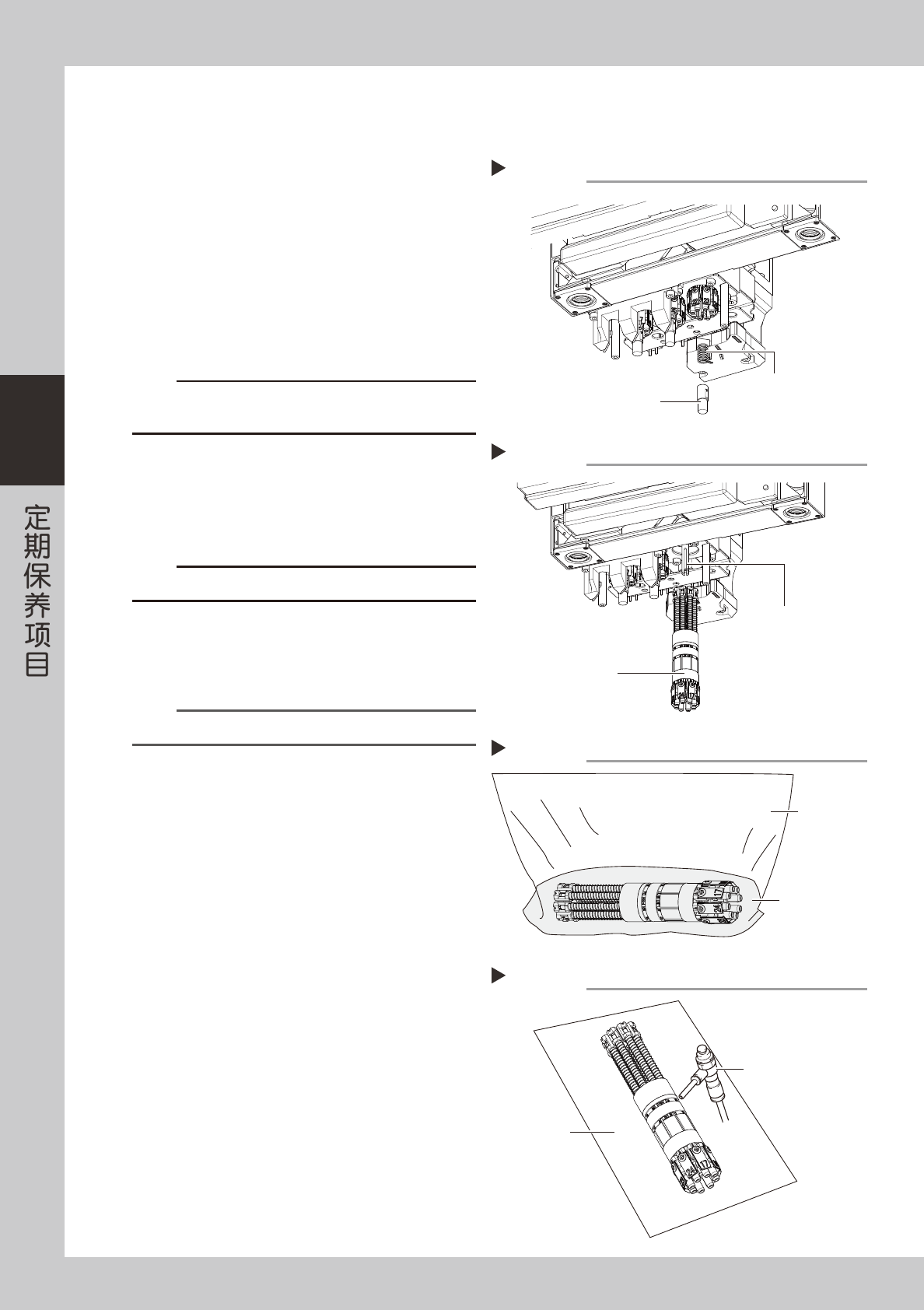

2.1.2 一次性清洁转塔部 ( 超声波清洗器 )
使用选购件的超声波清洗器可以一次性清洁转塔，缩短操作时间。
e
1
拆卸弹簧座。
1. 按下紧急停机按钮。
2. 如右图所示，将弹簧座边向上按边向右旋转。
3. 拆下弹簧座与弹簧。
55357-N5-10
2
拆卸转塔。
从贴装头上拔出转塔。
55358-N5-10
c
注意
‧
拔出转塔时，请勿触碰侧面视觉相机等的照明。
‧
务必给拆下的转塔部作上记号，以便再装回原来的位置。
3
将转塔装入塑料袋内。
如右图所示，将转塔装入塑料袋内之后，加入
IPA( 异丙醇 ) 浸泡。
553A6-N5-00
c
注意
为避免碰伤，请勿在 1 个塑料袋内同时浸泡 2 个以上的转塔。
4
清洗转塔。
将浸泡有转塔的塑料袋放入装满水的超声波清洗器
中清洗 5 分钟。
n
要点
超声波清洗器 1 次可同时清洗 3 个转塔。
5
喷气吹干转塔。
从塑料袋中取出转塔之后，用喷气工具对转塔的沟
槽部等进行喷气吹除 IPA。
553A7-N5-00
Step 1
拆卸弹簧座
弹簧座
弹簧
Step 2
拆卸转塔
转塔
主轴
浸入IPA
Step 3
IPA
塑料袋
喷气
Step 5
喷气工具
无尘布
