2-1
2
作业前
原则上，维修保养作业必须在切断主电源的状态下进行。
但，根据作业内容也有不得不接通电源在紧急停机状态下进行的作业。
此时，务必确认安全并按下紧急停机按钮后操作。
此外，根据作业内容，需要移动轴和确认运行动作时，接通电源后再操作。
此时，务必确认安全后再操作。
启动机器时，必须满足下述条件。
■ 动作条件
1.已达到了适当的供给气压。
2.安全盖已全部关闭。
3.配备一次性换料车时，全部料车都已固定。
4.吸嘴、其它装备已在正常状态下安装完毕。

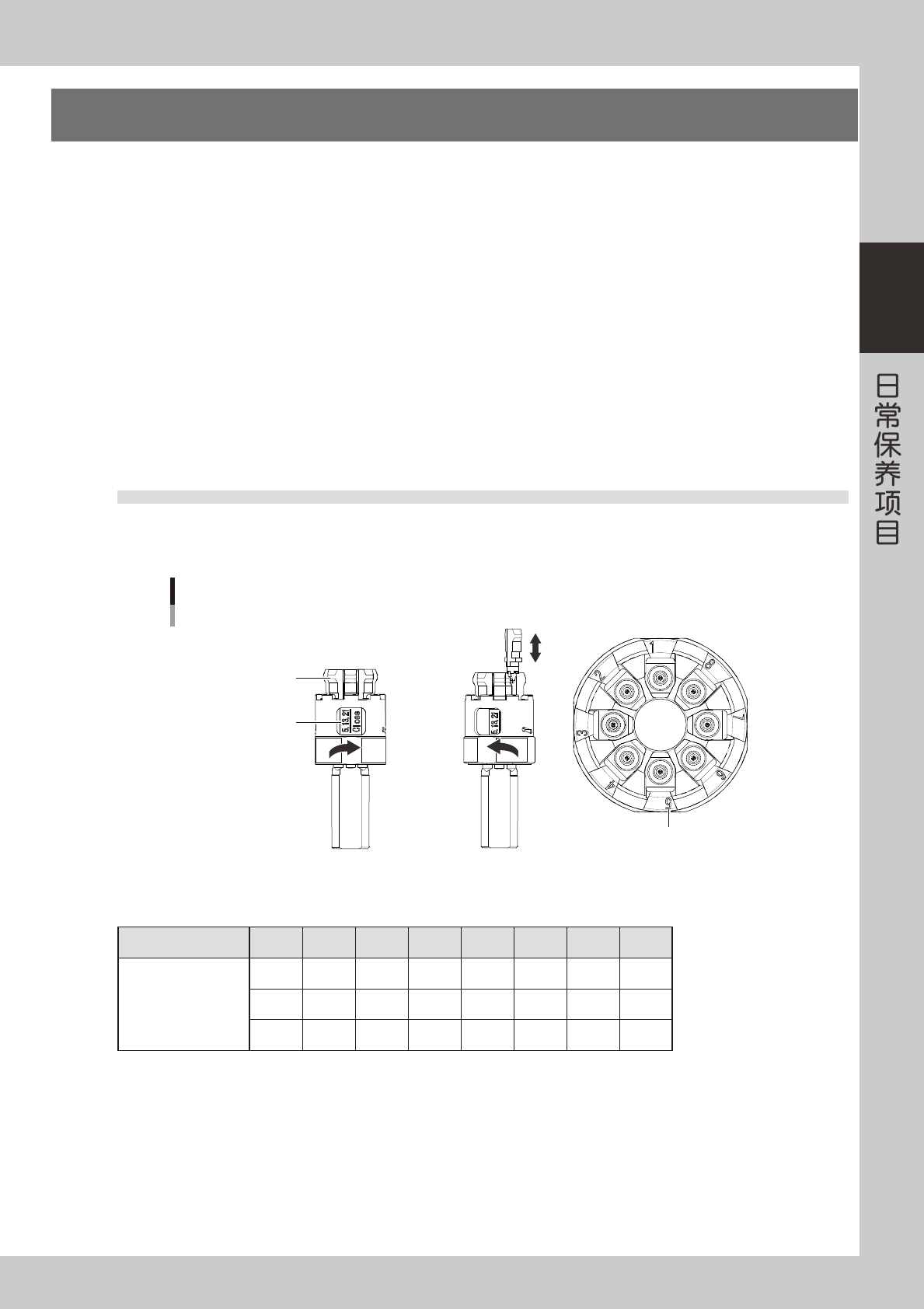

HS 贴装头用吸嘴拆装工具的使用方法
使用吸嘴拆装工具，可以同时拆装 HS 贴装头的 8 个吸嘴。没有配备吸嘴交换站的贴片机，进行维修保养时，使用
该工具会非常方便。
锁紧时的状态
吸嘴
打开时的状态 俯视图
吸嘴安装位置的标号
吸嘴拆装工具
标号，拆装时确认用
(贴装头 H5、H13、H21)
55202-N5-00
■ 吸嘴安装位置对照表
吸嘴安装位置标号
1 2 3 4 5 6 7 8
贴装头
No.
1 2 3 4 5 6 7 8
9
10 11 12 13 14 15 16
17 18 19 20 21 22 23
24
2-2
2
1

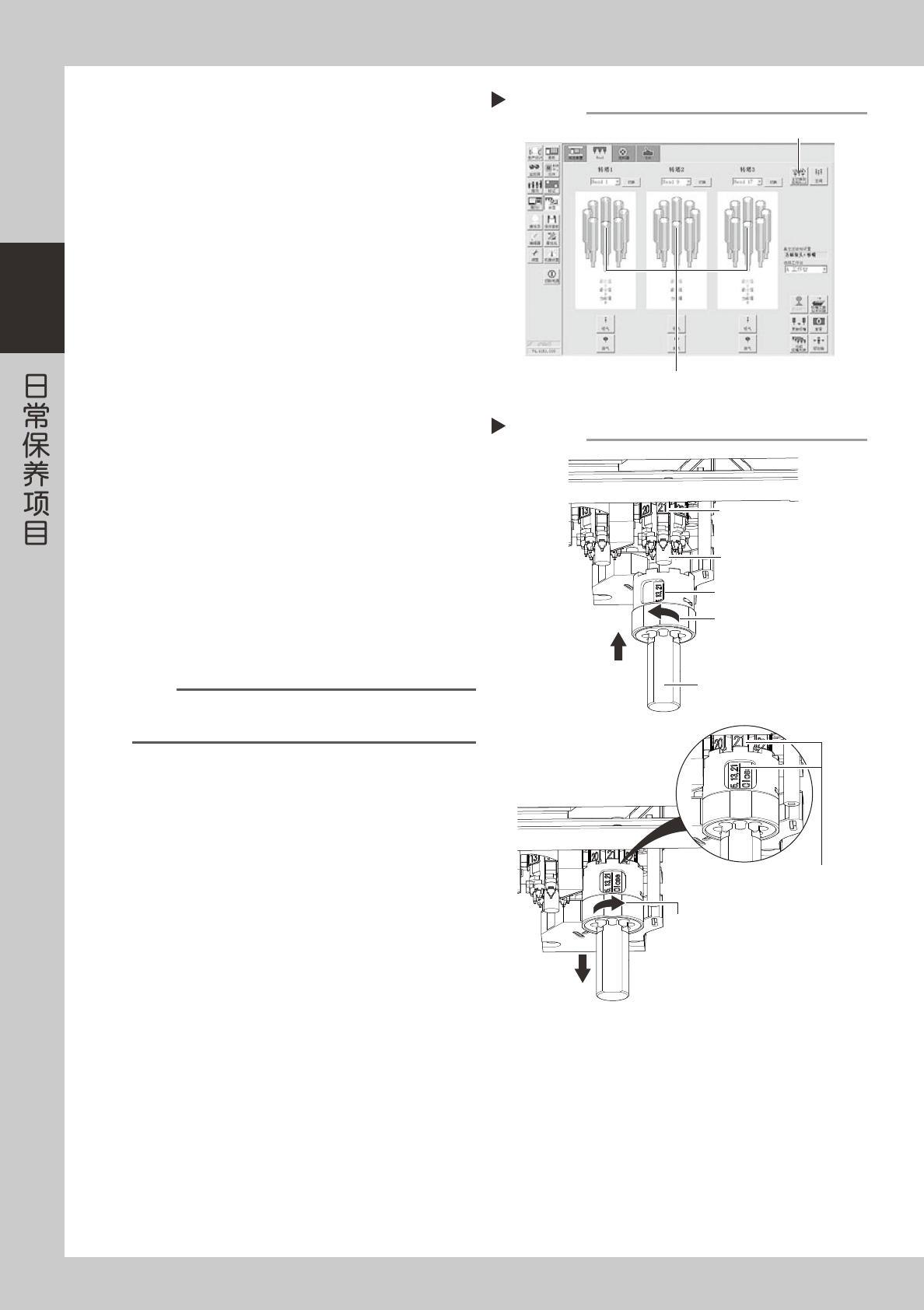

将贴装头移至便于拆装的位置。
打开 [ 装置 ] -“Head”选项卡，按画面右上角的 [ 全
切换到起始 Head] 按钮，将 3 个转塔的贴装头全部
切换到起始贴装头。此时，贴装头 H5、H13、H21
正好面对操作员。
56204-N5-00
e
2
将一次性换料车从贴片机上卸下。
按紧急停机按钮之后，卸下一次性换料车。
3
拆卸吸嘴。
1. 将贴装头移至便于拆卸吸嘴的位置。
2. 如右图所示，将吸嘴拆装工具旋至打开状态。
3. 将吸嘴拆装工具的标号旋至正面，对准弹簧座
向上插入。
4. 确认正面贴装头的号码与吸嘴拆装工具的标号
一致，并将吸嘴拆装工具旋至锁紧状态之后，
向下拔出。
55203-N5-00
4
进行相关的维修保养作业。
进行吸嘴、轴等的维修保养作业。
5
安装吸嘴。
1. 参照吸嘴安装位置对照表，将吸嘴装入吸嘴拆
装工具中。
2. 按照与拆卸时相反的步骤将吸嘴安装在 HS 贴
装头上。
n
要点
如果不知道吸嘴的安装位置时，打开生产设计画面，按实用
工具分组框中的 [ 需求吸嘴列表 ] 按钮，可以确认。
拆卸吸嘴
Step 3
标号“5,13,21”
吸嘴拆装工具
旋至打开状态
旋至锁紧状态
确认正面贴装头与
吸嘴拆装工具的标号
是否一致
正对操作员的正面贴装头
弹簧座
全部切换到起始贴装头
Step 1
[全切换到起始Head]按钮
贴装头H5、H13、H21被切换到正对操作员的正面位置
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
2-3
2
吸嘴加油工具的使用方法
给吸嘴回弹部加涡轮机油时，若使用吸嘴加油工具 ( 以下简称“加油工具”)，操作会非常方便。
下面，介绍清洁吸嘴之后给吸嘴回弹部加油的方法。
未装吸嘴的状态
吸嘴
装上吸嘴的状态
吸嘴加油工具
55204-N5-00
■ 对象吸嘴
可以使用加油工具的吸嘴 ：501A、502A、510A/500A、511A、512A、513A
无法使用加油工具的吸嘴 ：503A/514A、506A/517A、YS 系列贴片机用 30X 系列、31X 系列吸嘴等
1
在托盘类容器中装入涡轮机油。
在托盘类容器中装入深约 1mm 的涡轮机油 (VG32)。
2
将加油工具前端浸入涡轮机油中。
将加油工具前端浸入涡轮机油并取出之后，用无尘
纸擦去附着在外表面的多余涡轮机油。
c
注意
务必使用不起尘的擦拭纸。
55205-N5-00
3
给吸嘴回弹部加油。
1. 将吸嘴装在加油工具上，并使吸嘴前端回弹 1
次。
2. 将吸嘴从加油工具上取下之后，连续使吸嘴前
端回弹 4 〜 5 次使油均匀浸入回弹部。
55206-N5-00
n
要点
该加油工具加 1 次油之后，可连续使用约 8 次。
c
注意
为避免油污、尘屑黏附到吸嘴前端，使吸嘴前端部回弹时，
请务必用干净清洁的手指按压吸嘴前端。
给加油工具加油
Step 2
涡轮机油 (深1mm)
擦去多余的涡轮机油
吸嘴加油工具
托盘类容器
无尘纸
给吸嘴回弹部加油
Step 3
吸嘴
吸嘴回弹部
(前端)
进行4〜5次回弹
