2-6
2
1.1.1 吸嘴释放时的真空级别
下表中的规格值使用的是真空压力值。
受气源与环境的影响，此值会有些许差异。因此，上述规格值仅供参考。
■ 开放状态下的规格值一览表
贴装头类型 吸嘴 开放状态下的规格值 备注
MU 贴装头
Type500A 180 以下
标准吸嘴Type501A 120 以下
Type502A 75 以下
Type510A 180 以下
窄邻接面吸嘴
Type511A 150 以下
Type512A 100 以下
Type513A 60 以下
Type503A/Type514A* 30 以下
Type504A/Type515A* 30 以下
Type506A/Type517A* 40 以下
Type507A/Type518A* 30 以下
无吸嘴 30 以下
HS 贴装头
Type501A 120 以下
标准吸嘴
Type502A 75 以下
Type510A 165 以下
窄邻接面吸嘴
Type511A 140 以下
Type512A 100 以下
Type513A 75 以下
无吸嘴 50 以下
FL 贴装头
Type601A 120 以下
Type602A 75 以下
Type603A* 30 以下
Type604A* 30 以下
带 O 型圈
Type605A* 30 以下
Type606A* 40 以下 带
V
切槽
无吸嘴 30 以下
n
要点
有 * 号的吸嘴，如果超过了上表所示的规格值时，可能贴装头内的空气通道有脏污。
2-7
2
1.2 通过目视检查
目视检查，有 2 种方法。1 种是分别拆下各个贴装头上的吸嘴进行检查的方法，另 1 种是从吸嘴交换站中取出吸
嘴进行检查的方法。

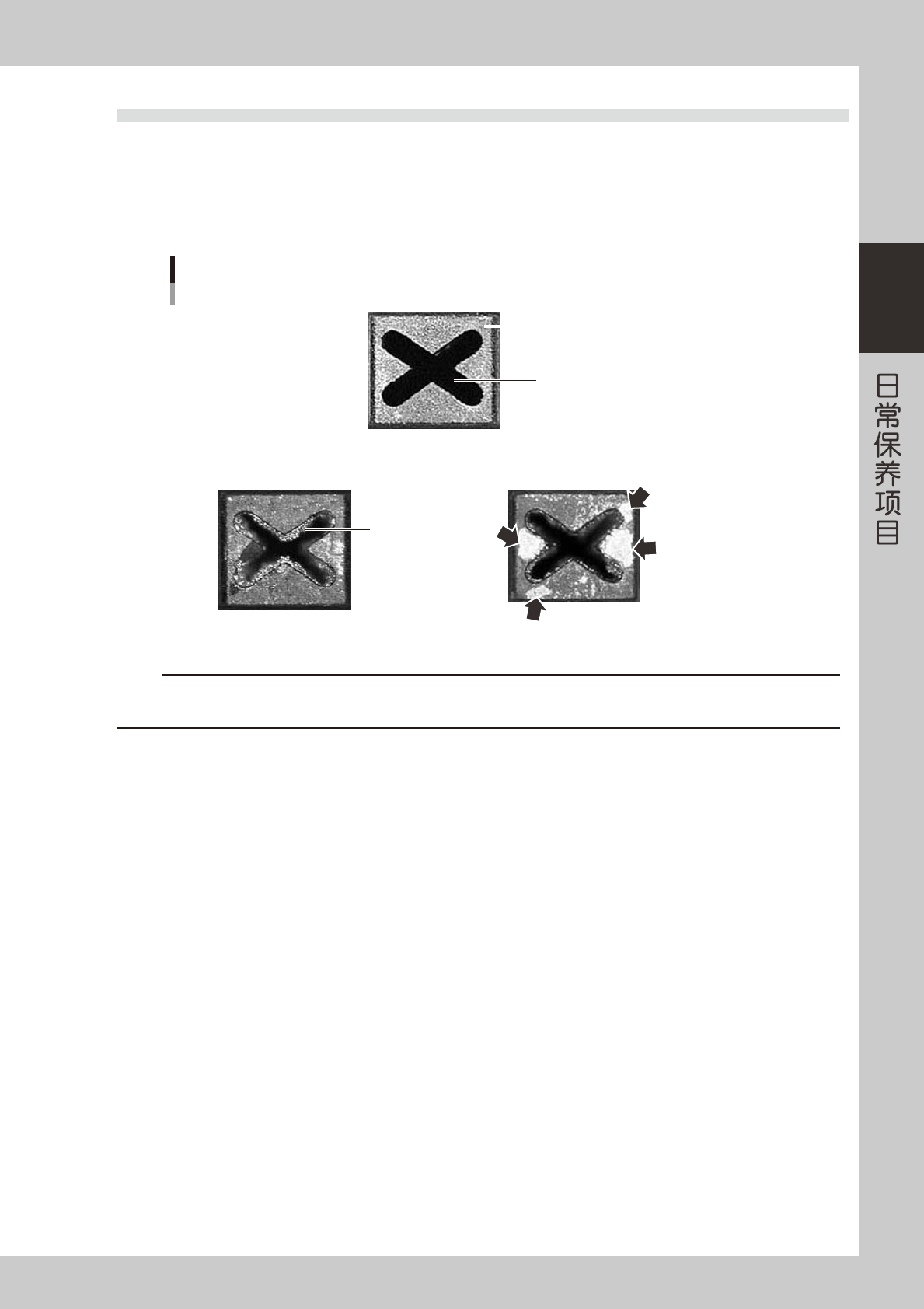

■ 吸嘴检查要点
用放大镜等检查拆下的吸嘴，确认是否有下图所示的 NG 状态。如果检查结果为 NG 时，必须清洁吸嘴。
吸嘴前端部
吸嘴孔中粘附有锡膏
吸嘴前端(平面)
粘附有锡膏
吸嘴孔
吸嘴状态的检查要点
◆ 正常状态
NG 吸嘴被堵塞的状态 NG 前端为发亮状态
55200-N5-00
c
注意
如果通过上述检查，发现吸嘴有脏污或堵塞现象时，必须立即清洁吸嘴开口部与前端部。
关于清洁方法，请参阅第 3 章“1.2 吸嘴的清洁”。
■ 分别拆下各贴装头上的吸嘴进行检查的方法
1.将贴装头移至便于拆卸的位置后，用手拆下吸嘴。
2.检查、清洁完吸嘴后，将吸嘴装回原位。安装时，请勿装错吸嘴的位置并注意吸嘴的朝向。
■ 从吸嘴交换站中取出吸嘴进行检查的方法
1.按 [ 装置 ]-“Head”画面的 [ 更换吸嘴 ] 按钮，将所有吸嘴放回吸嘴交换站中。
2.按 [ 装置 ]-“Head”画面的 [ 吸嘴交换站开闭器 ] 按钮，打开开闭器，取出吸嘴。
3.检查、清洁完吸嘴并将吸嘴放回原位后，按 [ 吸嘴交换站开闭器 ] 按钮，关闭开闭器。
2-8
2
2.一次性换料车的清洁与加油
如果芯片、异物掉在送料器架上，安装送料器时，芯片、异物会被夹入送料器。这是导致吸附位置发生偏移的
重要原因。为了防止该现象的发生，必须定期进行点检、清洁与加油。
2.1 送料器架的清洁
■ 使用吸尘器清洁
1.将一次性换料车从贴片机上卸下。
2.使用一般家用吸尘器吸取芯片以及纸料带等的细小尘屑。
■ 使用吸尘工具清洁
1. 将一次性换料车安装在贴片机上。
2.将选购件吸尘工具 (KHY-M88V0-A0X) 与一次性换料车正面的气源插口连接。
3.吸取芯片以及纸料带等细小尘屑。

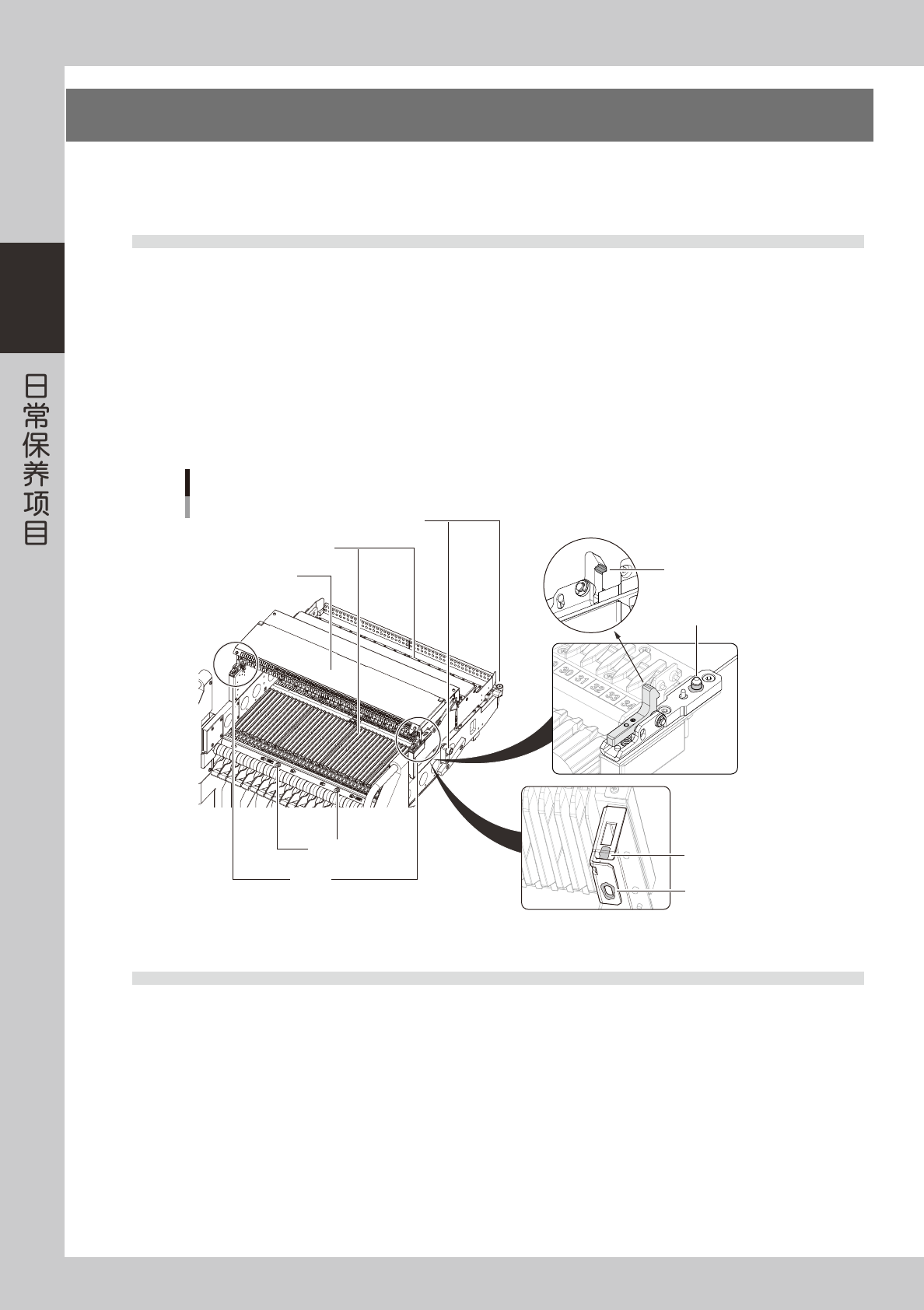

清洁整个送料器架
凸轮从动轴承加油位置(左右各2处)
气源插口
一次性换料车的清洁与加油
导槽盖板
锁杆部
锁杆部加油位置
锁杆部加油位置
锁杆部加油位置
锁杆部加油位置 (里侧)
55201-N5-10
2.2 添加润滑油
■ 凸轮从动轴承的加油 (1 次 / 月 )
清洁送料器架时，务必给上图所示凸轮从动轴承 ( 滚针部 ) 涂抹一层薄薄的润滑油 (NSL)(1 次 / 月 )。
涂抹之后，务必检查滚针部是否粘附有芯片等异物。
■ 导槽盖板锁杆部的清洁与加油 (1 次 /3 个月 )
清洁送料器架的同时，需清洁上图所示锁杆部加油位置 ( 左右各 4 处 ) 之后添加润滑油。
1.用无尘纸等擦去脏污润滑油。
2.用棉棒等涂抹适量润滑油 (NSL)。
