3-2
3
1.1.2 吸嘴弹簧片的状态确认
如果吸嘴弹簧片的弹力不稳定，会给吸料、识别、贴装等所有作业带来不良影响。必须定期点检弹簧片夹持吸嘴
的状态。
■ 吸嘴弹簧片的点检要点
从吸嘴基座上拆卸和安装吸嘴，检查下列项目。
· 夹持吸嘴的力度是否足够大
· 弹簧片与吸嘴间无间隙
· 弹簧片无变形
· 弹簧片的吸嘴装卸部无磨损

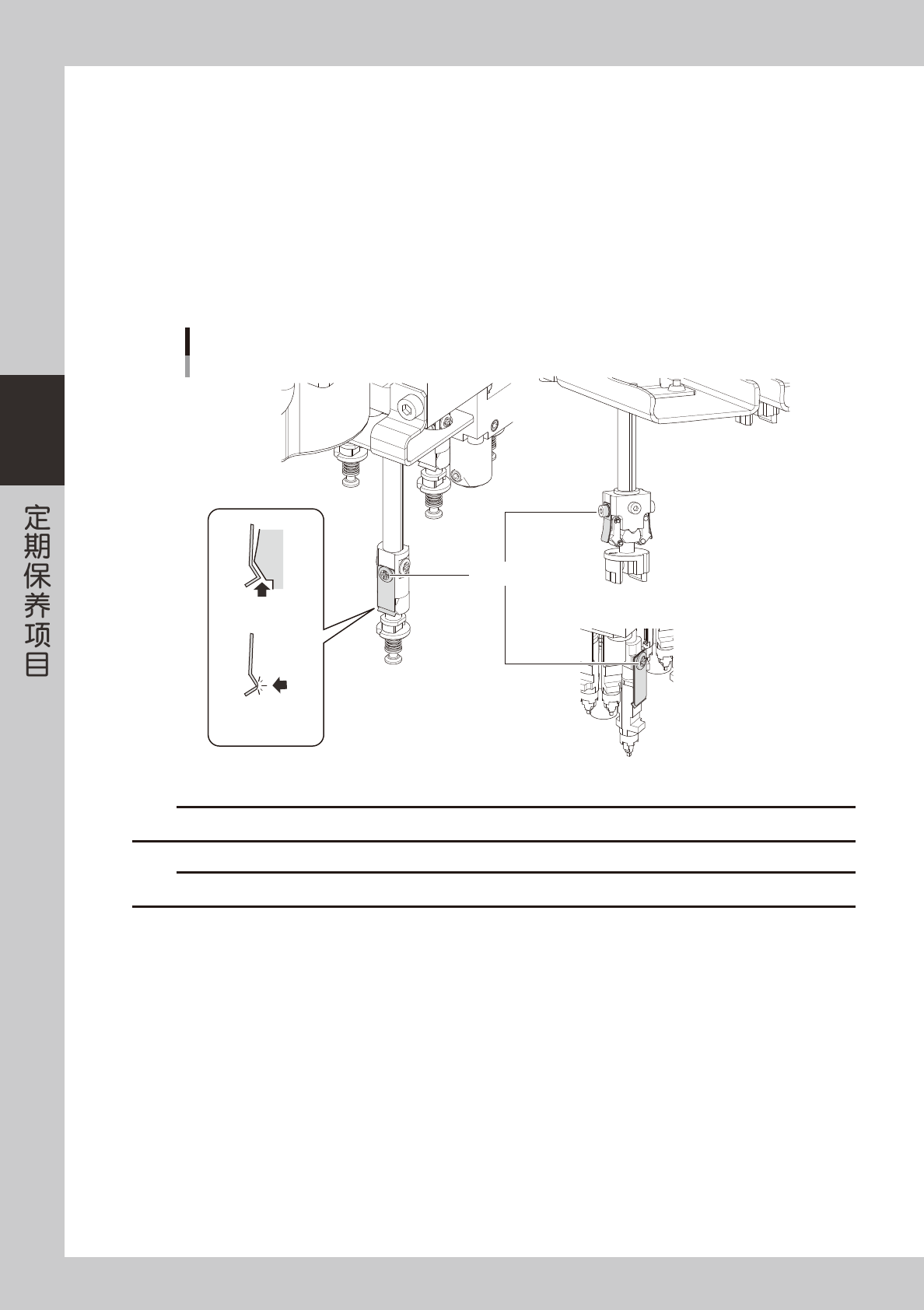

吸嘴弹簧片的确认
MU贴装头 FL贴装头
HS贴装头
无间隙
无磨损
螺钉无松动
55301-N5-00
c
注意
如果存在上述问题，请参阅本章后述“1.1.3 吸嘴弹簧片的更换”更换弹簧片。更换时，必须成对更换 ( HS 贴装头除外 )。
c
注意
拆下的吸嘴，务必放回吸嘴交换站。
3-3
3
1.1.3 吸嘴弹簧片的更换
下面，介绍更换吸嘴弹簧片的方法。
■ MU 贴装头
e
1
拆卸吸嘴。
按下紧急停机按钮后，用手拆下需要更换弹簧片的
吸嘴。
c
注意
配备吸嘴交换站时，务必使所有吸嘴被放回吸嘴交换站。
2
拆卸弹簧片。
边从后侧按住轴边用十字精密螺丝刀拆下装配螺
钉，将需要更换的弹簧片从吸嘴基座上取下。
55302-N5-00
c
注意
请勿拆卸固定吸嘴基座的螺钉。
3
安装新的弹簧片。
边向上按住弹簧片边用十字精密螺丝刀拧紧装配螺
钉。
55303-N5-00
c
注意
务必平行安装弹簧片。
4
安装吸嘴。
5
确认安装状态。
1. 插入吸嘴，确认弹簧片与吸嘴之间没有间隙。
2. 用手反复装卸吸嘴数次，确认没有松动。
c
注意
配备吸嘴交换站时，务必将所有吸嘴放回吸嘴交换站。

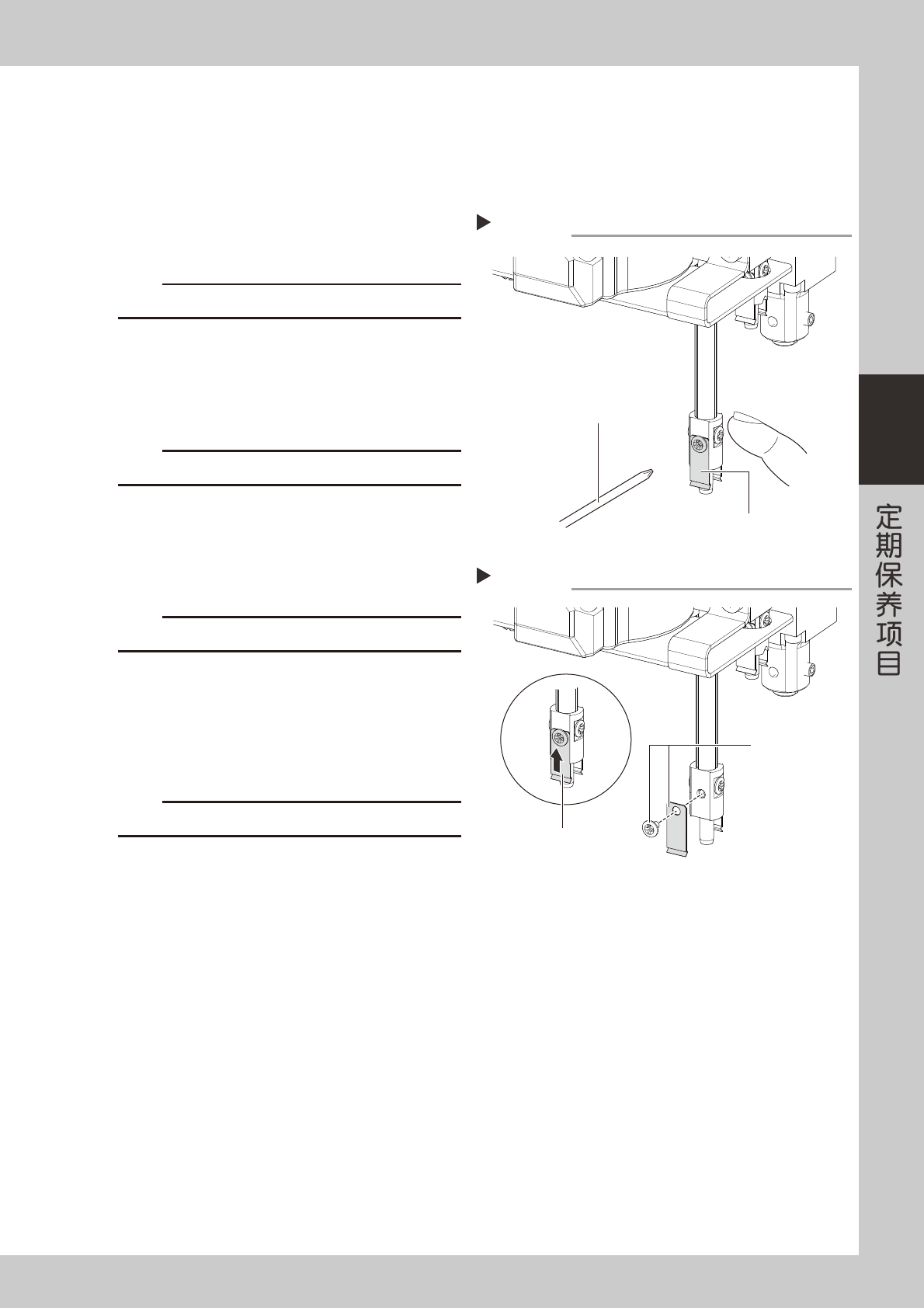

拆卸弹簧片
Step 2
十字精密螺丝刀
需要更换的弹簧片
安装弹簧片
Step 3
新弹簧片与
装配螺钉
边向上按住弹簧片
边固定装配螺钉
3-4
3
■ HS 贴装头
更换 HS 贴装头的弹簧片，请按照下列操作步骤拆下转塔之后再进行。
配备吸嘴交换站时，请先使所有吸嘴被放回吸嘴交换站之后，再进行。
e
1
拆卸弹簧座。
1. 按下紧急停机按钮。
2. 如右图所示，边将弹簧座向上按边向右转动。
3. 拆下弹簧座与弹簧。
55357-N5-10
2
拆卸转塔。
从贴装头组件上拔下转塔。
55358-N5-10
c
注意
‧
拔下转塔时，请勿触碰侧面视觉相机等的照明。
‧
务必给拆下的转塔部作上记号，以便再装回原来的位置。
3
拆卸固定块。
如右图所示，在按住弹簧的状态下将固定块旋转
90 度后，向上拔出。
55371-N5-00
c
注意
按住弹簧的手指请勿在中途松开，否则弹簧与固定块会被弹
出导致丢失。
4
拔出吸嘴轴与弹簧。
将所有吸嘴轴与弹簧从转塔架中拔出。
Step 1
拆卸弹簧座
弹簧座
弹簧
Step 2
拆卸转塔
转塔
主轴
拆卸固定块
Step 3
按住弹簧
弹簧
旋转90度
转塔架
吸嘴轴
固定块
