4-5
4
3.1 每月
3.1.1 AZ 轴
下面，介绍 AZ 轴的清洁与加油方法。
1
拆卸盖板。
用十字螺丝刀拆下 cATS 料车后侧的盖板。
55405-N5-00
2
清洁滚珠丝杆与导轨。
用无尘纸擦去滚珠丝杆与导轨的脏污润滑油和尘
屑。
3
加润滑油。
用手给滚珠丝杆涂抹润滑油，用润滑油枪 ( 弯折型
枪嘴 ) 给导轨添加润滑油。
55406-N5-00
4
将盖板装回原位。
将在 Step1 中拆下的盖板装回原位。
3.1.2 cATS 料车两侧
给 cATS 料车两侧的凸轮从动轴承部涂抹薄薄的一层指定润滑油 (NSL)。
关于涂抹位置，请参阅后述“第 5 章 加油位置一览”。

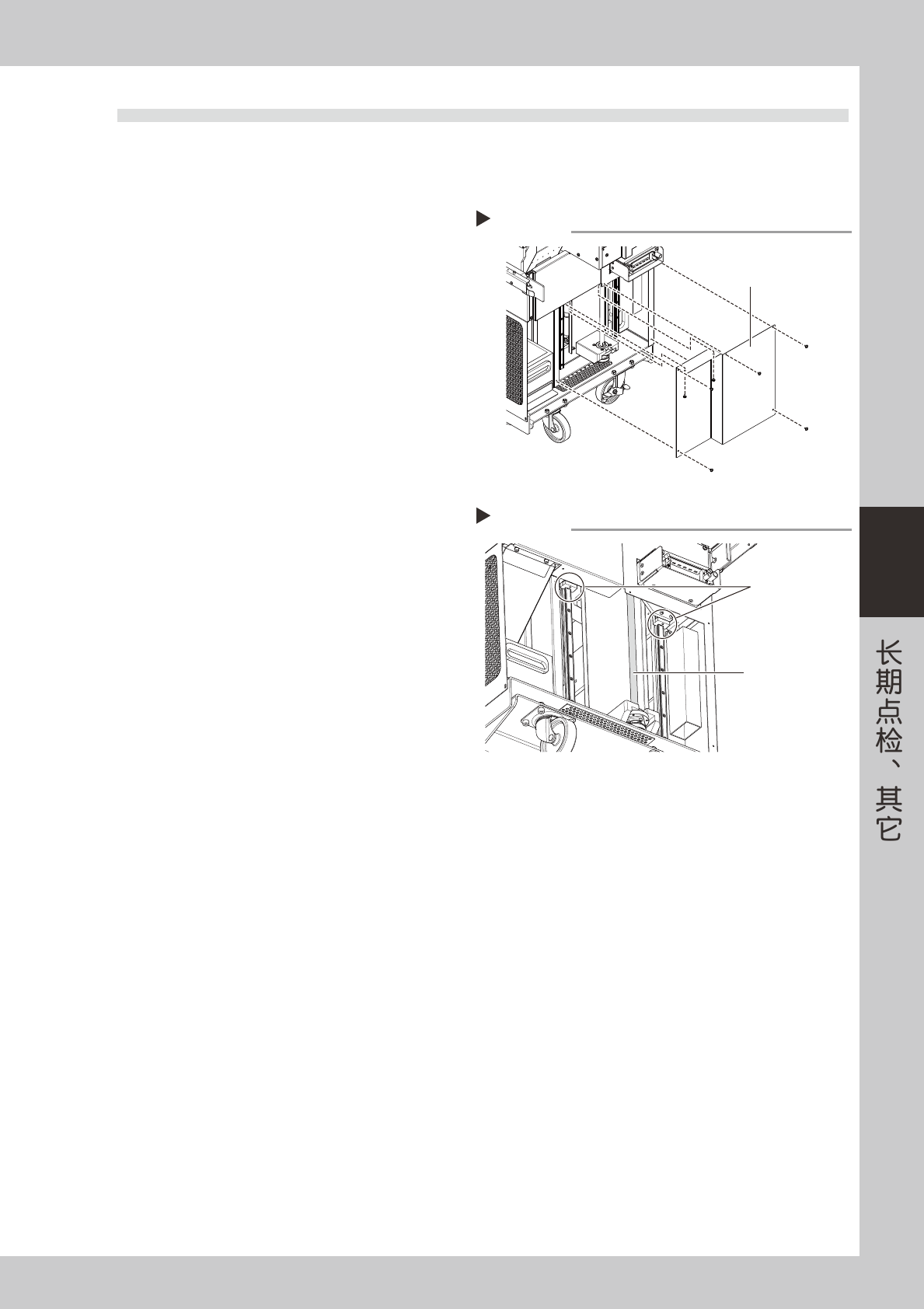

拆卸盖板
Step 1
盖板
加润滑油
Step 3
AZ轴导轨用
润滑油注油嘴
AZ轴滚珠丝杆
4-6
4
3.2 6 个月
3.2.1 AH 轴
下面，介绍 AH 轴 ( 导轨、滚珠导杆、齿条与小齿轮 ) 的清洁与加油方法。
1
清洁导轨。
用无尘纸擦去导轨的脏污润滑油与尘屑。
2
加润滑油。
1. 如右图所示，将润滑油注油嘴移至可以用润滑
油枪添加润滑油的位置。
2. 用润滑油枪 ( 弯折型枪嘴 ) 添加润滑油。
55407-N5-00
3
清洁滚珠导杆。
用无尘纸擦去滚珠导杆的脏污润滑油与尘屑。
4
涂抹润滑油。
用手涂抹薄薄的一层润滑油。
5
清洁齿条部。
用无尘纸擦去齿条部的脏污润滑油与尘屑。
6
涂抹润滑油。
用手指将润滑油均匀地涂抹在齿条部。
55408-N5-00
7
擦去多余的润滑油。
1. 加润滑油之后，使该部件移动。
2. 确认润滑油的状态，有多余的润滑油时，用无
尘纸擦去。
3.2.2 载料箱轴部
下面，介绍载料箱轴部滚珠导杆的清洁与加油的方法。
1
清洁滚珠导杆。
用无尘纸擦去滚珠导杆的脏污润滑油与尘屑。
55409-N5-00
2
涂抹润滑油。
用手指给滚珠导杆涂抹薄薄的一层润滑油。
给AH轴加润滑油
Step 2
滚珠导杆
齿条部
导轨用润滑油注油嘴
导轨
给齿条部涂抹润滑油
Step 6
齿条部
给载料箱轴部涂抹润滑油
Step 2
载料箱轴部
4-7
4
3.2.3 吸附台 ( 载盘夹部 )
下面，介绍载盘夹部的清洁与加油的方法。
1
拆卸盖板。
用六角扳手拆下如右图所示的盖板。
55410-N5-00
2
清洁导轨。
用无尘纸擦去导轨的脏污润滑油与尘屑。
3
涂抹润滑油。
用手指给导轨涂抹润滑油。
55411-N5-00
4
将盖板装回原位。
将 Step1 中拆下的盖板装回原位。
3.2.4 吸附台 ( 上下导板部 )
下面，介绍上下导板部的清洁与加油方法。
1
拆卸盖板。
用十字螺丝刀拆下如右图所示的盖板。
55412-N5-00
2
清洁导轨。
用无尘纸擦去导轨的脏污润滑油与尘屑。
3
涂抹润滑油。
用手指给导轨涂抹润滑油。
55413-N5-00
4
将盖板装回原位。
将 Step1 中拆下的盖板装回原位。
拆卸盖板
Step 1
盖板
涂抹润滑油
Step 3
导轨
拆卸盖板
Step 1
盖板
涂抹润滑油
Step 3
导轨
