4.3.3 泵头盖部的组装
1
更换密封垫圈。
1. 拆下泵头盖上的密封垫圈，清洁泵头盖。
2. 用喷气工具对泵头盖进行喷气之后，换上新的
密封垫圈。
55431-N5-00
2
组装泵头盖。
1. 将连接管插入泵头盖。
2. 对齐壳体与泵头盖的螺丝孔，用扭矩扳手拧紧
4 根固定螺栓 (M6×L30)(2 个泵头盖共 8 根固
定螺栓 )。
拧紧扭矩 ：8N/m
55432-N5-00
3
安装面板。
使真空泵的面板安装部朝上后，安装面板。
更换密封垫圈
Step 1
泵头盖密封垫圈
安装泵头盖
Step 2
泵头盖扭矩扳手
第 5 章 加油位置一览
目录
1. 加油前的准备 5-1
1.1 润滑油 5-1
1.2 润滑油枪 5-1
2. 加油位置与加油频率 ( 贴片机 ) 5-2
2.1 X 轴 5-2
2.1.1 4 梁机型 5-2
2.1.2 2 梁机型 5-3
2.2 Y 轴 5-4
2.2.1 4 梁机型 5-4
2.2.2 2 梁机型 5-5
2.3 W 轴 5-6
2.4 PU 轴 5-7
2.5 贴装头部 5-8
2.5.1 HS 贴装头 5-8
2.5.2 FL 贴装头 5-9
3. 加油位置与加油频率 (cATS) 5-10
3.1 AZ 轴 5-10
3.2 AH 轴 5-11
3.3 吸附台、其它 5-12
3.4 cATS 料车两侧 5-13
5-1
5

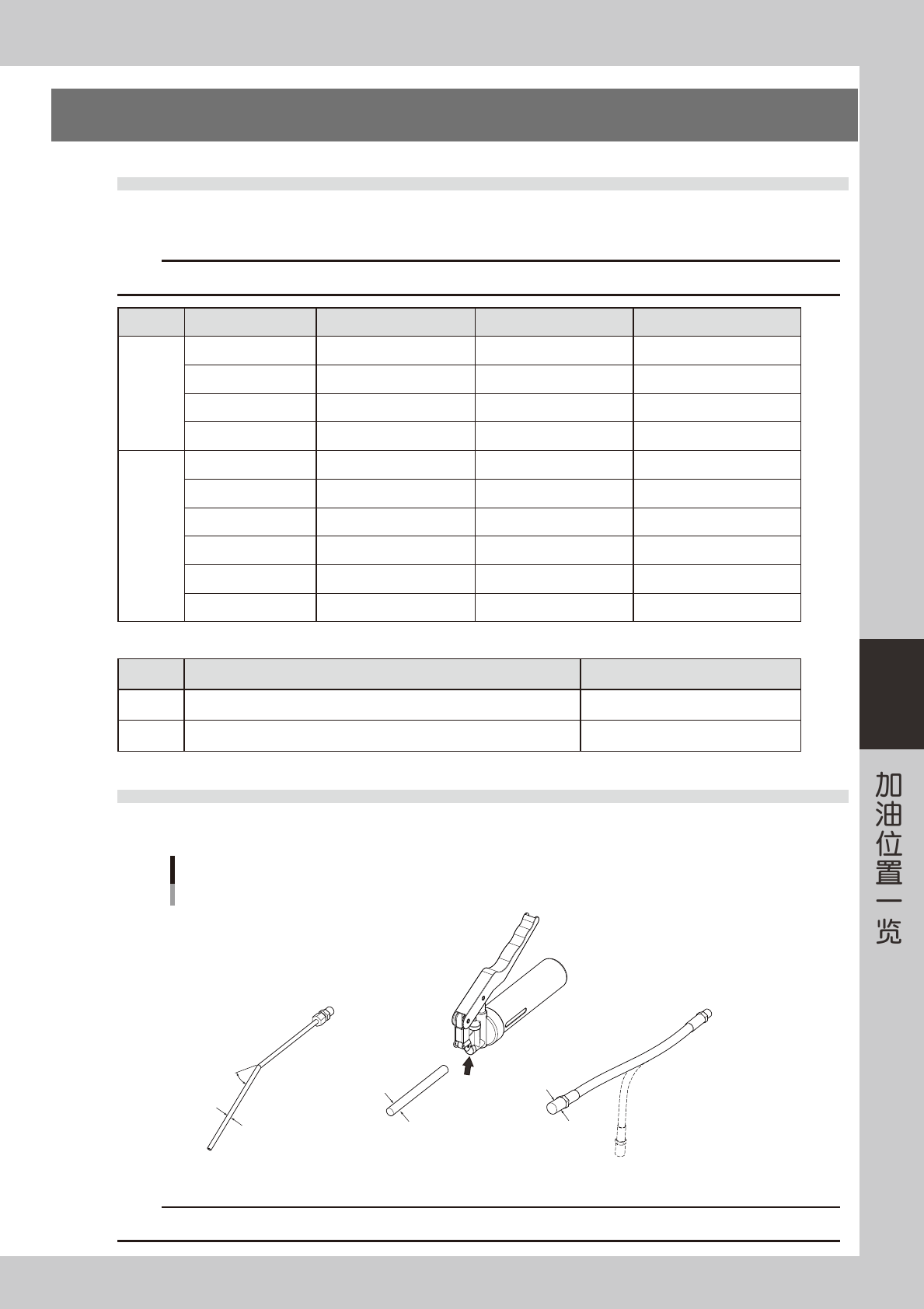

1.加油前的准备
