3 Grafische Bedienoberfläche
In diesem Abschnitt werden die Handhabung der Bedienelemente wie Tastatur, Trackball,
Maustasten und Touch-Screen und die Funktionen der einzelnen Komponenten der grafischen
Bedienoberfläche beschrieben. 3
WARNUNG
Übergeordnet gelten die Sicherheitshinweise der Betriebsanleitung der SIPLACE HF. 3
3.1 Eingabe- und Bedienelemente
Tastatur 3
Die Tastatur mit dem integrierten Trackball und den Maustasten dient als Standard-Eingabeme-
dium für die grafische Bedienoberfläche der SR-Software. 3
Trackball und Maustasten 3
Mit dem Trackball wird der Mauszeiger über die Bedienoberfläche zu dem gewünschten Objekt
bewegt. Mit Hilfe der linken Maustaste wird dieses ausgewählt bzw. die entsprechende Funktion
ausgeführt. 3
Touch-Screen 3
Der Bildschirm (Touch-Screen) kann ebenfalls zur Bedienung der Oberfläche verwendet werden.
Wahlweise können so die oben beschriebenen Aktionen auch direkt durch Antippen des ge-
wünschten Objektes mit dem Finger am Bildschirm ausgewählt bzw. die entsprechende Funktion
ausgeführt werden. 3
HINWEIS
Die Ausführung von Aktionen durch Betätigung der linken Maustaste oder durch Antippen mit dem
Finger wird in dieser Betriebsanleitung immer mit „Klicken“ bezeichnet. 3
3
SIPLACE Softwareanleitung SR.504.xx 3 Grafische Bedienoberfläche
Ausgabe 01/03 DE 3.2 Komponenten der Bedienoberfläche
17
3.2 Komponenten der Bedienoberfläche
3

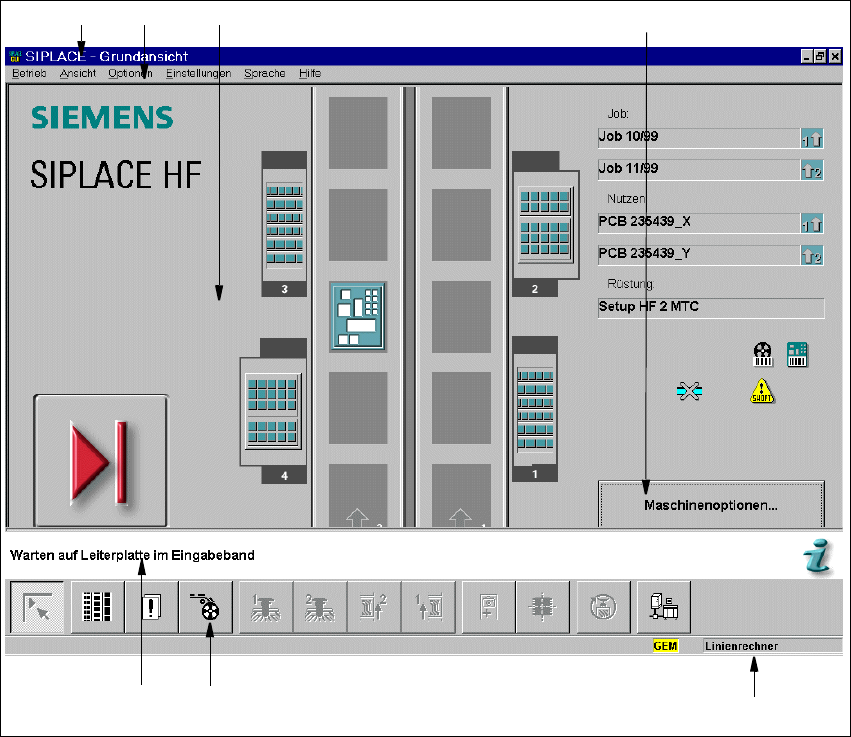

Abb. 3.2 - 1 Komponenten der Bedienoberfläche (Beispiel Grundansicht HF)
3
Legende zu Abb. 3.2 - 1
(1) Titelzeile
(2) Menüzeile
(3) Arbeitsbereich / Anzeigebereich
(4) Bedienelemente
(5) Statusfeld
(6) Symbolleiste
(7) Infozeile
1
6
7
5
2 3
4
3 Grafische Bedienoberfläche SIPLACE Softwareanleitung SR.504.xx
3.2 Komponenten der Bedienoberfläche Ausgabe 01/03 DE
18
Titelzeile 3
In der Titelzeile wird der Name der eingestellten Ansicht (z.B. „Grundansicht“) angezeigt. 3
Menüleiste 3
In der Menüleiste sind Menüs enthalten, deren Inhalte (Menüfunktionen/Menüoptionen) sich je
nach aktueller Ansicht unterscheiden können. 3
Arbeitsbereich / Anzeigebereich 3
In diesem Bereich werden die Bedienelemente (Schaltflächen, Symbole) zum
Einstellen/Auslösen von Funktionen, die Inhalte von aktivierten Menüs und Untermenüs, allge-
meine Meldungen, Fehlermeldungen und sonstige Hinweise angezeigt. Außerdem wird in der
Grundansicht durch animierte und/oder verschiedenfarbig gekennzeichnete Objekte auf be-
stimmte Vorgänge oder Zustände (z.B. Bearbeiten, Stellplatz leer, usw.) hingewiesen. 3
Bedienelemente 3
Werden Bedienelemente mit Hilfe der linken Maustaste angeklickt, können dadurch Aktionen aus-
gelöst, Optionen ausgewählt oder Einstellungen vorgenommen werden.
Wenn Bedienelemente invers angezeigt werden (hellgraue Darstellung), fehlen die Voraus-
setzungen für die Ausführung der entsprechenden Funktionen. 3
Statusfeld 3
Im Statusfeld wird der aktuelle Maschinenzustand, der zuletzt aufgetretene Fehler und die vom
Bediener durchzuführende Aktion angezeigt. 3
Symbolleiste 3
In dieser Leiste sind Symbole enthalten, mit deren Hilfe die Bedienoberfläche in eine andere An-
sicht umgeschaltet werden kann, um so die jeweilig erforderlichen Arbeiten durchführen zu
können. Wird ein Symbol angeklickt, schaltet die Bedienoberfläche in die dem Symbol entspre-
chende Ansicht um. Das Symbol für die gerade aktivierte Ansicht ist dann inaktiv. 3
Infozeile 3
Hier werden jeweils Kurzinformationen zu Menüeinträgen oder Ikonen angezeigt, auf die der
Mauszeiger gerade gerichtet ist. Daneben wird in einem eigenen Feld die aktuelle Betriebsart an-
gezeigt. 3
Wenn die Option „GEM-Schnittstelle“ konfiguriert ist, wird zusätzlich auf der rechten Seite des
Feldes der Status der Verbindung zum Hostrechner angezeigt. 3
