SIPLACE Softwareanleitung SR.504.xx 3 Grafische Bedienoberfläche
Ausgabe 01/03 DE 3.2 Komponenten der Bedienoberfläche
23
Bedeutung sonstiger Symbole oder Markierungen 3
Tritt ein Spurfehler, Maschinenfehler oder Transportfehler auf, wird die entsprechende Grafik rot
markiert dargestellt (siehe nachfolgende Beispiele). 3
Beispiele:Tritt ein Fehler in einem Bearbeitungsbereich auf, wird dieser rot umrandet
dargestellt.
Die Bearbeitung der in diesem Bereich liegenden Leiterplatte kann durch Anklicken
des LP-Symbols abgebrochen werden.
Tritt ein Transportfehler in einem Transport auf, wird dieser rechts und links durch
rote Balken markiert dargestellt.
Tritt ein Spurfehler auf (z.B. fehlende Bauelemente), werden einzelne Teile in der
Grafik, welche die Belegung des entsprechenden Stellplatzes darstellt, rot unterlegt
angezeigt. Zusätzlich wird die Grafik plastisch dargestellt.
Wird sie angeklickt, können bei diesem Stellplatz mit Hilfe der entsprechenden
Funktionen alle Spuren wieder in Betrieb gesetzt werden. 3
3

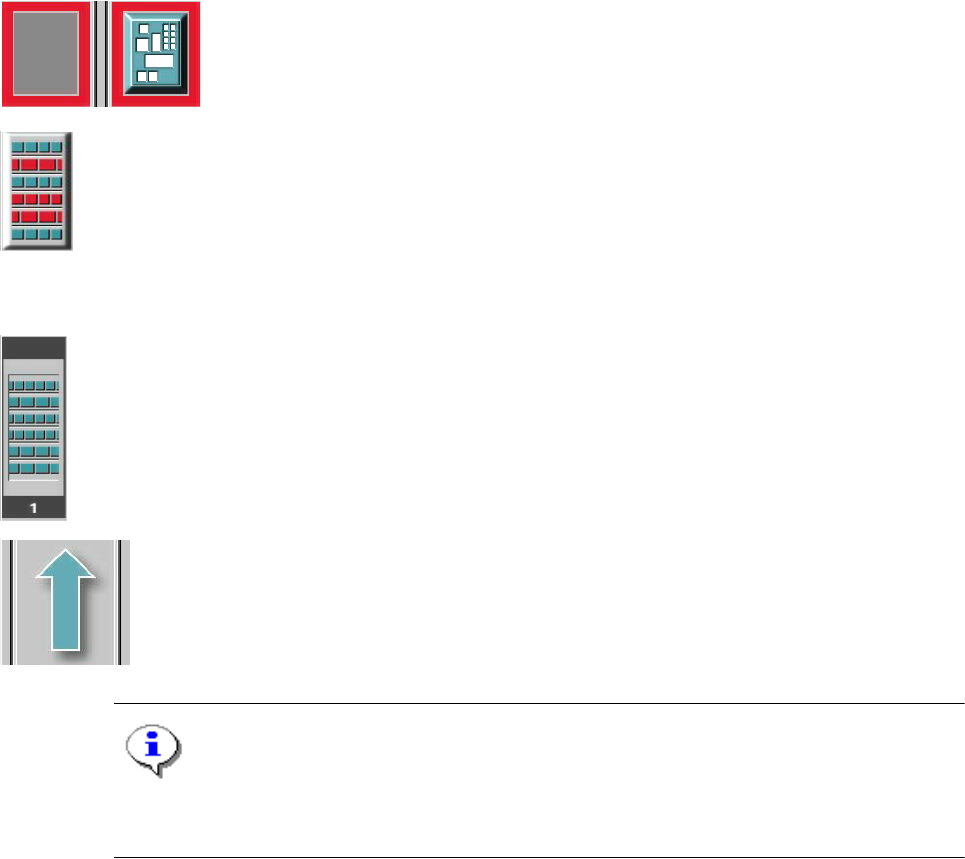

Maschinenfehler (Not- Aus) 3
3
3
fehlende Bauelemente im Stellplatz 3
3
3
3
3
3
voller Stellplatz 3
3
3
Transport auf „Durchtransport“ eingestellt 3
HINWEIS
Dies bedeutet, dass die Funktion „LP bearbeiten“ in den Maschinenoptionen deaktiviert ist.
Die LP's werden ohne Bearbeitung durch den gesamten Transport gefahren. 3
3 Grafische Bedienoberfläche SIPLACE Softwareanleitung SR.504.xx
3.2 Komponenten der Bedienoberfläche Ausgabe 01/03 DE
24
3
(grün) startet die kontextsensitive Hilfe zur aktuellen Ansicht 3
3
(rot) startet das Hilfesystem, das mögliche Ursachen für den aktuellen Fehler
und Behebungsmaßnahmen aufzeigt. 3
3
Nach erfolgreicher Fehlerbehebung wird der derzeit aktuelle Fehler gelöscht. 3
3
3
Die Maschinenoptionen wurden geändert. 3
3
Die Softwareoptionen wurden geändert. 3
3
Barcodegestütztes Nachfüllen von Bauelementen. 3
3
LP Barcode ist aktiviert. 3
3
Die Verbindung zum Programmiersystem ist unterbrochen. Es können keine Daten emp-
fangen werden. 3
3
Automatische Druckluftabschaltung ist aktiviert. 3
3
Automatische Druckluftabschaltung ist inaktiv. 3
3
Statusanzeige der Füllstandskontrolle (Option). 3
3
Statusanzeige für Traceability (Option)
Die detaillierte Beschreibung der einzelnen Zustände finden Sie im "Handbuch Trace-
ability" und in der Online-Hilfe. 3
SIPLACE Softwareanleitung SR.504.xx 3 Grafische Bedienoberfläche
Ausgabe 01/03 DE 3.2 Komponenten der Bedienoberfläche
25
3.2.2 Symbolleiste in der Grundansicht
3
Abb. 3.2 - 4 Symbolleiste in der Grundansicht
3
Legende zu Abb. 3.2 - 4
(1) Grundansicht
(2) Rüstung, Bestückfunktionen
(3) Fehler, Bestückfunktionen
(4) Förderer, Bestückfunktionen
(5) Portal 1 und 4, Einzelfunktionen
(6) Transport 1 und 2, Einzelfunktionen
(7) Marke teachen, Visionfunktionen
(8) Bauelement testen, Visionfunktionen
(9) Testprogramm SITEST starten
(10) GEM-Schnittstelle
3
HINWEISE zu Pkt. (6) und (10)
Die Einzelfunktionen für Transport 2 können nur bei konfiguriertem Doppeltransport aufgerufen
werden. 3
Å Klicken Sie das gewünschte Symbol in der Symbolleiste an.
Die Bedienoberfläche wird in die entsprechende Ansicht umgeschaltet.
Das Symbol für die gerade aktivierte Ansicht ist inaktiv.
3
1 8 9 10765432
