SIPLACE S oftwareanleitung SR.504.xx 3 Grafische Bedienoberfläche Ausgabe 01/03 DE 3.2 Komponenten der Bedienoberfläche 25 3.2.2 Symbolleiste in de r Grundansicht 3 Abb. 3.2 - 4 S ymbolleiste in der Grundansicht 3 Legend…
3 Grafische Bedienoberfläche SIPLACE Softwareanleitung SR.504.xx
3.2 Komponenten der Bedienoberfläche Ausgabe 01/03 DE
24
3
(grün) startet die kontextsensitive Hilfe zur aktuellen Ansicht 3
3
(rot) startet das Hilfesystem, das mögliche Ursachen für den aktuellen Fehler
und Behebungsmaßnahmen aufzeigt. 3
3
Nach erfolgreicher Fehlerbehebung wird der derzeit aktuelle Fehler gelöscht. 3
3
3
Die Maschinenoptionen wurden geändert. 3
3
Die Softwareoptionen wurden geändert. 3
3
Barcodegestütztes Nachfüllen von Bauelementen. 3
3
LP Barcode ist aktiviert. 3
3
Die Verbindung zum Programmiersystem ist unterbrochen. Es können keine Daten emp-
fangen werden. 3
3
Automatische Druckluftabschaltung ist aktiviert. 3
3
Automatische Druckluftabschaltung ist inaktiv. 3
3
Statusanzeige der Füllstandskontrolle (Option). 3
3
Statusanzeige für Traceability (Option)
Die detaillierte Beschreibung der einzelnen Zustände finden Sie im "Handbuch Trace-
ability" und in der Online-Hilfe. 3
SIPLACE Softwareanleitung SR.504.xx 3 Grafische Bedienoberfläche
Ausgabe 01/03 DE 3.2 Komponenten der Bedienoberfläche
25
3.2.2 Symbolleiste in der Grundansicht
3

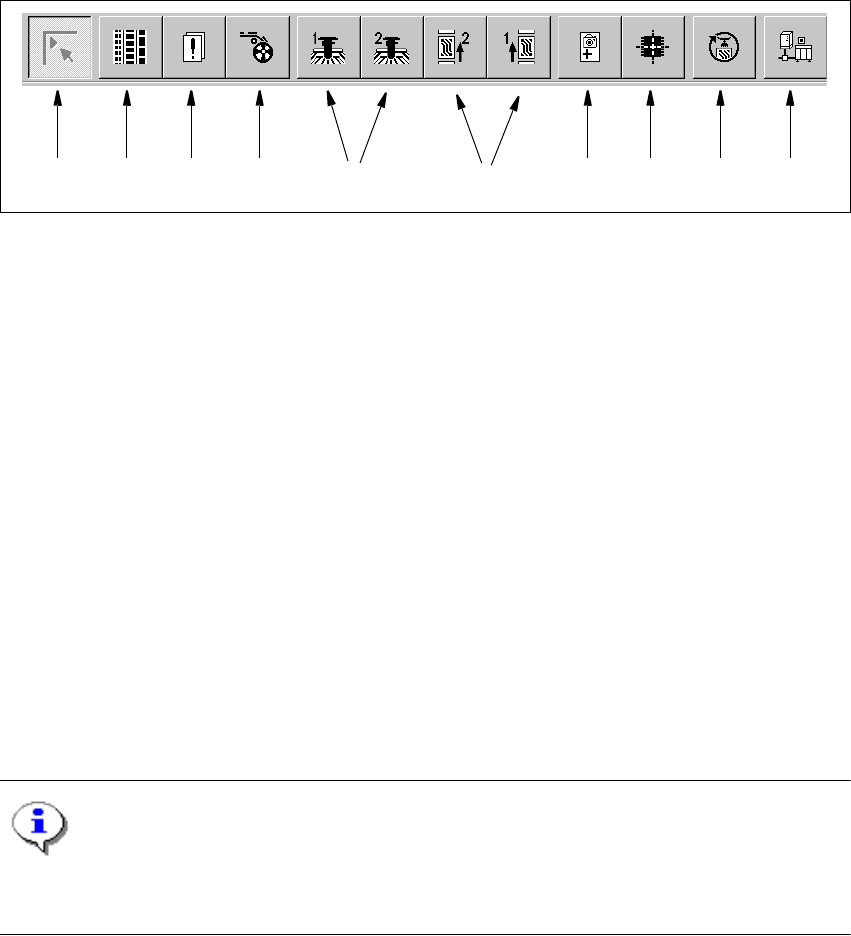

Abb. 3.2 - 4 Symbolleiste in der Grundansicht
3
Legende zu Abb. 3.2 - 4
(1) Grundansicht
(2) Rüstung, Bestückfunktionen
(3) Fehler, Bestückfunktionen
(4) Förderer, Bestückfunktionen
(5) Portal 1 und 4, Einzelfunktionen
(6) Transport 1 und 2, Einzelfunktionen
(7) Marke teachen, Visionfunktionen
(8) Bauelement testen, Visionfunktionen
(9) Testprogramm SITEST starten
(10) GEM-Schnittstelle
3
HINWEISE zu Pkt. (6) und (10)
Die Einzelfunktionen für Transport 2 können nur bei konfiguriertem Doppeltransport aufgerufen
werden. 3
Å Klicken Sie das gewünschte Symbol in der Symbolleiste an.
Die Bedienoberfläche wird in die entsprechende Ansicht umgeschaltet.
Das Symbol für die gerade aktivierte Ansicht ist inaktiv.
3
1 8 9 10765432
3 Grafische Bedienoberfläche SIPLACE Softwareanleitung SR.504.xx
3.3 Bedienoberfläche - Ansichten und Menüs Ausgabe 01/03 DE
26
3.3 Bedienoberfläche - Ansichten und Menüs
3.3.1 Ansichten
Um die jeweils erforderlichen Arbeiten mit Hilfe der Bedienoberfläche durchführen zu können,
muss diese bei Bedarf in eine andere Ansicht umgeschaltet werden. Dies kann durch Anklicken
des entsprechenden Symbols in der Symbolleiste (siehe Abschnitt 3.2.2) oder durch Auswahl der
entsprechenden Menüoption des Menüs „Ansicht“ (siehe Abschnitt 3.3.2.2) durchgeführt
werden. 3
3.3.2 Menüs
3.3.2.1 Menü „Betrieb“
Das Menü „Betrieb“ ist mit allen Menüfunktionen nur in der Grundansicht verfügbar.
In den Ansichten „Rüstung“, „Fehler“ und „Förderer“ und deren Unteransichten sind nur die Me-
nüfunktionen „Bearbeiten anhalten“ und „Bearbeiten“ verfügbar. In den übrigen Ansichten wird
das Menü „Betrieb“ nicht angezeigt. 3
HINWEIS
Die ausführliche Beschreibung der Menüfunktionen „Bearbeiten anhalten“, „Bearbeiten“ und
„Bearbeiten fortsetzen“ ist in Abschnitt 3.2.1 enthalten, da diese Funktionen gewöhnlich über die
entsprechenden Symbole im Arbeitsbereich aktiviert werden. 3
