SIPLACE Softwareanleitung SR.504.xx 3 Grafische Bedienoberfläche
Ausgabe 01/03 DE 3.2 Komponenten der Bedienoberfläche
19
3.2.1 Symbole im Arbeits- bzw. Anzeigebereich
In der Grundansicht werden bestimmte Betriebszustände (Bearbeiten, Fehler, usw.) mit Hilfe von
unterschiedlichen Symbolen oder durch farbige Kennzeichnung der entsprechenden Grafik im
Anzeigebereich signalisiert. 3

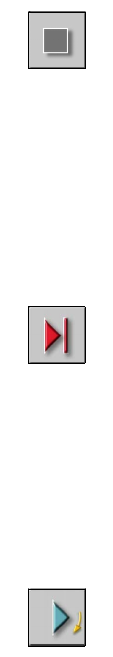

Bedeutung der Symbole für die einzelnen Betriebszustände 3
3
Hochlauf der Maschine und Referenzlauf 3
Wenn dieses Symbol angezeigt wird, sind die meisten Funktionen der Maschine nicht bedienbar.
Die Software wird geladen. Danach wird im Statusfeld der Zustand „Warten auf Referenzlauf“ und
die Aktion „Start-Taste betätigen“ angezeigt. 3
Å Betätigen Sie die Start-Taste. Der Referenzlauf wird durchgeführt.
Nach dem Referenzlauf ist die Maschine bereit zum Bestücken und das nachfolgende Symbol
wird angezeigt.
3
Bearbeiten anhalten 3
Die Maschine läuft, bzw. ist bereit. 3
Drücken der Schaltfläche: Die Maschine hält an. 3
Å Das Symbol wechselt auf das nachfolgend dargestellte Symbol. Dies wird solange angezeigt,
bis die aktuellen LP's fertig bestückt und in das Zwischen- oder Ausgabeband transportiert
wurden, d.h. die Bearbeitungsbänder leergefahren sind.
3
nach „Bearbeiten anhalten“ während des Leerfahrens der Bearbeitungsbänder 3
Die Maschine bestückt noch, es ist jedoch bereits Anhalten aktiviert. 3
Die Leiterplatten im Bearbeitungsband 1 und 2 bzw. im Mittenband werden fertig bestückt und
ins Zwischen- bzw. Ausgabeband gefahren. Danach wird die Maschine angehalten. 3
Drücken der Schaltfläche: Die Maschine läuft ohne Unterbrechung weiter. 3
(Das Dreieck im Symbol wird kontinuierlich von einem kleinen gelben Pfeil umrundet.)
Nach dem Leerfahren der Bearbeitungsbereiche wird das nachfolgende Symbol angezeigt. 3
3 Grafische Bedienoberfläche SIPLACE Softwareanleitung SR.504.xx
3.2 Komponenten der Bedienoberfläche Ausgabe 01/03 DE
20
3

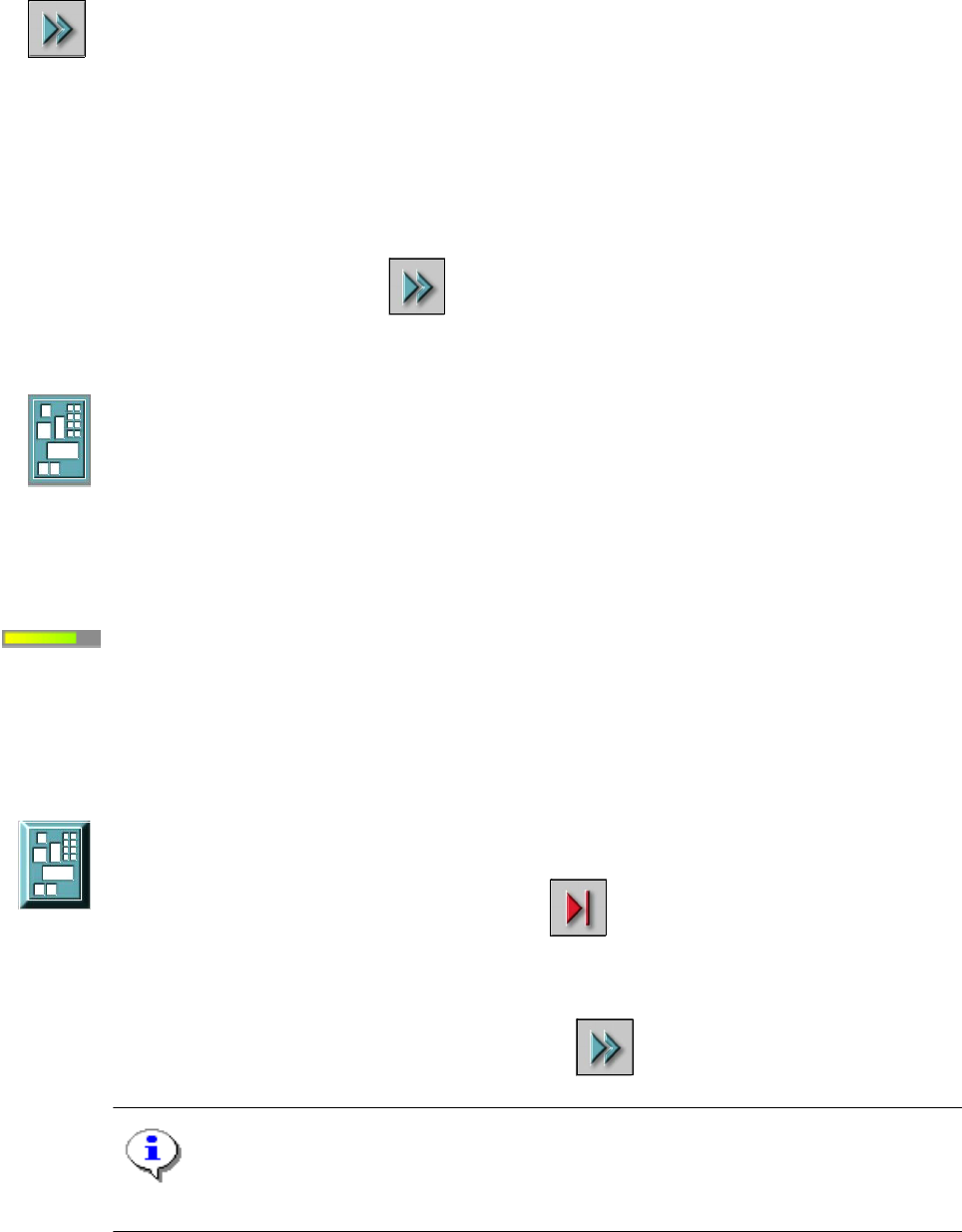

Bearbeiten fortsetzen 3
Die Maschine ist angehalten. 3
Drücken der Schaltfläche: Die Maschine bestückt weiter. 3
Das Symbol wird nach „Bearbeiten anhalten“ oder nach einem Maschinenstillstand angezeigt.
(Die Dreiecke im Symbol bewegen sich kontinuierlich von links nach rechts.)
Der unterbrochene Bearbeitungsvorgang kann nach erfolgreicher Fehlerbehebung fortgesetzt
werden. 3
Å Klicken Sie auf das Symbol .
Der Bearbeitungsvorgang wird fortgesetzt.
3
3
Leiterplatte in Bearbeitung 3
Die Leiterplatte ist vom System aufgenommen und wird bearbeitet. Das LP-Symbol wird in der
Farbe Blaugrün angezeigt. 3
3
Fortschrittsbalken: 3
In der Grundansicht wird für jede Leiterplatte, die in einem Bearbeitungsbereich bestückt wird, an-
gezeigt, wie weit der Bestückprozess fortgeschritten ist. Die Angabe bezieht sich nur auf den je-
weiligen Bearbeitungsbereich, nicht auf die komplette Bestückung der Leiterplatte. 3
3
3
Bearbeitung der Leiterplatte angehalten 3
Wurde die Bearbeitung mit „Bearbeiten anhalten“ oder bedingt durch Maschinenstillstand
nach einem Fehler oder Betätigung der Halt-Taste unterbrochen, wird das LP-Symbol in der Farbe
Blaugrün als Schaltsymbol angezeigt.
3
Die Bearbeitung kann durch Anklicken des Symbols
fortgesetzt werden. 3
HINWEIS
Nachfolgend wird die Vorgehensweise für das Abbrechen der Bearbeitung beschrieben. 3
SIPLACE Softwareanleitung SR.504.xx 3 Grafische Bedienoberfläche
Ausgabe 01/03 DE 3.2 Komponenten der Bedienoberfläche
21
Bearbeiten abbrechen 3
3
Å Klicken Sie die das entsprechende LP-Symbol an.
Befindet sich die Leiterplatte im Bearbeitungsband, wird folgende Dialogbox geöffnet.
3

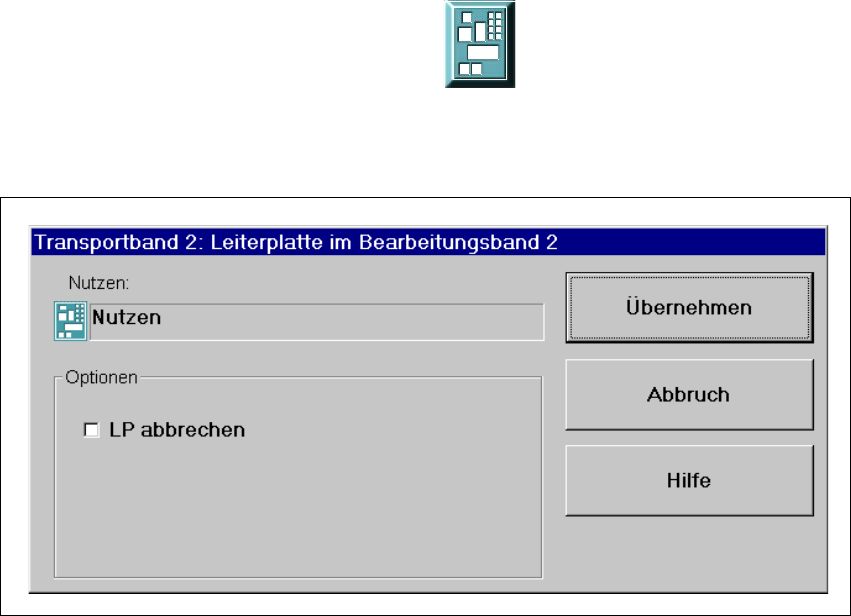

Abb. 3.2 - 2 Dialog „Transportband 2: Leiterplatte im Bearbeitungsband 2"
Å Aktivieren Sie das Kontrollkästchen „LP abbrechen“.
Å Klicken Sie die Schaltfläche Übernehmen an.
Die Bearbeitung der Leiterplatte wird abgebrochen.
Die nicht fertig bestückte Leiterplatte wird in das Ausgabeband transportiert, und der Bediener
wird aufgefordert, diese von Hand zu entnehmen.
