11
OM-1668
3.1 助焊剂涂敷单元的安装步骤
1010-001
3.1 助焊剂涂敷单元的安装步骤
注意
请小心装卸助焊剂涂敷单元，以免掉落。
助焊剂涂敷单元的掉落有可能会砸伤脚或助焊剂涂敷单元破损。
请一台一台操作，不要使其掉落。
Notice
(a) 在助焊剂涂敷单元悬浮的状态下使用，会成为导致装置 (SIGMA-G4/
G5) 的破损或吸取不良的原因。
请将助焊剂涂敷单元确实安装在送料器安装台上。
(b) 请将不使用的助焊剂涂敷单元从
料盘拉钩推车 ( 或批量更换推车 )
拆卸。
另外，运行长时间未使用过的装置时，会因助焊剂变硬而成为不良元
件的原因。
(c) 请不要在抬起刮板的状态下进行安装。
若在抬起刮板的状态下安装，就有可能撞到机盖导致破损。
Procedure
(1)在将助焊剂涂敷单元安装在料盘拉钩推车 ( 或批量更换推车 ) 上之前，
请确认送料器安装台上是否附着有垃圾或灰尘。
Note
在批量更换推车上安装使用时，需要推车对应规格 (GS-FX010)。
(2)在所定 FdrNo. 位置上安装助焊剂涂敷单元。
Notice
请在正确的 FdrNo. 位置上安装助焊剂涂敷单元。
误装时，发生出错，显示异常界面。
请解除错误，重新安装到正确位置。
(3)握住把手 1 和 2，对准送料器安装台的轨道，插入助焊剂涂敷单元的前端。
Notice
请将助焊剂涂敷单元确实安装在送料器安装台的轨道上。
12
OM-1668
1010-001

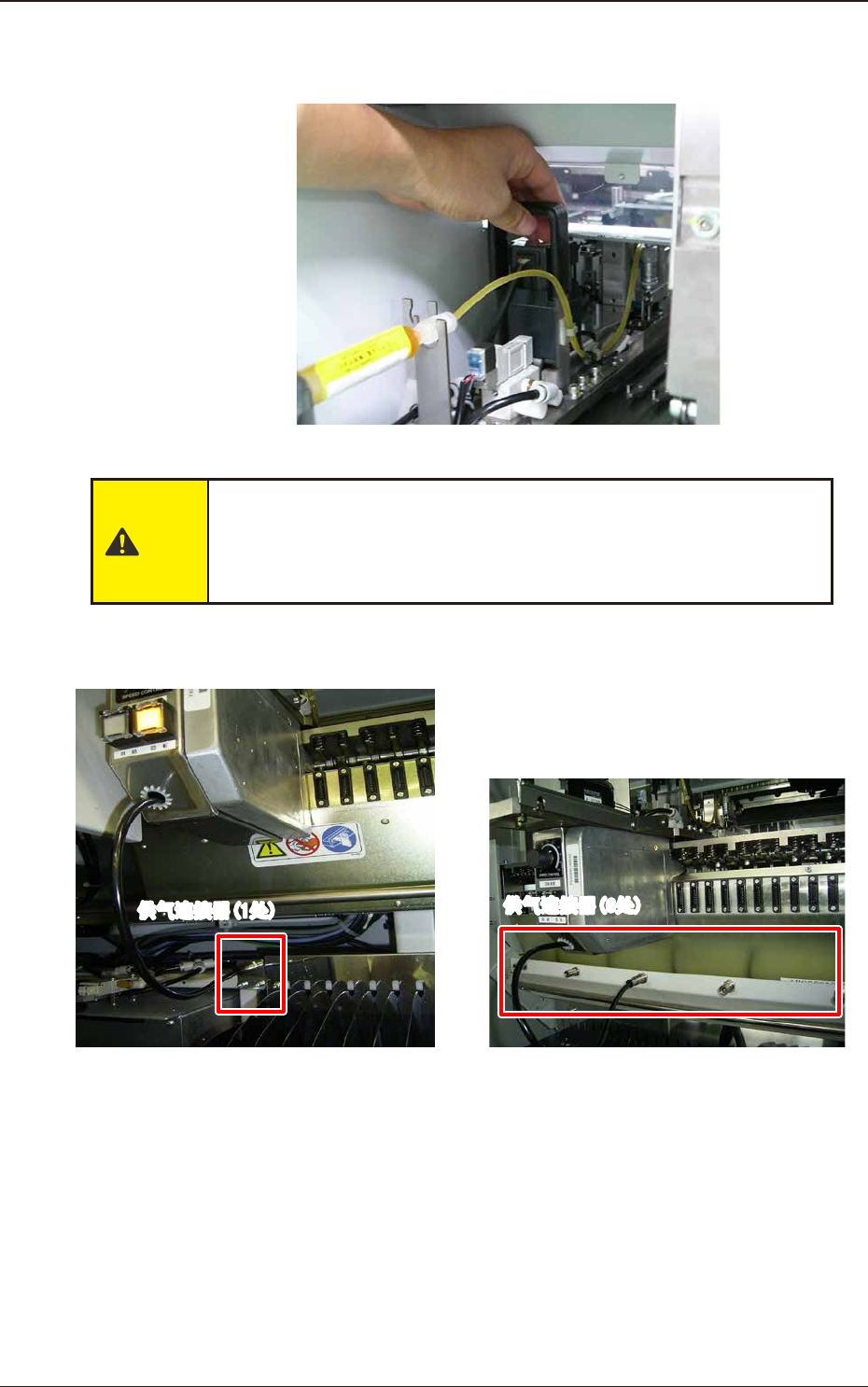

(4)慢慢按压把手 2 插入，直到发出喀嚓声。
此时，请确认助焊剂涂敷单元的连接器已确实连接。
F11
注意
将助焊剂涂敷单元插入到送料器安装台时，请避免被把手 1 和机
盖夹手。
若被夹手，就有可能受伤。
(5)向助焊剂涂敷单元供气。
料盘拉钩推车时
批量更换推车时
(推车对应特殊规格(GS-FX010))
供气连接器(1处)
供气连接器(6处)
F12
3.1 助焊剂涂敷单元的安装步骤
13
OM-1668
1010-001
3.2 助焊剂涂敷单元的拆卸步骤
3.2 助焊剂涂敷单元的拆卸步骤
注意
请小心装卸助焊剂涂敷单元，以免掉落。
助焊剂涂敷单元的掉落有可能会砸伤脚或助焊剂涂敷单元破损。
请一台一台操作，不要使其掉落。
Procedure
(1)从料盘拉钩推车 ( 或批量更换推车 ) 卸下供气连接器。
(2)压紧固解除杆。
(3)慢慢将助焊剂涂敷单元拉到前侧。
