26 OM-1668 “ 手动 ” 时 用下图中的符号输入第一点、第二点的标记坐标。 俯视图 (+) (+) 手动时 F23 1010-001 5.1 元件数据库
25
OM-1668
[8] 助熔剂 ( 助焊剂 ) 膜厚度 [mm]
进行助焊剂膜厚度的设定。
从与助焊剂涂敷单元的助焊剂膜厚度一致的单元开始进行涂敷。
•
数据的设定范围
0.00 ～ + 0.999
Note
“
0mm
”
时无指定。
[9] 助熔剂类别
从不指定、类别 1 ～类别 9 中选择。
从与助焊剂涂敷单元的类别一致的助焊剂涂敷单元开始进行涂敷。
Note
设定为
“
不指定
”
时，从搭载单元中最小通道编号的单元开始进行涂
敷。
[10] 个别识别标记
进行个别识别标记的设定。
“
自动
”
时
顶部元件的球体配置和底部元件上面的焊盘配置相同，因此设定方法
为
“
自动
”
时，从顶端元件数据库的球体配置当中选择最适当的球体作
为个别识别标记坐标。

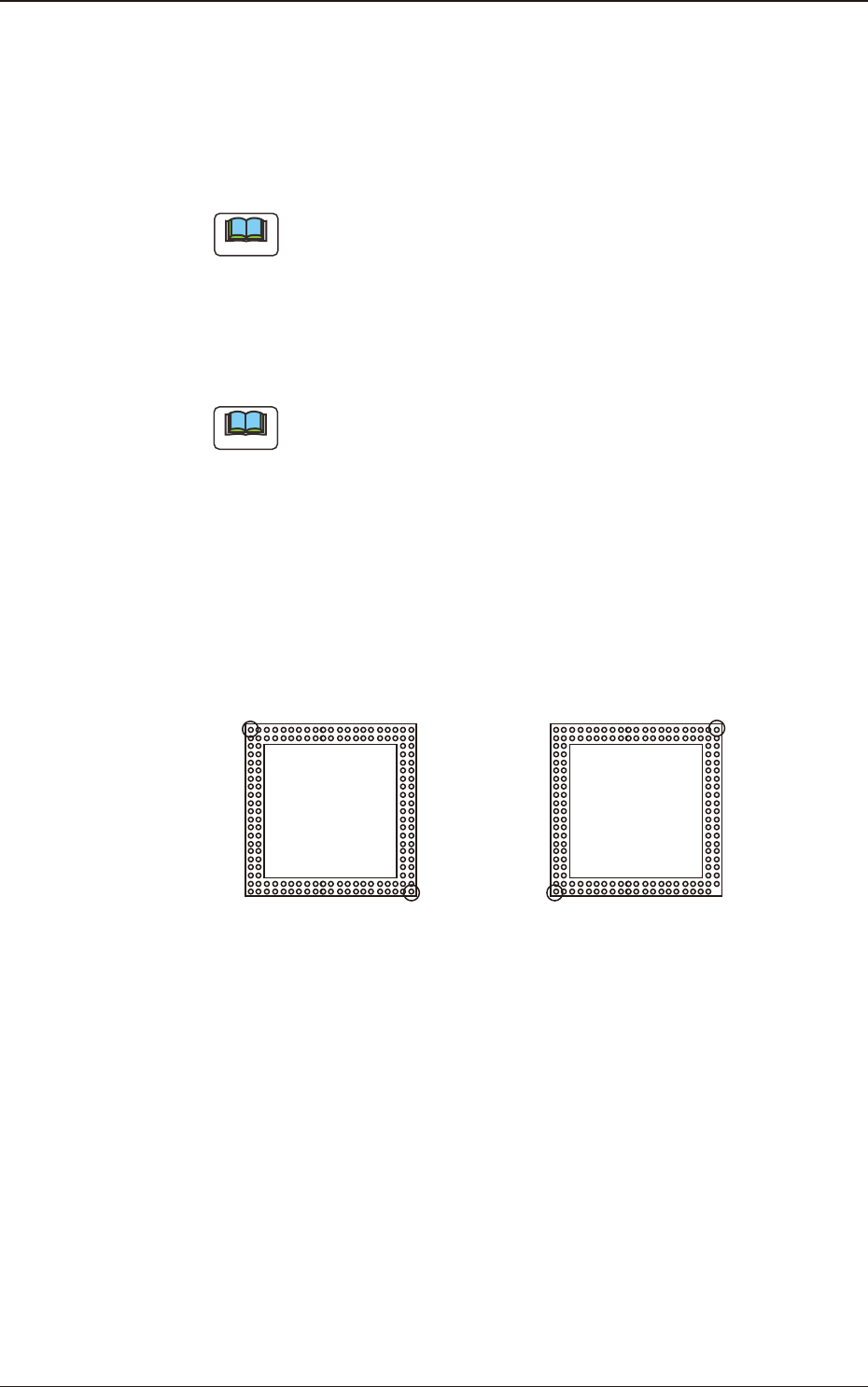

TopView
俯视图 俯视图
通 常
作为各个识别标记坐标，选择左上、
右下的球体位置。
无右下球体时等
自动选择右上、左下球体
位置等最适合位置。
自动时 F22
5.1 元件数据库
1010-001
26
OM-1668
“
手动
”
时
用下图中的符号输入第一点、第二点的标记坐标。
俯视图
(+)
(+)
手动时 F23
1010-001
5.1 元件数据库
27
OM-1668
1010-001
5.2 线路板程序
5.2.1 元件配置数据 ( 带式送料器 )
设定在送料器安装台的哪个送料器编号上搭载助焊剂涂敷单元。
装置背面
送料器安装台2
送料器安装台1
装置正面
单元5
单元6
单元4
单元3
单元2
单元1
送料器安装台和助焊剂涂敷单元的位置关系 F24
Note
每个送料器安装台上可配置 6 台助焊剂涂敷单元。
5.2 线路板程序
