OM-1668 1010-001 A 附加资料
52
OM-1668
1010-001
项 目 内 容
8. 设置位置 可以安装在料盘拉钩推车 ( 或批量更换推车 ) 上的任意位置。
安装位置 (Fdr.No.)
料盘拉钩推车 模块 1 109 ～ 113
模块 2 209 ～ 213
批量更换推车 模块 1 103 ～ 153
模块 2 203 ～ 253

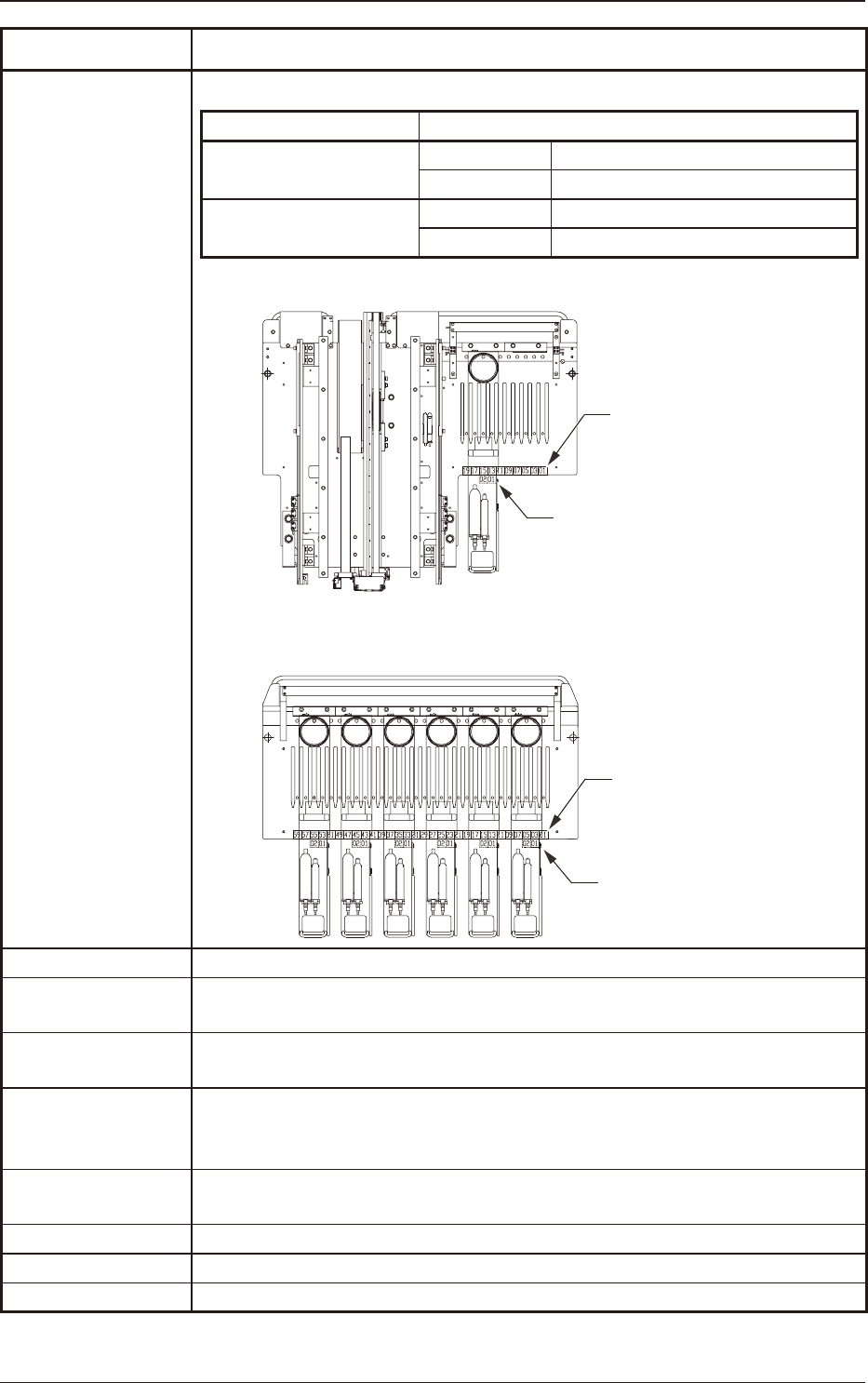

料盘拉钩推车时的设置示例
Fdr. No.
(01～19)
助焊剂涂敷单元连接器
注 :不能在料盘拉钩推车的 Fdr.No.01 ～ 07 上设置助焊剂涂敷单元。
批量更换推车时的设置示例
Fdr. No.
(01～59)
助焊剂涂敷单元连接器
9. 旋转速度设定 用可变电位器手动设定
10.使用电源 从主机装置 (SIGMA-G4/G5) 供给 DC24V 电压 (40W)
参考:从送料器安装台的抽屉式连接器供给
11.维护保养性
• 搭载在推车电源单元 ( 选购件 ) 进行。
• 旋转盘可以装卸。
12.元件供给形式 多层盘式送料器 (GS-FP100/200)、
往返式送料器 (GS-FP300)、带式送料器 (GT-****)
注 :使用元件尺寸依据料盘规格。
13.输入输出 I/F 用 HLS 通讯以及窜口通讯进行 I/F。
参考 :经过送料器安装台的抽屉式连接器
14.装置尺寸 约宽 76mm × 长 548mm×高 282mm
15.装置质量 约 9.0kg
16.其他
• 不能使用助焊剂涂敷单元的相互直通运行功能。
T1E1-2
11. 规 格
OM-1668
1010-001 A
附加资料
OM-1668
1010-001 B
