14 OM-1668 3.3 注射器更换步骤 1010-001 3.3 注射器更换步骤 就注射器的更换步骤进行说明。 警告 根据需要，请戴手套、口罩等保护用具，尽量避免助焊剂接触到 皮肤。 直接接触或误饮时，有可能受刺激或危害健康。 注意 助焊剂是易燃物品，使用时请远离火源。 Procedure (1) 拧松托架 ( 后 ) 的螺丝钉，拆卸注射器。 注射器 托架 ( 后 ) 螺丝钉 F13
13
OM-1668
1010-001
3.2 助焊剂涂敷单元的拆卸步骤
3.2 助焊剂涂敷单元的拆卸步骤
注意
请小心装卸助焊剂涂敷单元，以免掉落。
助焊剂涂敷单元的掉落有可能会砸伤脚或助焊剂涂敷单元破损。
请一台一台操作，不要使其掉落。
Procedure
(1)从料盘拉钩推车 ( 或批量更换推车 ) 卸下供气连接器。
(2)压紧固解除杆。
(3)慢慢将助焊剂涂敷单元拉到前侧。
14
OM-1668

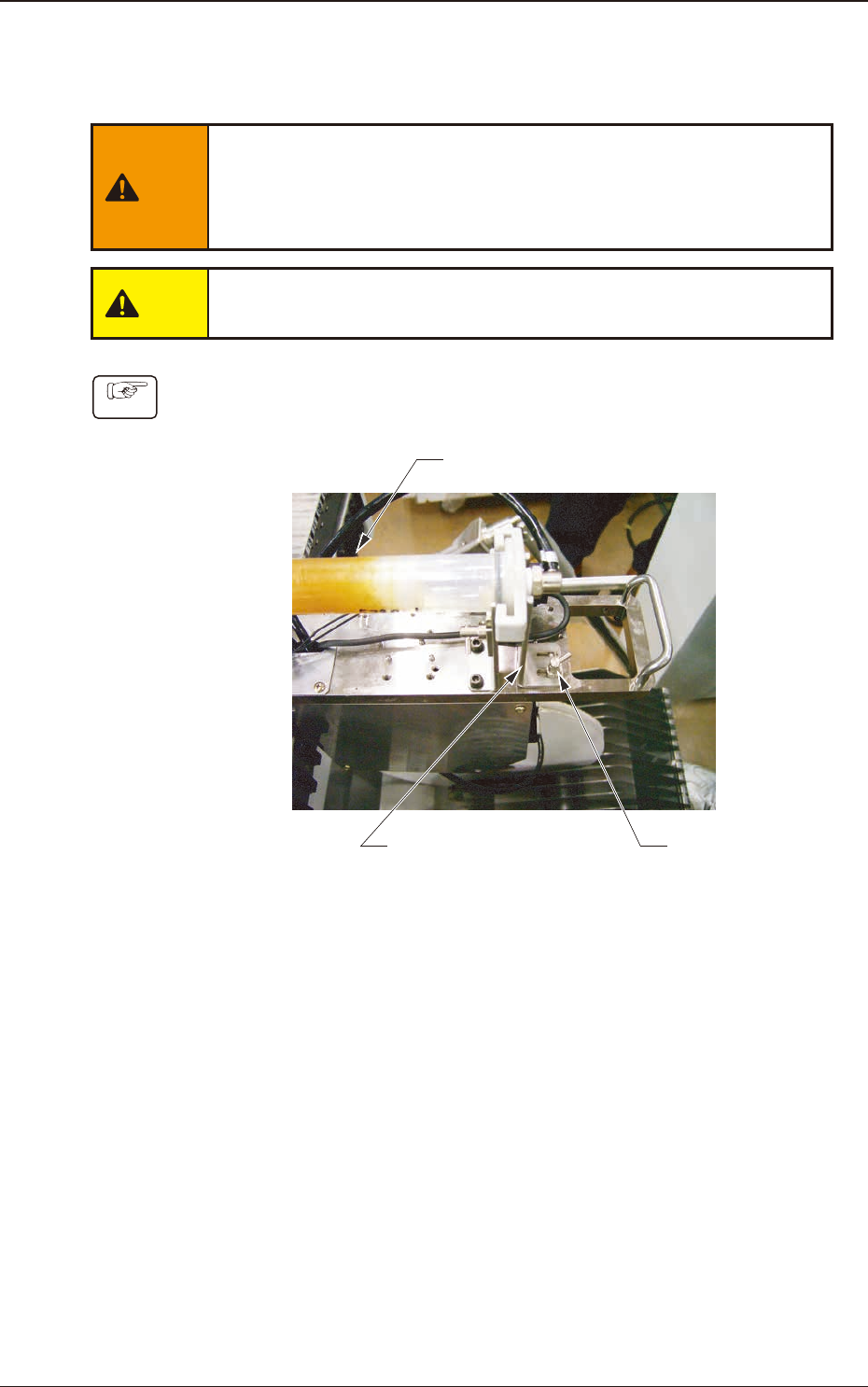

3.3 注射器更换步骤
1010-001
3.3 注射器更换步骤
就注射器的更换步骤进行说明。
警告
根据需要，请戴手套、口罩等保护用具，尽量避免助焊剂接触到
皮肤。
直接接触或误饮时，有可能受刺激或危害健康。
注意
助焊剂是易燃物品，使用时请远离火源。
Procedure
(1)拧松托架 ( 后 ) 的螺丝钉，拆卸注射器。
注射器
托架 ( 后 )
螺丝钉
F13
15
OM-1668
3.3 注射器更换步骤
1010-001
(2)拆卸适配器管。
加氟管
适配器管
F14
(3)拆卸加氟管。
加氟管
F15
(4)更换注射器。
( 安装到配合注射器尺寸的托架上。)
(5)安装加氟管。
(6)安装适配器管。
(7)拧紧托架 ( 后 ) 的螺丝钉，固定注射器。
