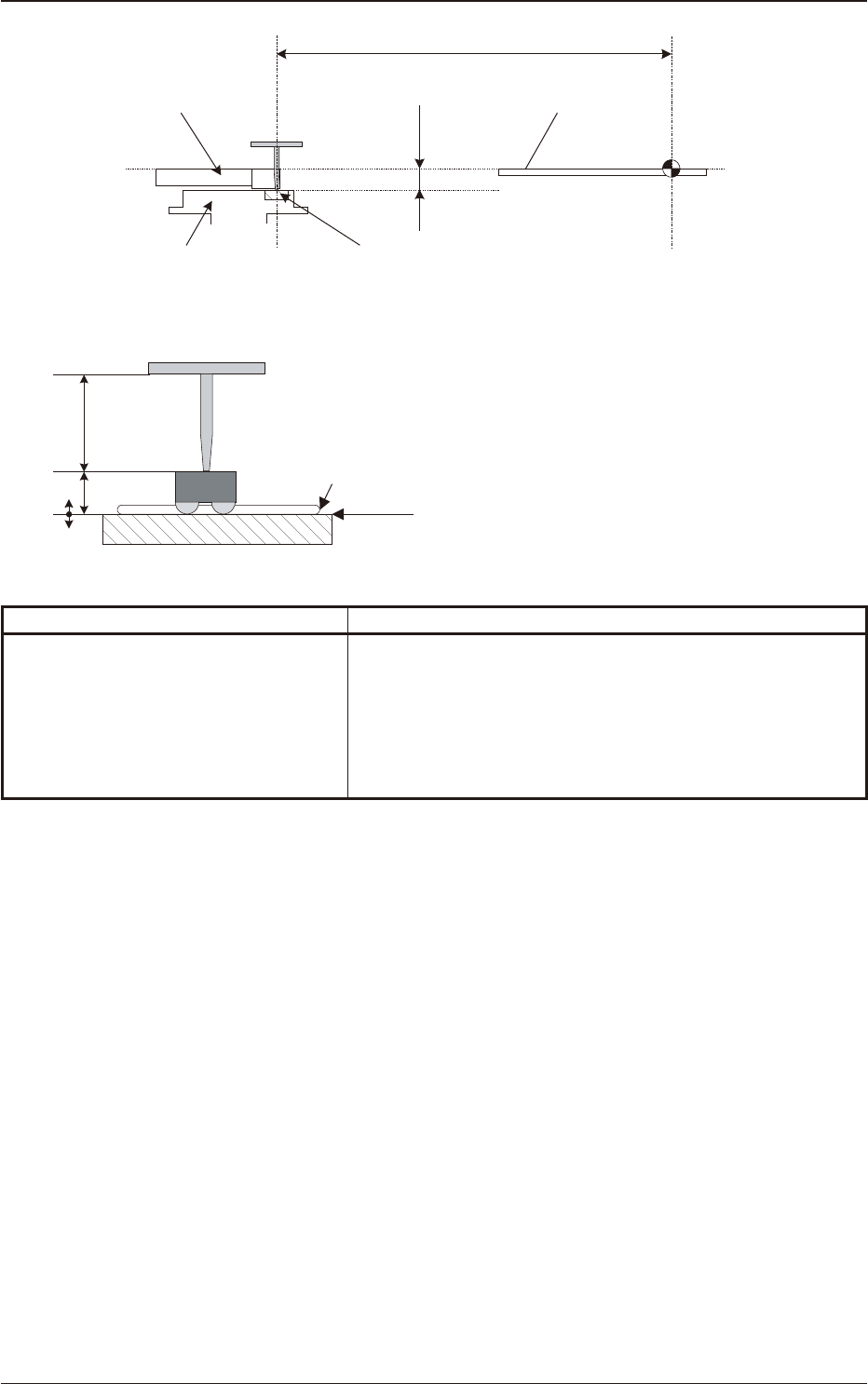

7. 补正值
线路板定位上面
涂敷基准面
11.5
刮板
旋转盘
523.0
涂敷位置
助焊剂涂敷
单元
模块中央基准
涂敷基准面
助焊剂
涂敷水准
元件厚度(t)
吸嘴长度
元件浸涂时
-
+
F39
名 称 详 细
离线路板上面的高度 11.5mm
+ 送料器补正值(A)L
+ 助焊剂涂敷单元内补正值 L
- 元件厚度 (t)
- 元件厚度 (Ut)
+ 涂敷水准
T5
42
OM-1668
8. 维护保养
8.1 维护保养时的注意事项
为在良好的状态下运行助焊剂涂敷单元，对点检、清扫、调整进行说明的项
目。
请确保定期实施助焊剂涂敷单元的维护保养。
注意
请由受过训练的维修人员按规定的步骤慎重进行维护保养工作。
8.2 维护保养准备
请作以下的准备。
•
棉纱(剩布)
请尽可能使用不掉纱头的棉纱。
Notice
掉落的纱头会导致机器故障。
•
工业酒精
严禁在非指定部位使用。
1010-001
8. 维护保养
43
OM-1668
1010-001
8.3 维护保养方法
8.3 维护保养方法
8.3.1 各部维护保养的查看方法
按助焊剂涂敷单元的各周期记载必要的维护保养。
点检、清扫、注油、调整部位的查看方法
每天 清扫 所要时间:3分钟
刮板
用浸过工业酒精的棉纱擦拭留在刮板
上的助焊剂。
[1] [2]
[3]
F40
[1]:表示维护保养部位。
[2]:表示维护保养的周期与内容。
[3]:表示维护保养的详细内容。
8.3.2 每天维护保养
维护保养部位
作 业 作业用具 检 查
名 称 参照图
旋转盘 旋转盘上面 F41 清扫 棉纱、工业酒精
刮板
刮板 F41 清扫 棉纱、工业酒精
刮板背面 F41 清扫 棉纱、工业酒精
