5 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4 5.2 Einzelfunktionen Portal Softwareversion SR.406.xx Ausgab e 02/2000 DE 180 5.2.3.1 Funktionen In der Ansi cht "Port alfunkti onen" stehen die nachfolg e…
Betriebsanleitung SIPLACE 80S-20/F4 5 Einzelfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 5.2 Einzelfunktionen Portal
179
5.2.3 Ansicht "Portalfunktionen"
Å Klicken Sie in der gerade aktuellen Ansicht der Einzelfunktionen Portal das Symbol an.
Die Bedienoberfläche wird auf die Ansicht "Portalfunktionen" umgeschaltet (siehe Abb. 5.2 - 3).
5
Abb. 5.2 - 3 Ansicht "Portalfunktionen"
HINWEIS
Alle Verfahrfunktionen der Hauptachsen (x, y) müssen mit der Start-Taste ausgelöst werden.
Am Bildschirm werden Sie durch die im Statusfeld angezeigte Meldung "Start-Taste betätigen"
zum Betätigen der Start-Taste aufgefordert.
Sind die Schutzhauben nicht geschlossen, werden Sie durch die Meldung "Abdeckung schließen"
im Statusfeld aufgefordert. 5
5
5 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4
5.2 Einzelfunktionen Portal Softwareversion SR.406.xx Ausgabe 02/2000 DE
180
5.2.3.1 Funktionen
In der Ansicht "Portalfunktionen" stehen die nachfolgend beschriebenen Funktionen zum Testen
des Portals zur Verfügung. Durch Anklicken der entsprechenden Schaltfläche wird die ge-
wünschte Funktion ausgelöst. 5
Rüstposition anfahren 5
Mit dieser Funktion kann die Rüstposition des Portals überprüft werden.
In der Rüstposition ist das Portal in einer Position, in der es möglich ist, Förderer zu entnehmen
und umzurüsten.
Å Klicken Sie die Schaltfläche Rüstposition anfahren an, und betätigen Sie, so oft Sie dazu auf-
gefordert werden, die Start-Taste.
Das Portal fährt (aus dem Förderbereich heraus) in die Rüstposition.
Serviceposition anfahren 5
Mit dieser Funktion kann die Serviceposition des Portals überprüft werden.
In der Serviceposition befindet sich das Portal in einer Position, in der es möglich ist, Arbeiten
am Bestückkopf sowie an anderen Teilen des Portals durchzuführen.
Å Klicken Sie die Schaltfläche Serviceposition anfahren an, und betätigen Sie, so oft Sie dazu
aufgefordert werden, die Start-Taste. Das Portal fährt in die Serviceposition.
Warteposition anfahren 5
Mit dieser Funktion kann die Warteposition des Portals überprüft werden.
Die Warteposition ist die Position in der Maschine, welche das Portal anfährt, wenn es für den
Bestückablauf nicht benötigt wird.
Å Klicken Sie die Schaltfläche Warteposition anfahren an, und betätigen Sie, so oft Sie dazu
aufgefordert werden, die Start-Taste. Das Portal fährt in die Warteposition.
Nullimpuls anfahren 5
Mit dieser Funktion kann der Nullimpuls des Portals überprüft werden.
Der Nullimpuls ist der Nullpunkt des Portals, auf den sich die Zählvorgänge der Inkrementalge-
ber beziehen. Beim Referenzlauf fährt das Portal diesen Nullpunkt an.
Å Klicken Sie die Schaltfläche Nullimpuls anfahren an, und betätigen Sie, so oft Sie dazu auf-
gefordert werden, die Start-Taste. Das Portal fährt den Nullpunkt der x- und y-Achse an.
Portalreferenzlauf 5
Mit dieser Funktion führt das aktive Portal mit der x- und y-Achse einen Referenzlauf durch.
Dabei fahren die Achsen ihre Nullpunkte an, um deren Lage in der Maschine festzustellen.
Å Klicken Sie die Schaltfläche Portal Referenzlauf an, und betätigen Sie, so oft Sie dazu auf-
gefordert werden, die Start-Taste. Das Portal führt einen Referenzlauf durch.
Betriebsanleitung SIPLACE 80S-20/F4 5 Einzelfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 5.2 Einzelfunktionen Portal
181
5.2.4 Ansicht "Vakuumtest"
Å Klicken Sie in der gerade aktuellen Ansicht der Einzelfunktionen Portal x das Symbol an.
Die Bedienoberfläche wird auf die Ansicht "Vakuumtest" umgeschaltet (siehe Abb. 5.2 - 4).
5

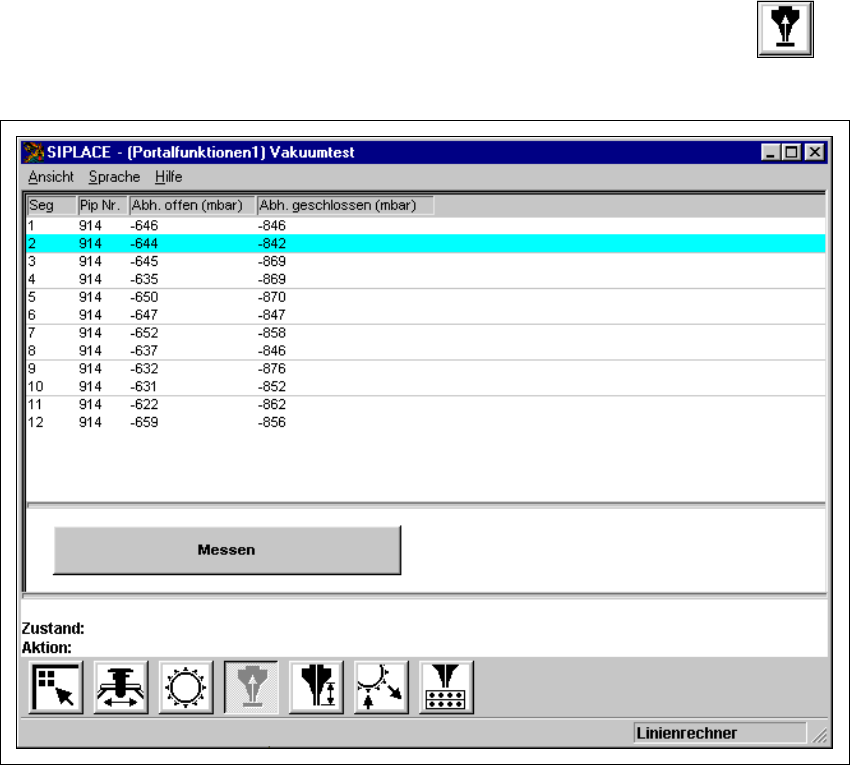

Abb. 5.2 - 4 Ansicht "Vakuumtest" (12-Segment-Revolverkopf)
