Betriebsanleitung SIPLACE 80S-20/F4 8 Fehlerinfo und Diagnose
Softwareversion SR.406.xx Ausgabe 02/2000 DE 8.4 Diagnose
397
8.4.2.2 Diagnose-Schaltflächen
Sie können zwischen drei verschiedene Möglichkeiten wählen, um die Diagnose zu starten.
Diagnose mit automatischer Übernahme der Fehlermeldung
Durch Klicken auf diese Schaltfläche starten Sie die Diagnose für den in der Statuszeile ange-
zeigten Fehler.
Diagnose mit manueller Eingabe der Fehlermeldung
Å Klicken Sie auf diese Schaltfläche.
Å Geben Sie die Fehlernummer, für den Sie die Diagnose starten wollen, in das Eingabefeld
ein und bestätigen Sie mit Enter.
Abb. 8.4 - 4 Diagnose mit manueller Eingabe der Fehlermeldung
Legende zu Abb. 8.4 - 4
1 Eingabefeld
8 Fehlerinfo und Diagnose Betriebsanleitung SIPLACE 80S-20/F4
8.4 Diagnose Softwareversion SR.406.xx Ausgabe 02/2000 DE
398

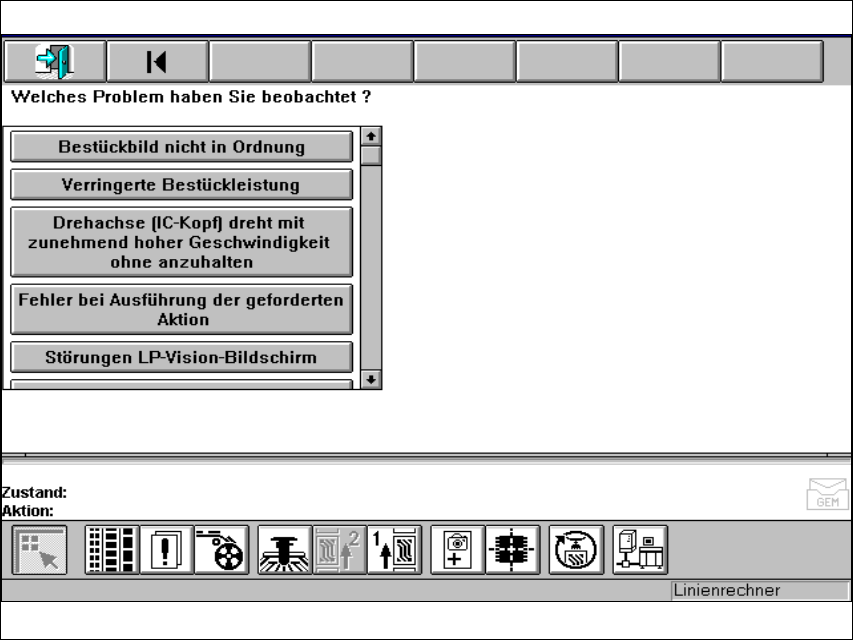

Diagnose eines Fehlers ohne Fehlermeldung
Durch Klicken auf diese Schaltfläche starten Sie die Diagnose für Fehler, für die es keine Fehler-
meldung gibt, wie z.B. verringerte Bestückleistung, schlechtes Bestückbild usw.
Abb. 8.4 - 5 Diagnose eines Fehlers ohne Fehlermeldung
Betriebsanleitung SIPLACE 80S-20/F4 8 Fehlerinfo und Diagnose
Softwareversion SR.406.xx Ausgabe 02/2000 DE 8.4 Diagnose
399
8.4.3 Vorgehensweise
HINWEIS
Die Vorgehensweise wird anhand eines Beispieles mit Diagnose mit automatischer Über-
nahme der Fehlermeldung erklärt. Die Vorgehensweise ist für alle Diagnosemöglichkeiten und
Fehlermeldungen identisch. 8
Tritt ein Fehler auf, wird die Fehlermeldung in der Statuszeile des Grundbildschirmes angezeigt
(siehe ).
Å Klicken Sie die Schaltfläche Diagnose.
Å Klicken Sie die Schaltfläche Diagnose mit automatischer Übernahme der Fehlermeldung.
Å Klicken Sie den Info-Button und beachten Sie diese Informationen.
HINWEIS
Beachten Sie immer die Informationen falls ein Info-Button angezeigt wird. 8
Abb. 8.4 - 6 Information zum jeweiligen Fehler abfragen
