11.2 Bauelementebarcode
11.2.1 Allgemeines
Der Bestückautomat bietet die Möglichkeit, die Spurbelegung mit Hilfe eines Barcodelesers auf
Übereinstimmung zu überprüfen und Bauelementedaten von Bauelementespulen zu lesen.
11
Abb. 11.2 - 1 Bauelemente -Barcodeleser
(1) Barcodeleser
Spurbelegung
Für die Spurbelegung sind an den seitlichen Schutzscheiben vierstellige Barcodestreifen ange-
bracht. Die erste Stelle dient zur Identifizierung des BE-Tisches (1 oder 2), die restlichen drei
Stellen geben die Spurnummer an. An beiden Enden des Barcodestreifens sind Return-Bar-
codes angebracht. Diese Barcodestreifen sind fortlaufend in Zweierschritten (1, 3, 5, 7...) num-
meriert und gelten für jeweils 2 Spuren (Barcode 1 = Spur 1 und 2).
11 Stationserweiterungen / Hardware Betriebsanleitung SIPLACE 80S-20/F4
11.2 Bauelementebarcode Softwareversion SR.406.xx Ausgabe 02/2000 DE
462
Bauelemente
Um zum Beispiel den Vorrat an Bauelementen mit den geforderten Mengen aus der Rüstdatei zu
vergleichen (Nachfüllkontrolle), können Daten von den Bauelementspulen gelesen werden.
Das erfolgreiche Einlesen eines jeden Datensatzes wird durch ein akustischen Signal quittiert.
HINWEIS 11
Die Option BE-Barcodeleser muss am Linienrechner konfiguriert sein.
Barcodes, die mit der Ziffer 1 oder 2 beginnen und weniger als 5 Zeichen lang sind, werden als
Spurbarcodes interpretiert. Alle anderen Barcodes, die nicht mit der Ziffer 1 oder 2 beginnen und
länger als 5 Zeichen sind, werden als BE-Barcodes interpretiert. 11
11.2.2 Hinweise zur Bedienung
– Der Barcodeleser muss angeschlossen sein.
– Der Barcode muss für das jedes Bauelement am Linienrechner eingegeben sein.

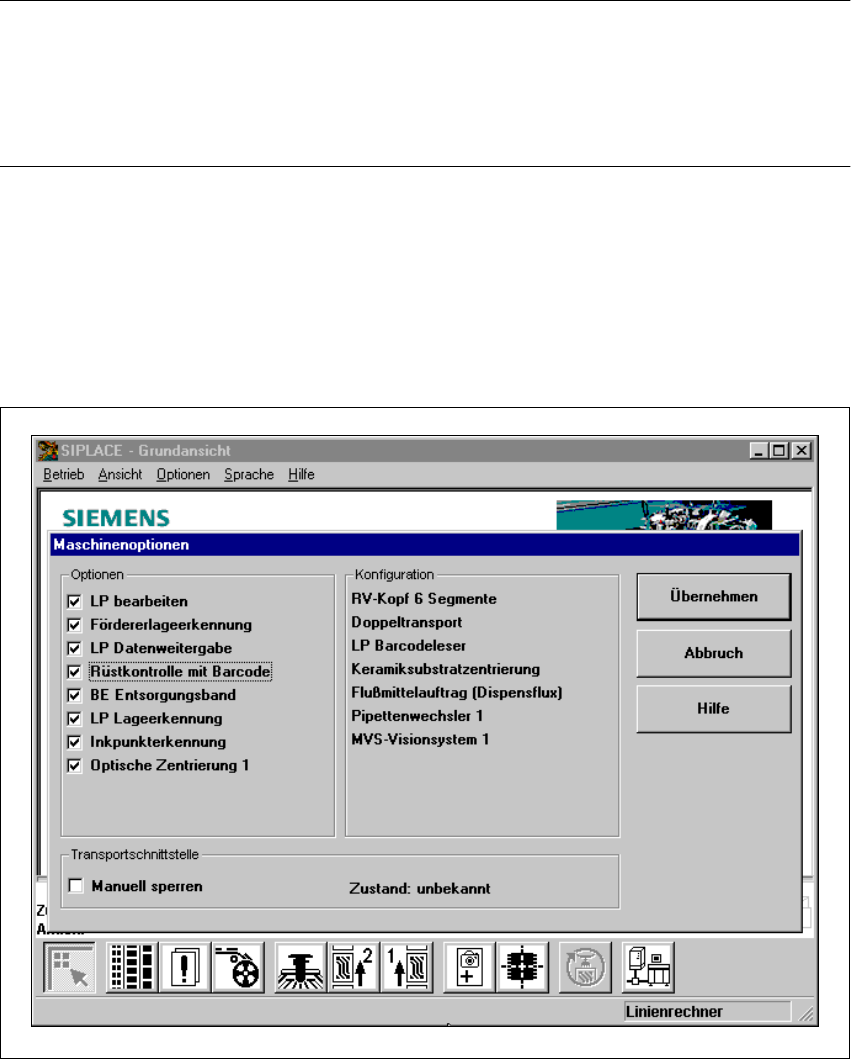

Å Aktivieren Sie dazu im Menü Maschinenoptionen die Funktion „Rüstkontrolle mit Barcode“.
11
Abb. 11.2 - 2 Rüstkontrolle mit Barcode
Betriebsanleitung SIPLACE 80S-20/F4 11 Stationserweiterungen / Hardware
Softwareversion SR.406.xx Ausgabe 02/2000 DE 11.2 Bauelementebarcode
463
HINWEIS: 11
Wird eine Stelle des Barcodes mit einem Filter belegt (mit Stern * belegt), wird diese Stelle nicht
ausgewertet. Auf diese Weise lassen sich im Barcode enthaltene Daten wie beispielsweise das
Datum oder der Firmenname ausblenden. 11
– Ist am Linienrechner der Bauelemente-Barcode aktiviert und in der Station „Rüstkontrolle mit
Barcode“ in den Maschinenoptionen eingeschaltet, so ist "Stellplatz vollsetzen" und "Spur mit
Barcode vollsetzen" nicht manuell möglich.
– Bei Spuren mit Bauelementen ohne Barcode ist trotz eingeschalteter Nachfüllkontrolle ein ma-
nuelles "Vollsetzen" möglich.
Möglichkeiten, wenn der Barcode nicht lesbar ist
Å Schalten Sie die Nachfüllkontrolle in den Maschinenoptionen aus.
Å Geben Sie den Barcode von Hand ein.
11.2.3 Bedienung
Å Wählen Sie im Menü Rüstung die Ansicht „Leere Spuren“.
Å Lesen Sie mit dem Barcodeleser den gewünschten Spurbarcode.
Falls die Spur in der Rüstung vorhanden ist und das Bauelement einen Barcode hat,
erscheint der Dialog „Rüstkontrolle mit Barcode“ mit Angabe der entsprechenden Spur.
HINWEIS 11
Den Dialog können Sie durch Anklicken der gewünschten Spur öffnen oder durch Anklicken
des Buttons „Rüstkontrolle mit Barcode“. 11
Bei erfolgreichem Vergleich und anschließendem Einlesen des Return-Barcodes kann die Spur
vollgesetzt werden.
