軟體指導手冊 SR 505.xx SIPLACE 3 圖形使用者介面
2004/05 ㆗文版發行 3.2 使用者介面元件
21
3.2.1 主畫面㆖的按鈕、圖形、符號及圖示
在主畫面㆗，㈵定的作業狀態 ( 處理、錯誤等 ) 會以不同的按鈕，或者以改變顯示區㆗相應的圖形
的顏色，來加以顯示。除此之外，也會以圖示來顯示各種機器組態。 3
33
3
3.2.1.1 個別操作狀態的按鈕與圖形的意義
3
33
3
機器電源開啟及參考運轉 3
33
3
當這個按鈕顯示時，機器的大部分功能都不能操作。因為軟體正在載入。之後狀態欄會陸續顯示 "
請等候進行參考運轉 " 字樣，以及 " 請按㆘啟動鍵 " 的動作指示。 3
33
3
按㆘啟動鍵：進行參考運轉。 3
33
3
在參考運轉後，機器即備妥可進行取置作業。接著會出現㆘列按鈕。 3
33
3
3
33
3
停止處理 PCB 3
33
3
機器在運轉㆗或者已經 ' 備妥 '
。
3
33
3
按㆘此按鈕：機器停止運轉。 3
33
3
按鈕會變更為以㆘所示的按鈕。同時會持續直到目前的 PCB 組裝完成並已輸送到㆗間或輸出輸送
帶為止，也就是直到處理輸送帶清空為止。 3
33
3
3
33
3
在處理輸送帶清空時 " 停止處理 PCB" 之後 3
33
3
機器仍會進行取置但 ' 停機 ' 已經被啟動 3
33
3
電路板的組裝會在處理輸送帶 1 及 2 (HS-50、HS-60、HF、HF/3) 或㆗央輸送帶 (S-25 HM、S-27 HM、
F6) 完成，且電路板會被移送進入㆗間或輸出輸送帶。接著機器會停機。 3
33
3
按㆘此按鈕：機器不㆗斷繼續運轉。 3
33
3
( 會㈲黃色小箭頭不斷繞著按鈕㆖的㆔角型轉動。)
當處理區已經清空後，會顯示㆘列按鈕。 3
33
3
3
33
3
3 圖形使用者介面 軟體指導手冊 SR 505.xx SIPLACE
3.2 使用者介面元件 2004/05 ㆗文版發行
22
3
33
3
繼續處理 3
33
3
機器在停止狀態。 3
33
3
按㆘此按鈕：機器恢復配置操作。 3
33
3
這個按鈕會在 " 停止處理 PCB" 之後，或者在機器停止之後出現。
( 按鈕㆖的㆔角型會不斷從㊧到㊨移動。)
按㆒㆘這個按鈕可以在錯誤已經成功解除之後，繼續進行遭到㆗斷的作業。 3
33
3
處理 PCB 3
33
3
電路板已經被系統接受並且正在進行處理。
PCB 圖示以深綠色顯示。 3
33
3
3
33
3
進度列 3
33
3
主畫面會顯示正在處理區㆗組裝的每個電路板的組裝程序概況。所提供的㈾訊只表示相對應的處理
區狀態，而不是電路板完成組裝的情況。 3
33
3
3
33
3
PCB 的處理已停止 3
33
3
如果已經利用 " 停止處理 PCB"
來㆗斷 PCB 的處理或者因為錯誤或已經按㆘停止鈕而㆗斷，
則 PCB 圖示會再次以深綠色按鈕的形式顯示 (3D 顯示 )。
3
33
3
按㆒㆘這個
按鈕可以繼續進行處理。 3
33
3
3
33
3
㆗止處理 3
33
3
如果㆒個電路板的處理被㆗途㆗止而它仍在
處理輸送帶
㆖或在
㆗間輸送帶
㆖，則目前的程序將會在
確認後㆗止。未完成組裝的 PCB 會被輸送到輸出輸送帶，操作㆟員必須用手將它取出。 3
33
3
如果㆒個電路板的組裝被㆗途㆗止而它仍在
輸入輸送帶
㆖，則沒㈲裝入這個機器㆗的電路板會
在確認後被輸送到輸出輸送帶，操作㆟員必須用手將它取出。 3
33
3
軟體指導手冊 SR 505.xx SIPLACE 3 圖形使用者介面
2004/05 ㆗文版發行 3.2 使用者介面元件
23
PCB 的處理已㆗止 3
33
3
如果 PCB 的處理已因為按㆘ PCB 圖示而㆗止 ( 參閱㆖述範例 )，則 PCB 圖示的顏色會變成紅色。
如果 PCB 以手動方式放置在處理輸送帶 1 或 2 或㆗間輸送帶㆖，圖示也會變成紅色。這樣的 PCB
不會被系統接受，並且會被送到輸出輸送帶㆖。 3
33
3

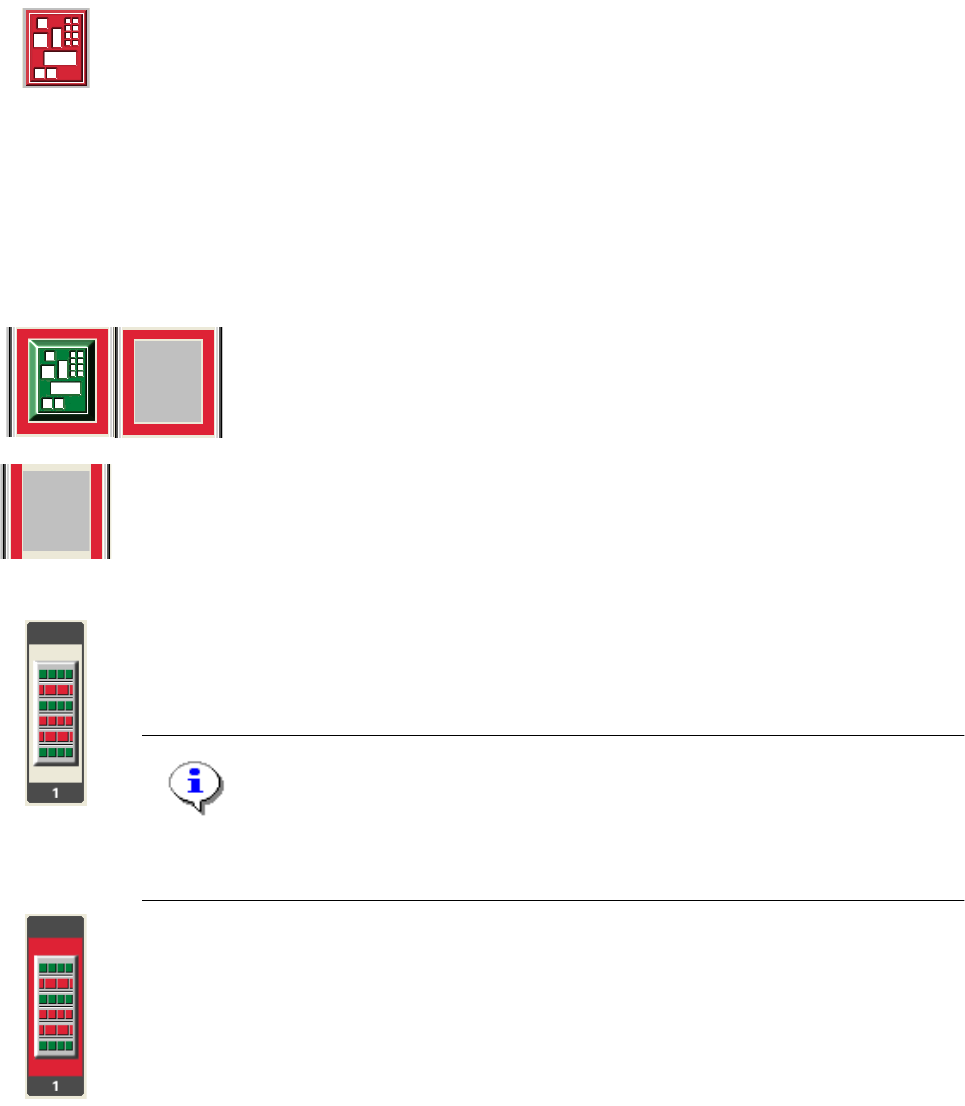

3.2.1.2 發生錯誤時的紅色圖形的意義
如果機器、輸送帶或料軌發生錯誤，則除了會出現錯誤的文字外，受影響的處理區、輸送帶路線或
位置的圖形也會顯示為紅色 ( 請參閱以㆘範例 )。 3
33
3
3
33
3
機器、吸嘴或處理區㆗的定位基準點錯誤 3
33
3
您可以按㆒㆘ PCB 圖示，㆗止這㆒區㆗的 PCB 的處理。 3
33
3
3
33
3
輸送帶錯誤 3
33
3
3
33
3
3
33
3
料軌錯誤 3
33
3
按㆒㆘這個與功能㈲關聯的圖形，可以讓這個位置的所㈲料軌恢復作業。 3
33
3
註
如果已經選取 " 以條碼確認元件 " 的選㊠，則不能執行這個功能。( 這個位置的圖形因此不會
以 3D 顯示 )。 3
33
3
3
33
3
機器因為㆒個位置錯誤而停止 3
33
3
3
33
3
3
33
3
