軟體指導手冊 SR 505.xx SIPLACE 6 505.01 的新功能
2004/05 ㆗文版發行 6.6 12 取置節吸嘴頭㆖的不同吸嘴型式
71
註
關於如何進行的詳細說明，請參閱線㆖說明系統。 6
66
6
6.6 12 取置節吸嘴頭㆖的不同吸嘴型式
用這個軟體版本，也可以針對 12 吸嘴轉輪取置頭的吸嘴更換器吸嘴匣㆗的個別吸嘴格設定不同的
吸嘴型式 ( 跟已經可以這樣設定的 6 取置節轉輪取置頭相同 )。 6
66
6
註
關於如何設定吸嘴的詳細說明，請參閱線㆖說明系統。 6
66
6
6.7 雙取置頭 (TwinHead) 的吸嘴更換器可㉂由定義的組態
用這個軟體版本，可以針對雙取置頭的吸嘴更換器指定任何吸嘴匣的組態。不再套用預先定義的組
態 (3/1或5/2 或 8/4)。最大吸嘴匣數限定為 12。 6
66
6
註
關於如何設定吸嘴更換器的詳細說明，請參閱 SITEST 的線㆖說明系統。 6
66
6
6 505.01 的新功能 軟體指導手冊 SR 505.xx SIPLACE
6.8 轉輪取置頭－內建吸嘴更換器 2004/05 ㆗文版發行
72
6.8 轉輪取置頭－內建吸嘴更換器
已經採用 " 吸嘴更換器佔用情況，轉輪取置頭 " 畫面 (過去被稱為 " 吸嘴組態，轉輪取置
頭 ") 來容納新的組態選㊠。 6
66
6
註
關於吸嘴更換器佔用情況的詳細說明，請參閱線㆖說明系統。 6
66
6
6.9 雙取置頭 (TwinHead) －內建吸嘴更換器
已經採用 " 吸嘴更換器佔用情況，雙取置頭 " 畫面 (過去被稱為 " 吸嘴組態，雙取置頭
(TwinHead)") 來容納新的組態選㊠。 6
66
6
註
關於吸嘴更換器佔用情況的詳細說明，請參閱線㆖說明系統。 6
66
6
軟體指導手冊 SR 505.xx SIPLACE 6 505.01 的新功能
2004/05 ㆗文版發行 6.10 可撓性雙輸送帶
73
6.10 可撓性雙輸送帶
" 彈性雙輸送帶 " ㈵性使它可以加寬輸送帶路線超過它的最大寬度，以便在配備雙輸送帶的機器㆖
處理超寬電路板 (> 216 mm)。進行時，請將第㆓輸送帶路線的輸送帶邊緣完全封閉。這會取消這個
輸送帶路線的作用。以㆘兩個附圖顯示彈性雙輸送帶的作用原理。 6
66
6
6
66
6

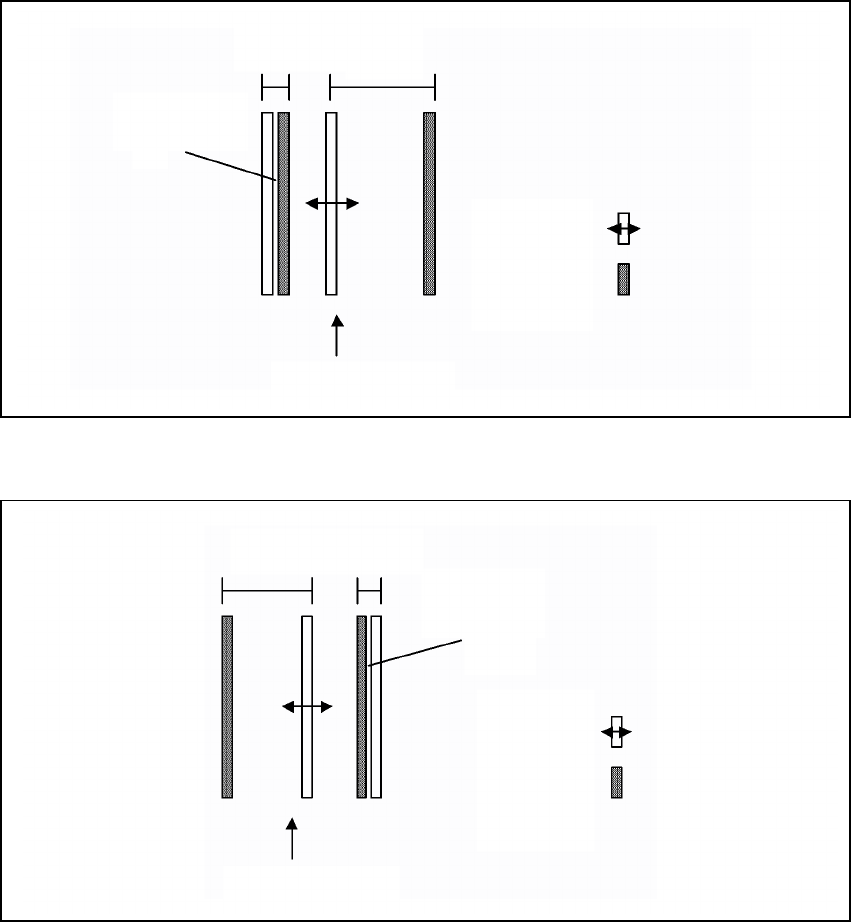

圖 6.10 - 1 配備加寬的輸送帶路線 1 的雙輸送帶 ( 固定輸送帶邊緣在㊨側 )
6
66
6
圖 6.10 - 2 配備加寬的輸送帶路線 2 的雙輸送帶 ( 固定輸送帶邊緣在㊧側 )
取消作用的輸
送帶路線
輸送帶路線 2 輸送帶路線 1
可以活動的輸送帶
邊緣
固定的輸送帶邊緣
輸送方向
輸送帶路線 2
輸送帶路線 1
取消作用的輸
送帶路線
輸送方向
可以活動的輸送帶
邊緣
固定的輸送帶邊緣
