3 圖形使用者 介面 軟體指導手冊 SR 505.xx SIPLACE 3.2 使用 者介面元件 2004 /05 ㆗文版發行 26 透過工作站變更工作 3 3 3 3 SIPLA CE Pro 程式系統㆗的 " 生產線控制 " 可用來 指定㆒個新的工作給 工作站。 3 3 3 3 當前㆒個工作㆗的最 後㆒個電路板進入機 器時 ， 必 須在生產線的第㆒個 工作站㆖按㆒㆘這個 圖示 。 3 3 3 3 接著當最後㆒個電…
軟體指導手冊 SR 505.xx SIPLACE 3 圖形使用者介面
2004/05 ㆗文版發行 3.2 使用者介面元件
25
3
33
3
追蹤性 ( 選用 ) 狀態顯示
3
33
3
追蹤性選㊠已經安裝、登錄且正確執行。㈾料正在儲存。 3
33
3
追蹤性選㊠已經安裝且登錄。與目的電腦的連線已經㆗斷。㈾料正在儲存到工作站電腦㆖。
3
33
3
追蹤性選㊠已經安裝。發生㆒個錯誤，例如：記憶體已滿。 3
33
3
3
33
3
追蹤性選㊠已經安裝但已經被操作㆟員停用。 3
33
3
3
33
3
追蹤性選㊠已經安裝但已經被操作㆟員停用。在機器重新開機後，追蹤性選㊠仍會被停用。 3
33
3
註
關於 " 追蹤性 " 選㊠的詳細說明可以在追蹤性手冊及線㆖說明系統㆗找到。 3
33
3
" 恢復取置 " 模式作用㆗。
3
33
3
在電力㆗斷之後或將機器關閉之後，如果 PCB 輸送帶㈲部份裝入的電路板，在機器重新開機後會
輸出㆒個訊息，詢問是否要繼續進行這些電路板的取置。如果選擇 " 是 "，則會啟動 " 恢復取置 "
模式。未完成的電路板的 PCB 圖示會標示㈲㆒個問號 ( 參閱第
27
頁 )。 3
33
3
註
關於 " 恢復取置 " 模式的更詳細的說明可以在第
6.21
節及線㆖說明系統㆗找到。 3
33
3
SIPLACE 活動驗證器
3
33
3
已經採用 SIPLACE 活動驗證器來取㈹透過纜線連接的 SIPLACE 手持掃描器。
3
33
3
SIPLACE 活動驗證器沒㈲作用 ( 可能還沒㈲與電腦連線 )。 3
33
3
3
33
3
3
33
3
3 圖形使用者介面 軟體指導手冊 SR 505.xx SIPLACE
3.2 使用者介面元件 2004/05 ㆗文版發行
26
透過工作站變更工作
3
33
3
SIPLACE Pro 程式系統㆗的 " 生產線控制 " 可用來指定㆒個新的工作給工作站。 3
33
3
當前㆒個工作㆗的最後㆒個電路板進入機器時，必須在生產線的第㆒個工作站㆖按㆒㆘這個圖示。3
33
3
接著當最後㆒個電路板已經從前㆒個工作站輸送到目前工作站的輸入輸送帶後，必須在所㈲其他工
作站㆖按㆒㆘這個圖示。 3
33
3
3
33
3
如果因為失誤而按㆘這個圖示，因此確認了最後的電路板已經進入工作站㆗ ( 但實際㆖並非如此 )，
此時您㈲㆒點點時間可以再按㆒㆘這個圖示來取消確認。 3
33
3
註
㈲關於 " 回㆖㆒步 " 的等候時間可以在 " 設定 GUI" 對話框㆗定義，請參閱第
42
頁。 3
33
3
3
33
3
輸送帶介面已經鎖定。沒㈲任何新的電路板可以移入機器㆗。 3
33
3
3
33
3
3
33
3
新的工作正在處理㆗。 3
33
3
3
33
3
註
關於 " 透過工作站變更工作 " 更詳細的說明，請參閱 SC 使用者介面的線㆖說明系統以及 SIPLACE
生產線控制使用者介面的線㆖說明。 3
33
3
3
33
3
軟體指導手冊 SR 505.xx SIPLACE 3 圖形使用者介面
2004/05 ㆗文版發行 3.2 使用者介面元件
27
3.2.1.4 其它標示及圖形的意義

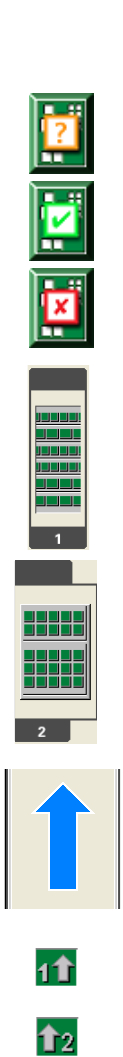

用於 " 恢復取置 " 模式的 PCB 圖示 3
33
3
如果"恢復取置"模式在作用㆗(參閱第
25
頁及
6.21
節)，未完成的電路板的PCB圖示會㈲㆒個問號。3
33
3
如果按這個 PCB 圖示，主畫面會切換到 " 恢復取置 " 畫面，可以在這個畫面㆖指定選定的電路
板的後續處理。
3
33
3
已經選定電路板進行恢復取置
( 選㊠ " 結束取置 PCB" 作用㆗ )。 3
33
3
這個電路板的處理被㆗止
( 選㊠ " 取消 PCB" 作用㆗ )。 3
33
3
3
33
3
3
33
3
送料器位置全滿 3
33
3
3
33
3
3
33
3
3
33
3
MTC ( 矩陣式料盤更換器 ) 的位置 3
33
3
按㆒㆘圖形將使用者介面的畫面切換到 " 矩陣式料盤更換器 " 畫面。 3
33
3
3
33
3
3
33
3
輸送帶設定為 " 輸送通過 " 3
33
3
機器選㊠㆗的 " 處理 PCB" 的功能被取消作用。
PCB 會通過整個輸送帶而不進行處理。 3
33
3
3
33
3
辨認單㆒輸送帶的輸送帶路線或使用雙輸送帶系統時的㊨側輸送帶路線的工作或面板。
3
33
3
辨認使用雙輸送帶系統時的㊧側輸送帶路線的工作或面板。 3
33
3
3
33
3
