5 SIPLACE 生產線㆖的工作 軟體指導手冊 SR 505.xx SIPLACE
5.1 開啟 SIPLACE 生產線 2004/05 ㆗文版發行
56
5.1.2 開啟工作站之前您必須檢查什麼？
㊟意
在開啟工作站之前請先執行㆘列步驟。 5
55
5
Æ
檢查並確認工作站已接妥電源及壓縮空氣供氣管線。
Æ
對工作站進行目視檢查。㈵別是必須確定懸臂的移動範圍內不能㈲障礙物。
Æ
確定所㈲取置頭的 Z 軸處於頂端位置。
Æ
關㆖送料器蓋板及保護蓋。
Æ
確定工作站電腦的磁碟機㆗沒㈲磁碟片。
5.1.3 開啟工作站 / 啟動 SC 程式的使用者介面
㊟意
只㈲在 SIPLACE Pro 電腦㈼視器㆖已顯示桌面之後才能開啟工作站。否則，可能會發生通信方面的
問題。 5
55
5
Æ
利用總開關開啟工作站，並在開啟工作站後檢查空氣壓力計是否顯示出所需的作業壓力。
載入工作站電腦軟體後。如果已與 SIPLACE Pro 電腦連線而且進行通訊沒㈲問題，則工作站電
腦會約在 2 分鐘後出現 " 操作㆟員 " 存取層級的使用者介面主畫面 ( 參閱圖
5.1-2
)。
軟體指導手冊 SR 505.xx SIPLACE 5 SIPLACE 生產線㆖的工作
2004/05 ㆗文版發行 5.1 開啟 SIPLACE 生產線
57
5
55
5

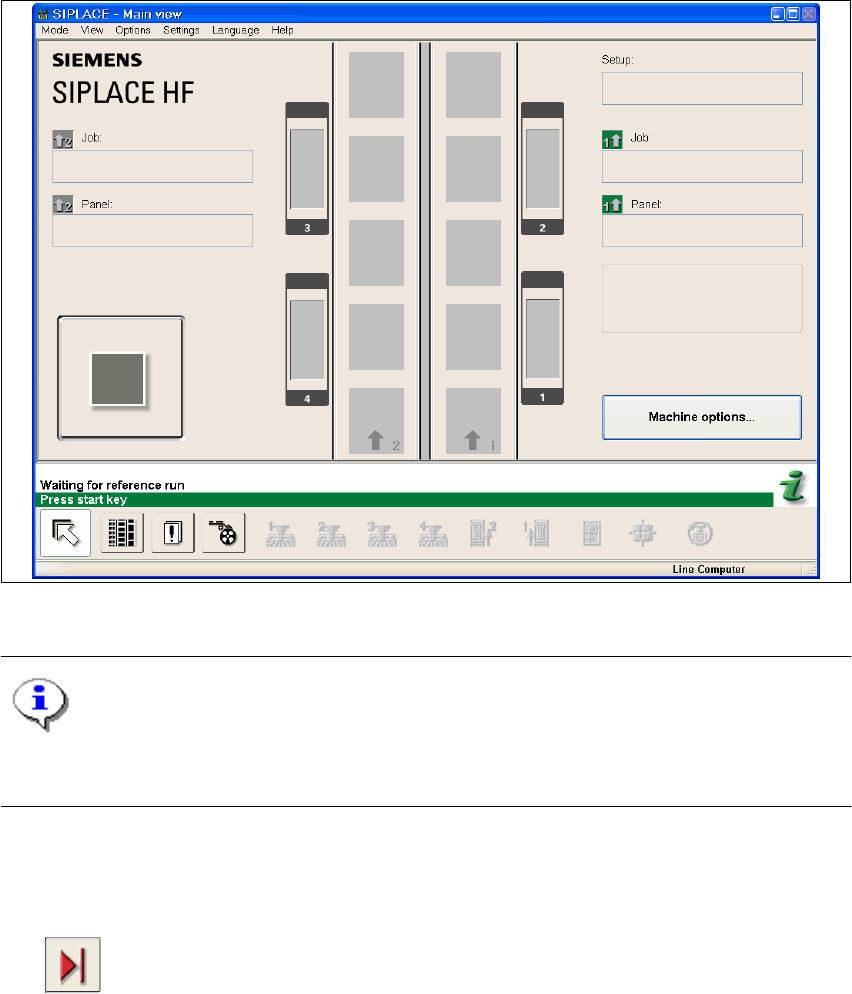

圖 5.1 - 2 載入工作站電腦軟體後的主畫面 ( 例：SIPLACE HF)
註
工作站目前的狀態會顯示在 " 狀態 " 列㆗的狀態欄，而您必須執行的動作則會顯示在 " 動作 " 列㆗
( 參閱圖
5.1-2
)。 5
55
5
Æ
當 " 按㆘起動鈕 " 的提示出現時，請按㆘其㆗的㆒個起動鈕 ( 白色 )。
( 起動鈕設置在輸入端、輸出端以及工作站㊧㊨兩側的控制面板㆖。)
所㈲的軸都會進行參考運轉。在參考運轉完成後，工作站即備妥可以隨時開始作業。
符號會出現在使用者介面的工作區㆗。
5.1.4 " 開啟 SIPLACE 生產線 " 流程圖
㆘列流程表顯示在 SIPLACE 生產線開機及啟動後所執行的動作。 5
55
5
5 SIPLACE 生產線㆖的工作 軟體指導手冊 SR 505.xx SIPLACE
5.1 開啟 SIPLACE 生產線 2004/05 ㆗文版發行
58
5
55
5
圖 5.1 - 3 流程圖，開啟 SIPLACE 生產線
吸嘴檢查
必要時變更吸嘴的配置
測試設定
將料軌設定㉃全滿
否
設定系統電腦程式的工作
載入面板㈾料
定位基準
點 OK？
進行機器㆖的設定
㆘載㈿助
檢查設定
( 加裝送料器模組 )
開啟
等候參考運轉
料軌
錯誤
是
㆗止取置
否
PCB 送㉃輸出輸送帶
是
工作站電腦
黑體字型：
斜體字型：
由操作㆟員執行
由工作站執行或發出訊號
確認㆘載精靈㆖的變更
等待 PCB
導入 PCB
按㆘起動鈕
