3 圖形使用者介面 軟體指導手冊 SR 505.xx SIPLACE
3.3 使用者介面－畫面和選單 2004/05 ㆗文版發行
38
軟體選㊠… 3
33
3
這個選㊠可以用來啟動測試指令 ( 測試功能 ) 以檢查各種機器元件。 3
33
3
註
這個選㊠只㈲ " 維修工程師 " 權限層級可以開啟。 3
33
3
警告
測試指令的設定以及測試指令的執行只能由維修工程師進行。 3
33
3
3
33
3
圖 3.3 - 3 " 軟體選㊠ " 對話框 ( 例：SIPLACE HF)
核取㊜當的標籤將顯示切換為所需的機器元件 ( 請參閱前述關於整個機器的範例 )。 3
33
3
註
如果工作站重新開機後，軟體的選㊠會重置為原始設定。 3
33
3
軟體指導手冊 SR 505.xx SIPLACE 3 圖形使用者介面
2004/05 ㆗文版發行 3.3 使用者介面－畫面和選單
39
運轉選㊠… Alt+t 3
33
3
㆒旦工作站已經停止 ( 按㆘停止鈕 )，您可以使用這個選㊠切換到
循環模式
( 這個功能可以用來找出
錯誤 ) 或者切換到以
降低的速度
移動。 3
33
3
3
33
3

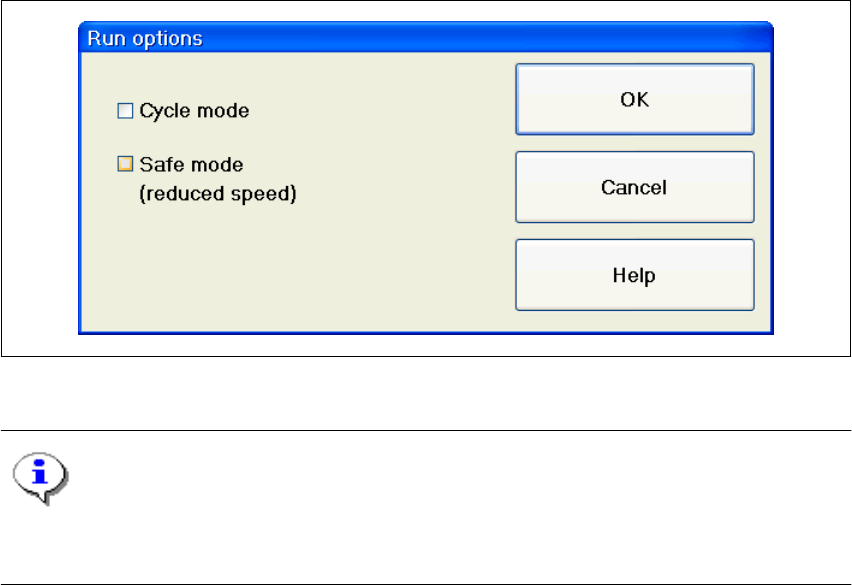

圖 3.3 - 4 " 運轉選㊠ " 對話框
註
在單步執行模式㆗，要進行每㆒㊠作業步驟時，您都必須按㆘機器㆖的啟動鈕。
" 安全模式 "( 降低的速度 ) 僅㊜用於 HF 系列的機器㆖。 3
33
3
視訊影像 >Alt+8
(S-25 HM 及 S-27-HM)
3
33
3
在進行㈵定的動作時，可能會需要將組裝時機器視覺系統(視像評估單元)的攝影影像顯示在螢幕㆖。 3
33
3
這個選單選㊠可以讓您將顯示區切換到處理區㆗的 MVS 系統攝影機影像。 3
33
3
可以用
ESC
鍵將顯示區切換回到正常的畫面。 3
33
3
視訊影像 PA1 > Alt+8 3
33
3
顯示區會轉換為處理區 1 的 MVS 攝影影像。 3
33
3
視訊影像 PA2 > Alt+9 3
33
3
顯示區會轉換為處理區 2 的 MVS 攝影影像。 3
33
3
