Stationssoftware 605.03 SP5 / Installationsanleitung Ausgabe 11/2013 Edition
37
Abbildung 5-24: Stationsrechner, Maschinencontroller und Visionrechner herunterfahren
► Schalten Sie die Maschine aus, sobald die Rechnersysteme heruntergefahren sind.
► Schalten Sie die Maschine anschließend wieder ein. Der Stationsrechner, der
Maschinencontroller und der Visionrechner (falls vorhanden) werden dadurch neu gebootet.
Stationssoftware 605.03 SP5 / Installationsanleitung Ausgabe 11/2013 Edition
38
5.5 Abschließen der Installation
5.5.1 Sonstiges
► eSW-Firmware-Stände prüfen und ggf. downloaden.
► Referenzlauf der Maschine starten.
► Kalibrieren Sie gegebenenfalls die Köpfe der Maschinen D1 / D1i, D2 /D2i und D4 / D4i nach
einem Upgrade auf die Softwareversion 605.xx neu. Bei diesen Maschinen ist die
Temperaturkompensation aktiviert.
Wenn die Achsdatenbank sich nach einem Upgrade oder einer Installation geändert hat und eine
oder mehrere Portalachsen (X,Y) genau um 50 mm versetzt sind, hat sich der Referenzpunkt am
Maßstab der Achse(n) um eine Position verschoben und die Nullpunktkorrektur dieser
Portalachsen stimmt nicht mehr.
► Kalibrieren Sie den Maschinennullpunkt neu.
► Ermitteln Sie den Verfahrbereich neu.
Stationssoftware 605.03 SP5 / Installationsanleitung Ausgabe 11/2013 Edition
39
6 Deinstallation der SIPLACE-Software
► Öffnen Sie das Start-Menü und wählen Sie nacheinander die Einträge Programs SIPLACE
SIPLACE Uninstall aus.

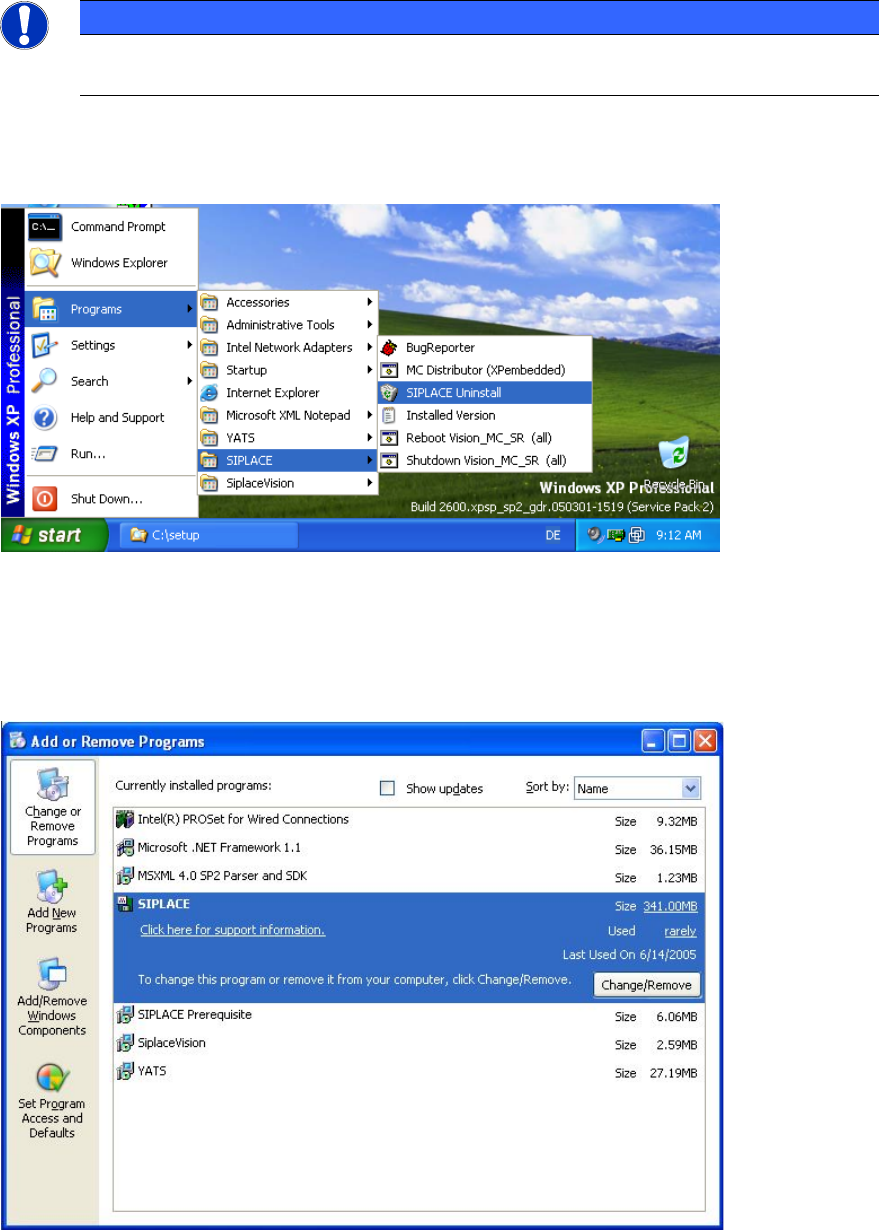

Abbildung 6-1: Starten der Deinstallation (1. Möglichkeit)
Oder:
► Öffnen Sie das Start-Menü und wählen Sie die Einträge Settings Control Panel aus.
► Doppelklicken Sie auf Software.
Abbildung 6-2: Starten der Deinstallation (2. Möglichkeit)
