Copyright ⓒ 201 7 Hanwha Precision M achinery Co., Ltd. a ll rights reserved. 个轴杆上升/下降 ▌ S M 4 7 1 P L U S / S M 4 8 2 P L U S - 可挑选的 元件高度： 12mm 如果是比 12mm 还厚的元件，将在识别元件时 发生干涉。 Z 轴移动距离 在元件挑选位置 以至元件辨别位置 ▌ S M 4 8 1 P L U …
Copyright ⓒ 2017 Hanwha Precision Machinery Co., Ltd. all rights reserved.

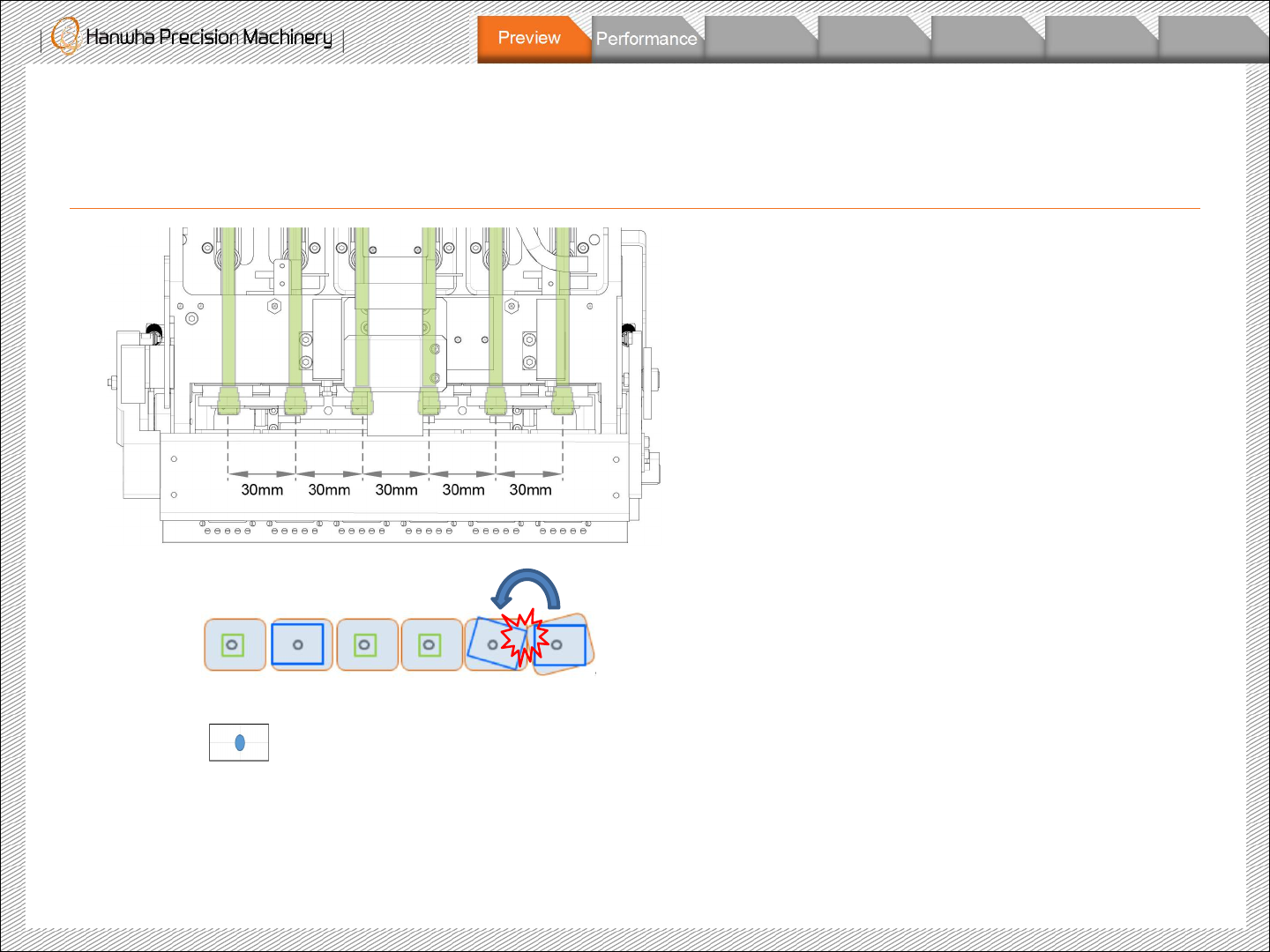

▌SM482 PLUS
- 1个悬臂，每个悬臂有6个轴杆
- 个轴杆Pitch:15mm
. 同时吸取时的元器件尺寸 : □19mm以下
. 只有2,4,6号轴杆同时吸取时的元器件尺寸
□19mm以上, □22mm以下
- 可贴装的元器件范围:0603~□22mm(飞行相机)
每主轴有一台照相机
飞行相机的像素分辨率
- SM482 PLUS (FOV 16 mm): 0.015 mm/pixe
l
(FOV 25 mm): 0.024 mm/pixel
轴杆转动时,
Performance
Preview
Reliability
Flexible
Production
Easy
Operation
Comparison
Accessories
Head特点
SM400 PLUS Series – Head特点 / Camera特点
Copyright ⓒ 2017 Hanwha Precision Machinery Co., Ltd. all rights reserved.
个轴杆上升/下降
▌SM471 PLUS / SM482 PLUS
- 可挑选的元件高度：12mm
如果是比12mm还厚的元件，将在识别元件时
发生干涉。
Z轴移动距离
在元件挑选位置
以至元件辨别位置
▌SM481 PLUS
- 可吸取的元件高度：10mm
如果是比10mm还厚的元件，将在识别元件时
发生干涉。
Performance
Preview
Reliability
Flexible
Production
Easy
Operation
Comparison
Accessories
吸收元件高限制
SM400 PLUS Series – Head特点 / Camera特点
Copyright ⓒ 2017 Hanwha Precision Machinery Co., Ltd. all rights reserved.
分类
基准相机
飞行相机
固定相机
Mega FOV
7.5mm (2 个)
12mm (1 个)
24mm (5 个)
16 / 25 mm (6 个)
35 / 45mm (1 个)
分辨率
640 x 480
768 x 494
1360 x 1040
1360x 1040
像素分辨率
▪ 7.5: 0.016 mm/pixel
▪ 12 : 0.024 mm/pixel
▪ 24: 0.023 mm/pixel
▪ 16: 0.015 mm/pixel
▪ 25: 0.024 mm/pixel
▪ 35: 0.034 mm/pixel
▪ 45: 0.043 mm/pixel
照明
Outer, Inner
Outer, Side,(Coaxial)
Side, Outer, Inner
功能
识别基准标记
识别2D条形码
示教坐标
识别元器件
0402 ~ □ 21 mm
识别元器件(分割识别)
~ □ 32 mm (42 mm)
~ □ 42 mm (55 mm)
▌SM471 PLUS
- 飞行相机 FOV: 24 mm
▌SM481 PLUS / SM482 PLUS
- 飞行相机 FOV
24mm / 16, 25mm
- 固定相机 FOV: 35, 45mm
Fix camera
Performance
Preview
Reliability
Flexible
Production
Easy
Operation
Comparison
Accessories
Camera特点
