Copyright ⓒ 2017 Hanwha Precision Machinery Co., Ltd. all rights reserved.

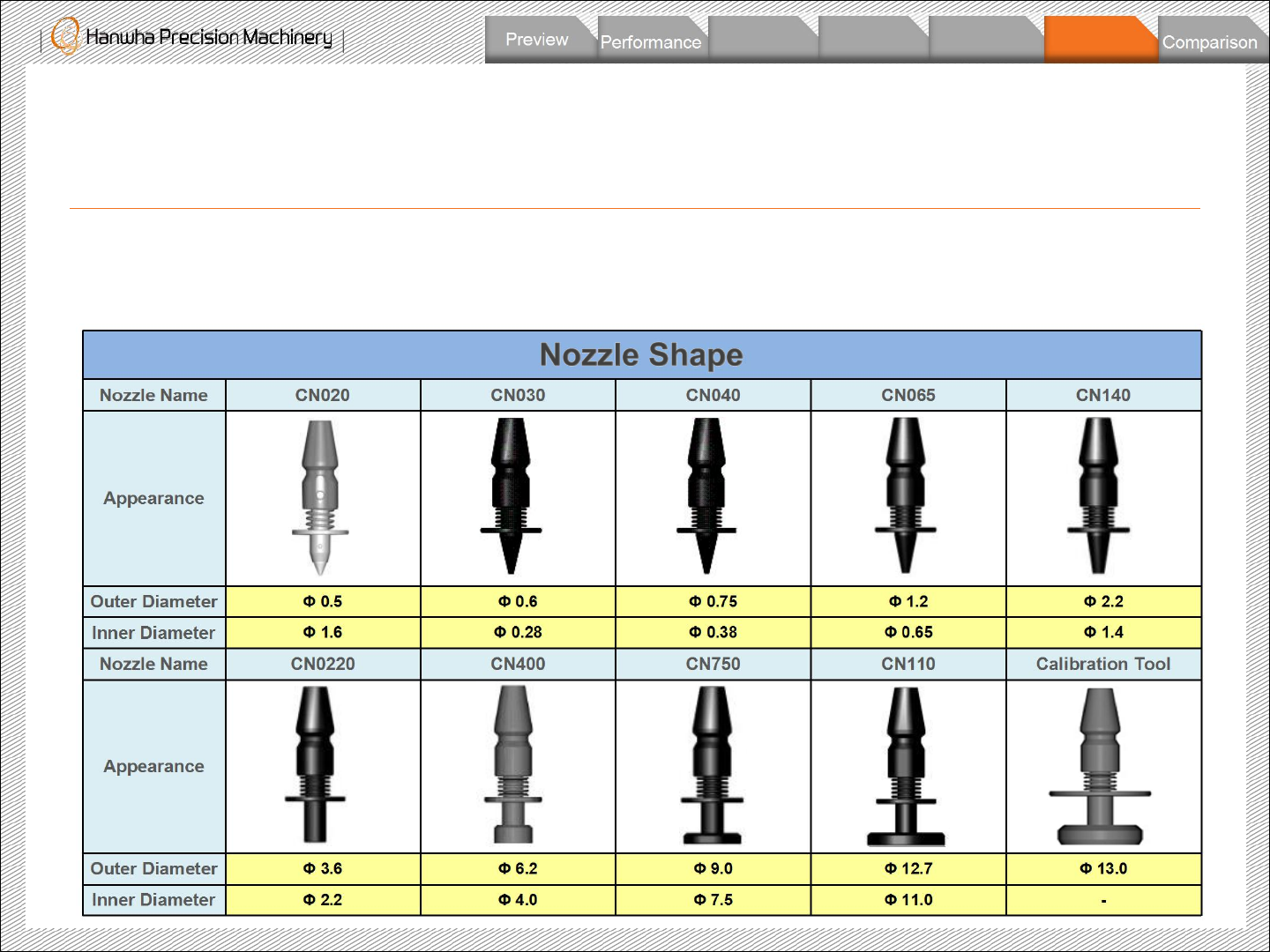

Nozzle
▌使用现有的SM设备共用吸嘴省略了额外费用
Nozzle Name
CN020
CN030
CN040
CN065
CN140
Appearance
Outer Diameter
Φ 0.5
Φ 0.6
Φ 0.75
Φ 1.2
Φ 2.2
Inner Diameter
Φ 1.6
Φ 0.28
Φ 0.38
Φ 0.65
Φ 1.4
Nozzle Name
CN0220
CN400
CN750
CN110
Calibration Tool
Appearance
Outer Diameter
Φ 3.6
Φ 6.2
Φ 9.0
Φ 12.7
Φ 13.0
Inner Diameter
Φ 2.2
Φ 4.0
Φ 7.5
Φ 11.0
-
Preview
Comparison
Performance
Reliability
Flexible
Production
Easy
Operation
Accessories
Accessories
▌10年以上被市场验证的稳定的质量
Copyright ⓒ 2017 Hanwha Precision Machinery Co., Ltd. all rights reserved.
T-Solution
Preview
Comparison
Performance
Reliability
Flexible
Production
Easy
Operation
Accessories
Accessories
仓库
材料登记
(T-Part)
焊糊材料
管理
(SPMM)
材料供应
管理
(MSOS)
事先登记元器件
(T-Elite)
作业程序
最小化
(T-OLP)
钢网管理(SPM
M)
供料器管理系统
(T-Feeder)
Line Monitoring
System
支持STW远程处理
DBMS
Server
生产履历
跟踪系统
SAP MES
事先管理焊糊
/钢网
防止插入错误
(T-IT)
不良跟踪
管理
Internet
Factory Monitor
ing System
生产计划
SCM(FP)
Local Network
Intra Network
LINE#2
LINE #1
SMT IN LINE
AGV System
出货
材料准备室 预作业准备室 品质管理及出货室
Copyright ⓒ 2017 Hanwha Precision Machinery Co., Ltd. all rights reserved.
品质跟踪管理
▌T-Full IT (T-IT Basic, T-Part)
Preview
Comparison
Performance
Reliability
Flexible
Production
Easy
Operation
Accessories
Accessories
T-Full IT
T-IT Basic
T-Feeder T-PartT-IT
元器件(卷轴)登记准备供料器 防止贴装错误
卷轴品质管理
(Lot Tracking)
