Copyright ⓒ 201 7 Hanwha Precision M achinery Co., Ltd. a ll rights reserved. 分类 基准相 机 飞行相 机 固定相 机 Mega FO V 7.5mm (2 个 ) 12mm (1 个 ) 24mm (5 个 ) 16 / 25 mm (6 个 ) 35 / 45mm (1 个 ) 分辨率 640 x 480 768 x 494 1360 x 1040 136…
Copyright ⓒ 2017 Hanwha Precision Machinery Co., Ltd. all rights reserved.

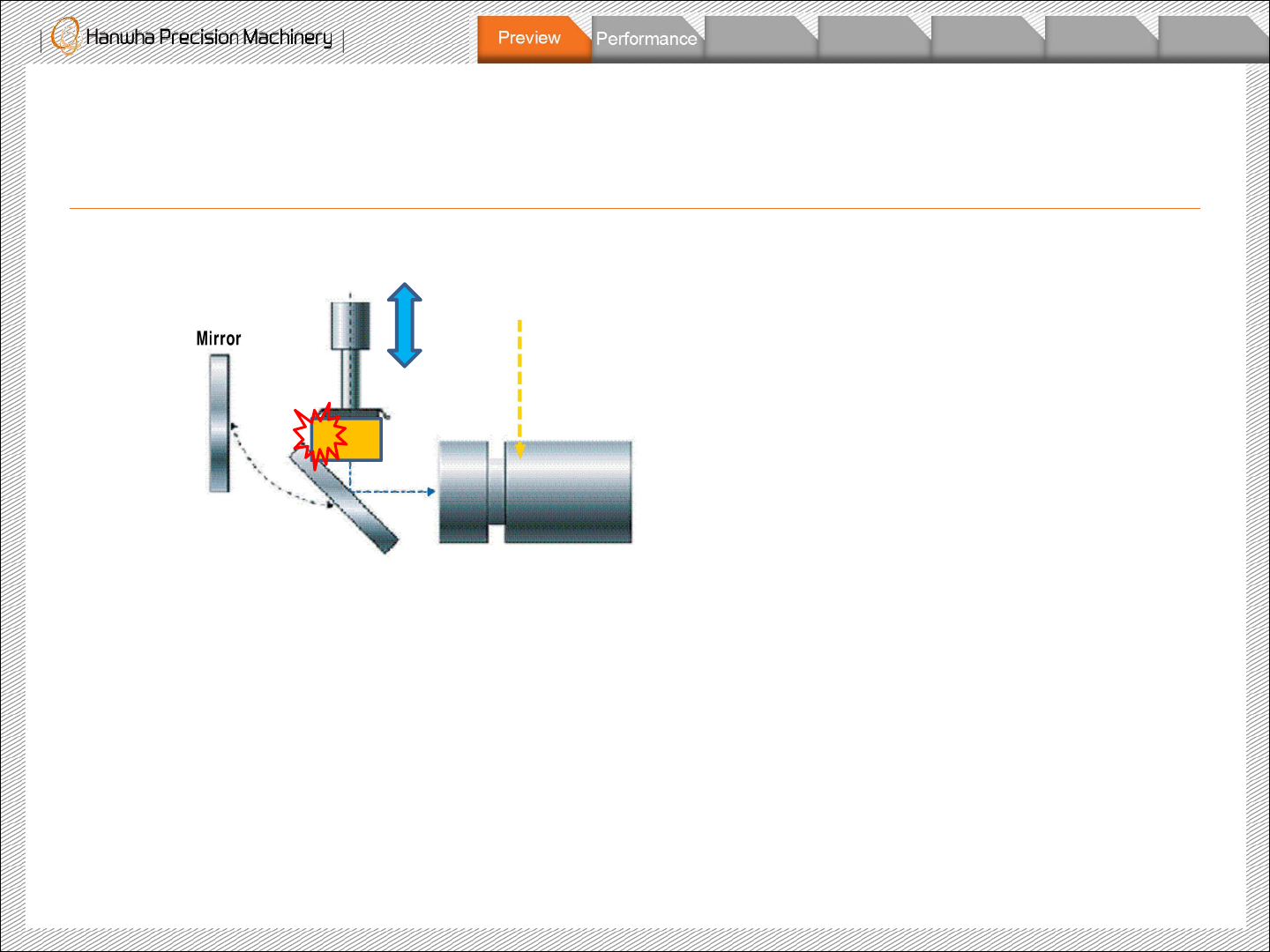

个轴杆上升/下降
▌SM471 PLUS / SM482 PLUS
- 可挑选的元件高度：12mm
如果是比12mm还厚的元件，将在识别元件时
发生干涉。
Z轴移动距离
在元件挑选位置
以至元件辨别位置
▌SM481 PLUS
- 可吸取的元件高度：10mm
如果是比10mm还厚的元件，将在识别元件时
发生干涉。
Performance
Preview
Reliability
Flexible
Production
Easy
Operation
Comparison
Accessories
吸收元件高限制
SM400 PLUS Series – Head特点 / Camera特点
Copyright ⓒ 2017 Hanwha Precision Machinery Co., Ltd. all rights reserved.

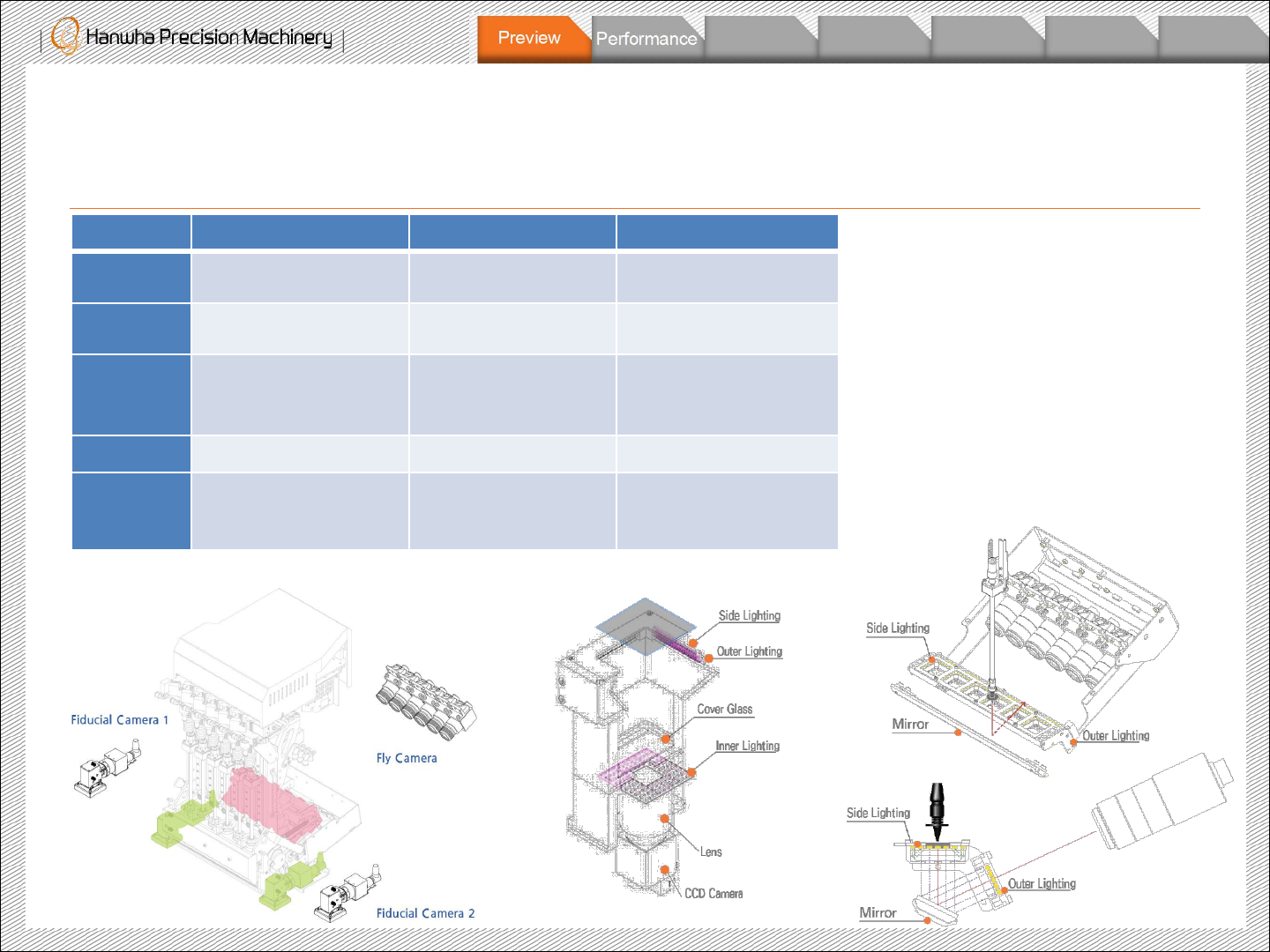

分类
基准相机
飞行相机
固定相机
Mega FOV
7.5mm (2 个)
12mm (1 个)
24mm (5 个)
16 / 25 mm (6 个)
35 / 45mm (1 个)
分辨率
640 x 480
768 x 494
1360 x 1040
1360x 1040
像素分辨率
▪ 7.5: 0.016 mm/pixel
▪ 12 : 0.024 mm/pixel
▪ 24: 0.023 mm/pixel
▪ 16: 0.015 mm/pixel
▪ 25: 0.024 mm/pixel
▪ 35: 0.034 mm/pixel
▪ 45: 0.043 mm/pixel
照明
Outer, Inner
Outer, Side,(Coaxial)
Side, Outer, Inner
功能
识别基准标记
识别2D条形码
示教坐标
识别元器件
0402 ~ □ 21 mm
识别元器件(分割识别)
~ □ 32 mm (42 mm)
~ □ 42 mm (55 mm)
▌SM471 PLUS
- 飞行相机 FOV: 24 mm
▌SM481 PLUS / SM482 PLUS
- 飞行相机 FOV
24mm / 16, 25mm
- 固定相机 FOV: 35, 45mm
Fix camera
Performance
Preview
Reliability
Flexible
Production
Easy
Operation
Comparison
Accessories
Camera特点
SM400 PLUS Series – Head特点 / Camera特点
Copyright ⓒ 2017 Hanwha Precision Machinery Co., Ltd. all rights reserved.
