Copyright ⓒ 201 7 Hanwha Precision M achinery Co., Ltd. a ll rights reserved. ▌ S M 4 8 2 P L U S - 1 个悬臂 ，每个悬臂 有 6 个轴杆 - 个轴杆 P itch:15m m . 同时吸取时的元器件尺寸 : □ 19mm 以下 . 只有 2,4,6 号轴杆同时吸取时的元器件尺寸 □ 19mm 以上, □ 22mm 以下 - 可贴装的…
Copyright ⓒ 2017 Hanwha Precision Machinery Co., Ltd. all rights reserved.

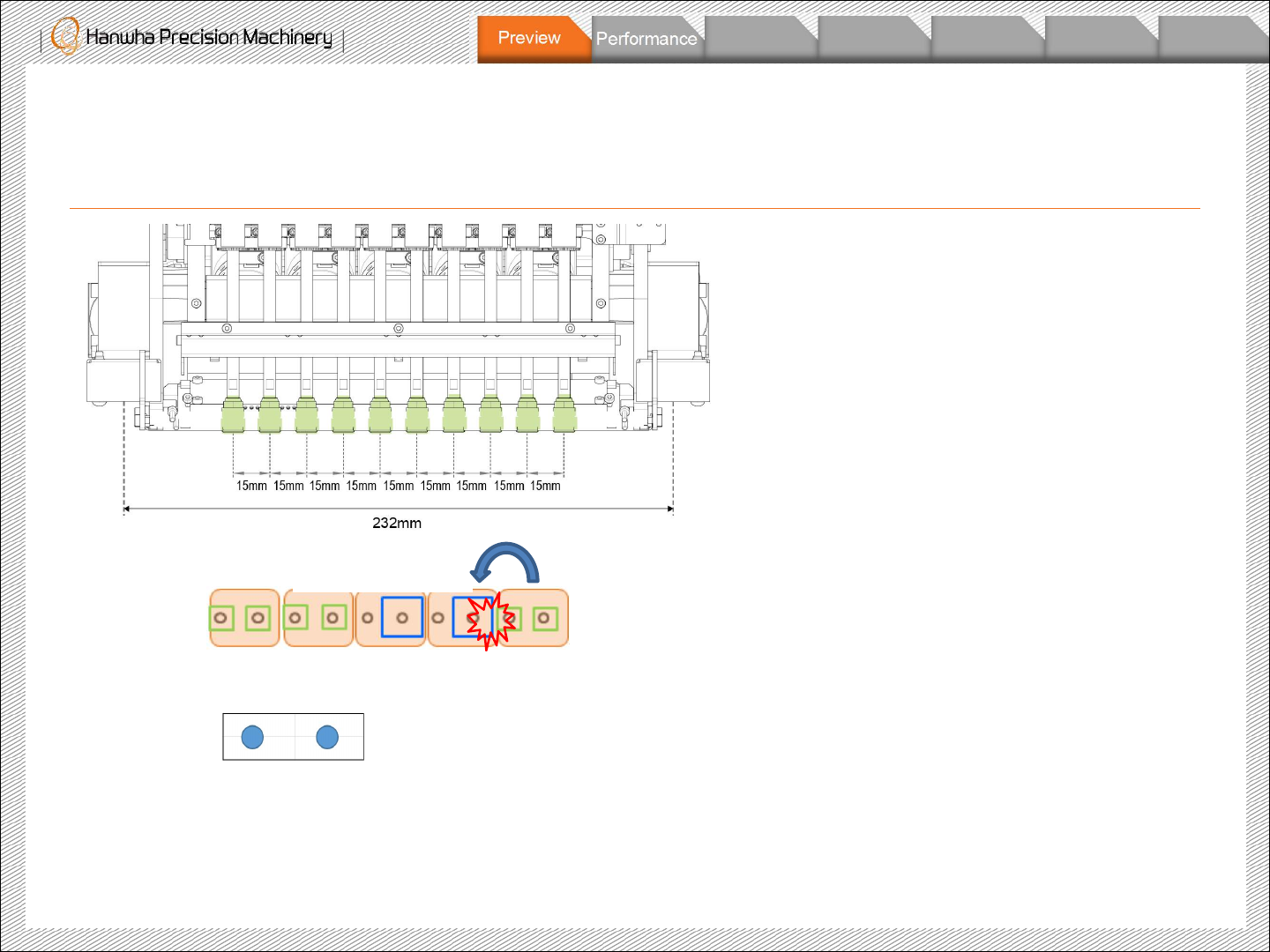

▌SM471 PLUS
- 2个悬臂，每个悬臂有10个轴杆
- 个轴杆Pitch:15mm
. 同时吸取时的元器件尺寸 : □8mm以下
. 只有2,4,6,8,10号轴杆同时吸取时的元器件尺寸
□8mm以上, □14mm以下
- 可贴装的元器件范围:03015~□14mm(飞行相机)
两个主轴共用一个相机
飞行相机的像素分辨率
- SM471 PLUS (FOV 24 mm): 0.023 mm/pixel
- SM481 PLUS (FOV 24 mm): 0.023 mm/pixel
Performance
Preview
Reliability
Flexible
Production
Easy
Operation
Comparison
Accessories
Head特点
轴杆转动时,
▌SM481 PLUS
- 1个悬臂，每个悬臂有10个轴杆
- 个轴杆Pitch:15mm
. 同时吸取时的元器件尺寸 : □8mm以下
. 只有1,3,5,7,9号轴杆同时吸取时的元器件尺寸
□8mm以上, □16mm以下
- 可贴装的元器件范围:0402~□16mm(飞行相机)
SM400 PLUS Series – Head特点 / Camera特点
Copyright ⓒ 2017 Hanwha Precision Machinery Co., Ltd. all rights reserved.
▌SM482 PLUS
- 1个悬臂，每个悬臂有6个轴杆
- 个轴杆Pitch:15mm
. 同时吸取时的元器件尺寸 : □19mm以下
. 只有2,4,6号轴杆同时吸取时的元器件尺寸
□19mm以上, □22mm以下
- 可贴装的元器件范围:0603~□22mm(飞行相机)
每主轴有一台照相机
飞行相机的像素分辨率
- SM482 PLUS (FOV 16 mm): 0.015 mm/pixe
l
(FOV 25 mm): 0.024 mm/pixel
轴杆转动时,
Performance
Preview
Reliability
Flexible
Production
Easy
Operation
Comparison
Accessories
Head特点
SM400 PLUS Series – Head特点 / Camera特点
Copyright ⓒ 2017 Hanwha Precision Machinery Co., Ltd. all rights reserved.
个轴杆上升/下降
▌SM471 PLUS / SM482 PLUS
- 可挑选的元件高度：12mm
如果是比12mm还厚的元件，将在识别元件时
发生干涉。
Z轴移动距离
在元件挑选位置
以至元件辨别位置
▌SM481 PLUS
- 可吸取的元件高度：10mm
如果是比10mm还厚的元件，将在识别元件时
发生干涉。
Performance
Preview
Reliability
Flexible
Production
Easy
Operation
Comparison
Accessories
吸收元件高限制
SM400 PLUS Series – Head特点 / Camera特点
