Nachrüstanleitung / Retrofit Instructions Feeder Module 3x8 mm S 0201/0402 to Shutterless (3X8 mm SL)
15
3 Gurtkanal austauschen
3.1 Gurtkanal demontieren
3.1.1 Rechtes Seitenblech entfernen
3.1.2 Vordere Schutzplatte lösen
HINWEIS:
Beachten Sie, dass zum Demontieren des Gurtkanals viele verschiedene Schrauben gelöst
werden. Stellen Sie sicher, dass später beim Montieren der zuvor demontierten Teile alle
Schrauben wieder korrekt an ihrer ursprünglichen Position angebracht werden.

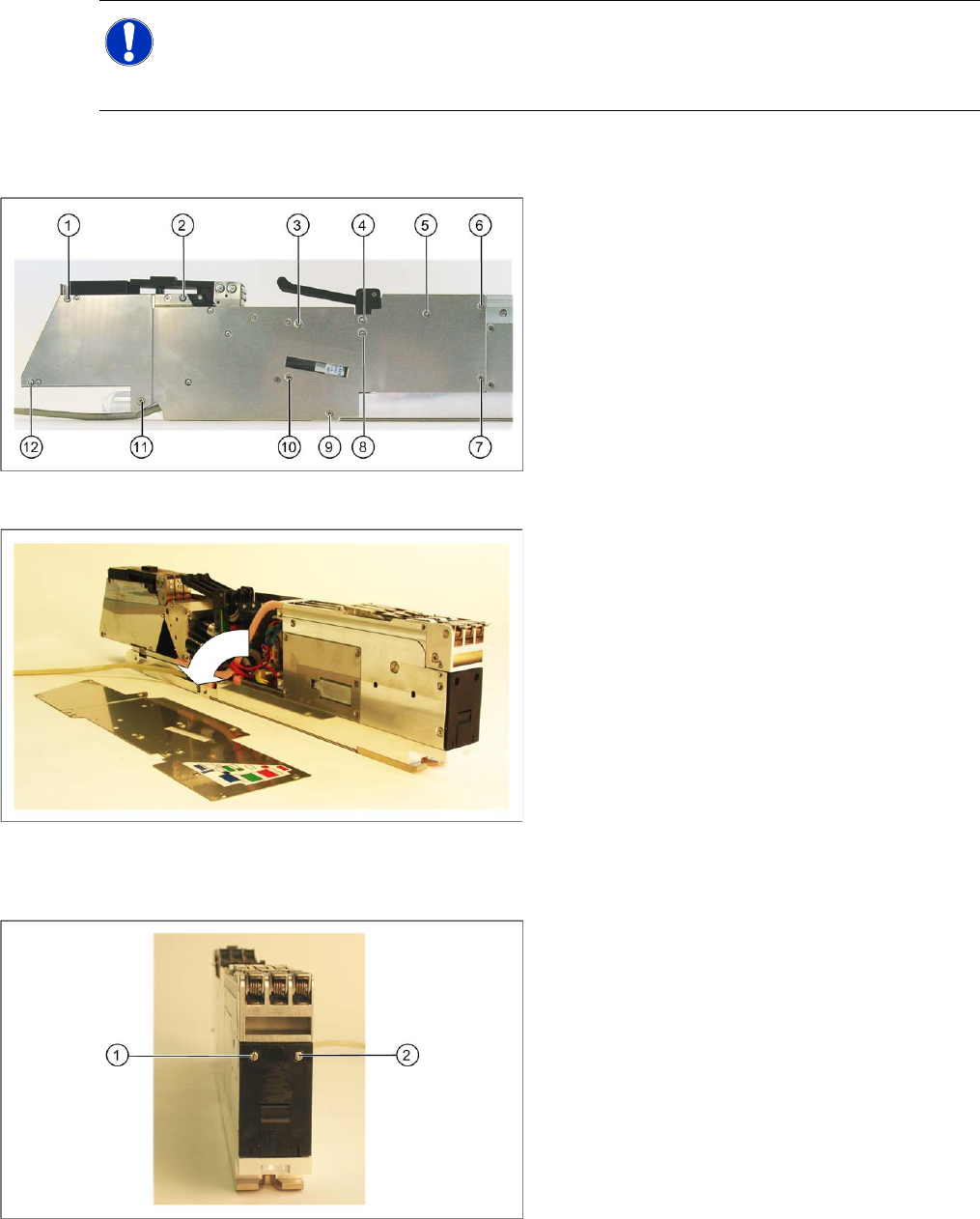

X Lösen Sie die in der Abbildung
gekennzeichneten Schrauben (1-12) auf der
rechten Seite des Zuführmoduls.
X Entfernen Sie das rechte Seitenblech.
X Lösen Sie die beiden Schrauben (1 und 2) der
Schutzplatte an der vorderen Seite des
Zuführmoduls.
Gurtkanal austauschen
Gurtkanal demontieren Gurtkanal entfernen
16 Nachrüstanleitung / Retrofit Instructions Feeder Module 3x8 mm S 0201/0402 to
3.1.3 Gurtkanal entfernen

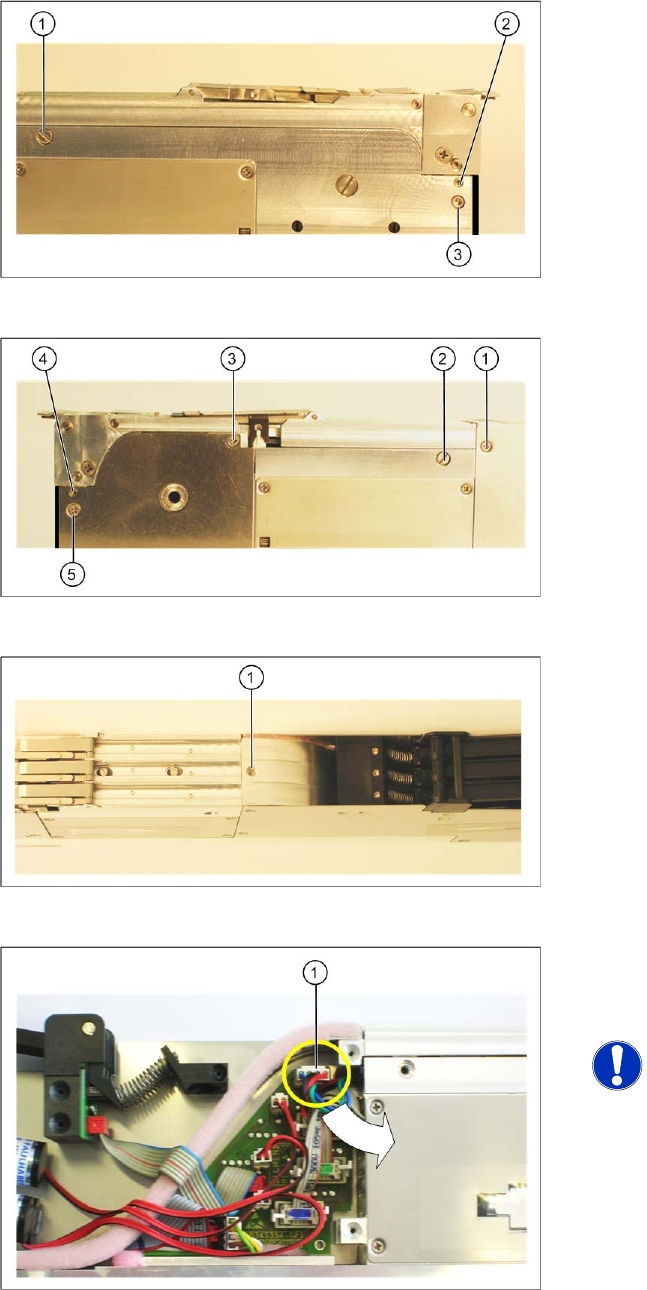

X Lösen Sie die in der Abbildung
gekennzeichneten Schrauben (1–3) auf der
rechten Seite des Zuführmoduls.
X Lösen Sie die in der Abbildung
gekennzeichneten Schrauben (1-5) auf der
linken Seite des Zuführmoduls.
X Lösen Sie die Schraube (1) auf der oberen
Seite des Zuführmoduls.
X Ziehen Sie den in der Abbildung
gekennzeichneten Stecker des Hubmagneten
ab.
HINWEIS:
Bei einem Zuführmodul 3x8mm S-Gurt
für 0201/0402 Bauelemente ("Golden
Feeder") ist dieser Stecker nicht
vorhanden.
Gurtkanal austauschen
Gurtkanal entfernen Gurtkanal demontieren
Nachrüstanleitung / Retrofit Instructions Feeder Module 3x8 mm S 0201/0402 to Shutterless (3X8 mm SL)
17

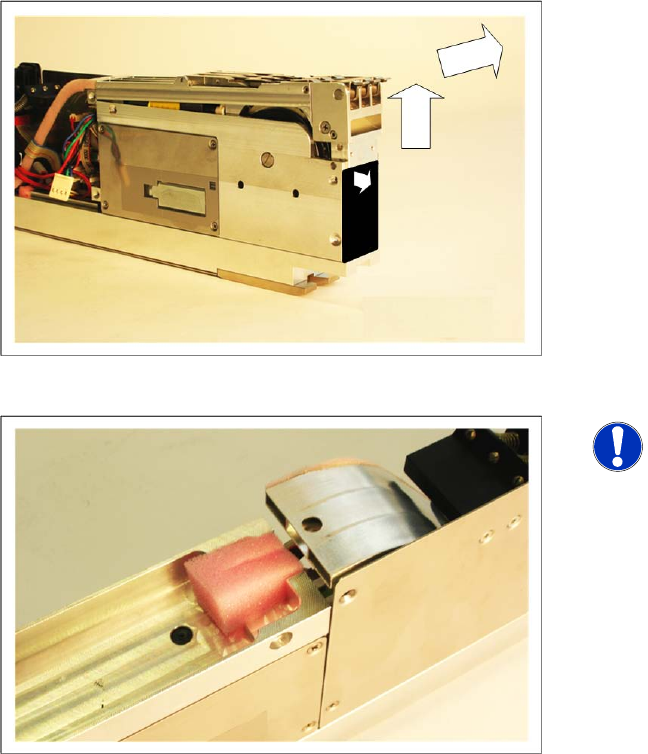

X Biegen Sie den oberen Teil der Schutzplatte
vorsichtig leicht nach vorn.
X Heben Sie den Gurtkanal erst am vorderen
Teil hoch und anschließend schräg nach vorn
aus dem Zuführmodul.
HINWEIS:
Bewahren Sie die abgebildete
Schaumgummi-Dichtung gut auf.
Sie benötigen die Dichtung später bei
der Montage des Shutterless-
Gurtkanals. Die Dichtung soll
verhindern, dass Bauteile nach hinten
in das Zuführmodul durchfallen und
dort Schaden anrichten.
