Einleitung Lieferumfang Nachrüstanleitung / Retrofit Instructions F eeder Module 3x8 mm S 0201/0402 to Shutterless ( 3X8 mm SL) 5 1 Einleitung Durch das Auswechseln eines herkömmliche n Gurtkanals gegen einen Shu tterles…
Inhaltsverzeichnis
4 Nachrüstanleitung / Retrofit Instructions Feeder Module 3x8 mm S 0201/0402 to
5 Introduction. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
5.1 Scope of Delivery ................................................................................................................................ 27
5.2 Tools and Equipment.......................................................................................................................... 28
5.3 Spare Parts .......................................................................................................................................... 28
5.4 Safety Instructions.............................................................................................................................. 29
5.5 Display Features ................................................................................................................................. 29
6 Installing the Software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
6.1 System Requirements ........................................................................................................................ 31
6.2 Starting the Installation ...................................................................................................................... 31
6.3 Performing the Installation................................................................................................................. 31
6.4 Checking the Connection................................................................................................................... 32
6.5 Changing the COM Port Setting ........................................................................................................ 33
7 Replacing the Tape Duct . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
7.1 Dismantling the Tape Duct................................................................................................................. 35
7.1.1 Removing the Right-Hand Side Plate ................................................................................................... 35
7.1.2 Removing the Front Protective Cover ................................................................................................... 35
7.1.3 Removing the Tape Duct ...................................................................................................................... 36
7.1.4 Loosening the Flaps.............................................................................................................................. 37
7.2 Fitting the Shutterless Tape Duct...................................................................................................... 38
7.2.1 Fixing the Flaps on the Shutterless Tape Duct ..................................................................................... 38
7.2.2 Fixing the Shutterless Tape Duct .......................................................................................................... 39
7.2.3 Fixing the Front Protective Cover.......................................................................................................... 41
7.2.4 Fixing the Right-Hand Side Plate .......................................................................................................... 41
8 Changing the Feeder ID on the EEPROM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43
8.1 Connecting the Interface Unit ............................................................................................................ 43
8.2 Connecting the Feeder ....................................................................................................................... 44
8.3 Programming the EEPROM................................................................................................................ 44
8.4 Disconnecting the Feeder .................................................................................................................. 45
8.5 Attaching /Removing Labels.............................................................................................................. 45
Einleitung
Lieferumfang
Nachrüstanleitung / Retrofit Instructions Feeder Module 3x8 mm S 0201/0402 to Shutterless (3X8 mm SL)
5
1 Einleitung

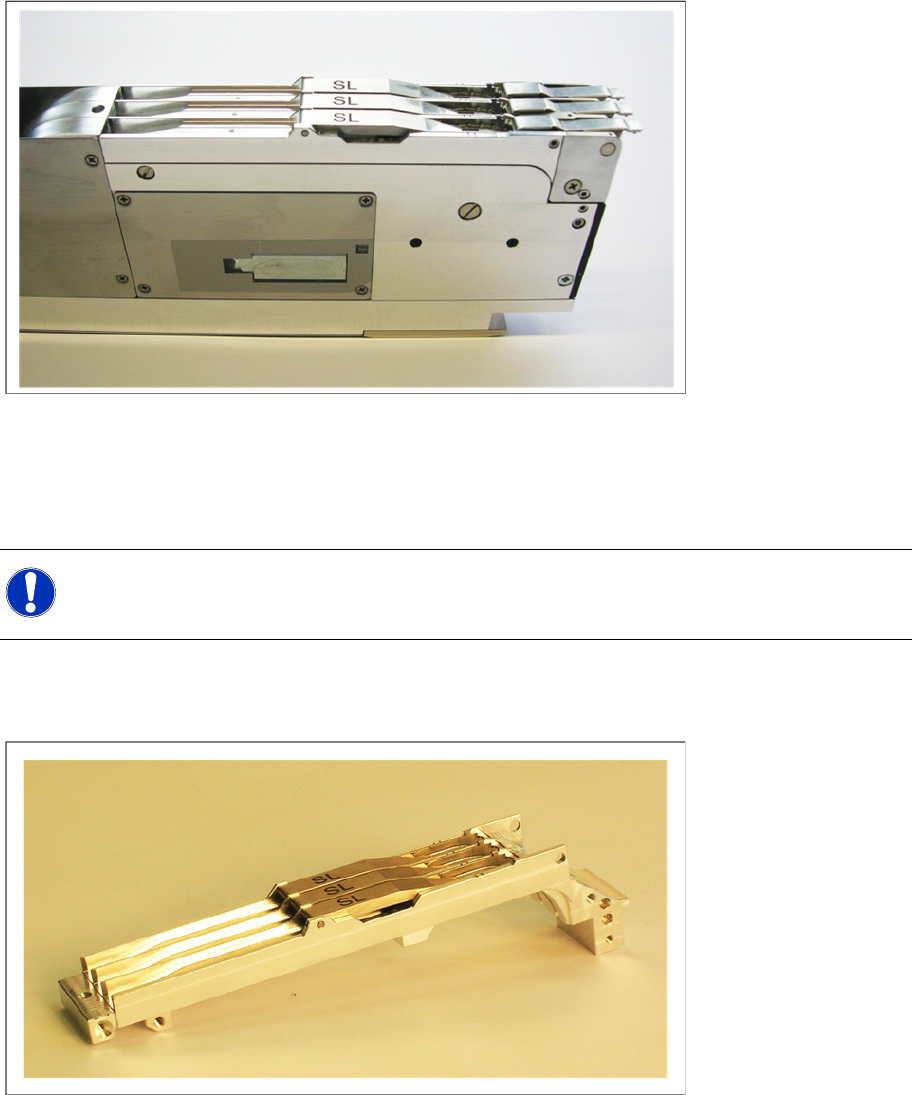

Durch das Auswechseln eines herkömmlichen Gurtkanals gegen einen Shutterless-Gurtkanal können
Sie aus Ihren 3x8 mm S-Zuführmodulen in wenigen Arbeitsschritten einen 3x8 mm Shutterless Feeder
erzeugen.
Im Folgenden finden Sie eine Beschreibung der für diesen Umbau nötigen Arbeitsschritte.
1.1 Lieferumfang
Den Nachrüstsatz zum Shutterless Feeder können Sie bestellen unter der Bezeichnung:
Nachrüstsatz Gurtfoerderer 3x8mm SL, Artikel-Nr. 03053307-01
In dem Nachrüstsatz sind enthalten:
1 komplett aufgebauter Gurtkanal SL Feeder
1 Etikett mit der Beschriftung 00141088-01, Artikel-Nr. 00329723-01
HINWEIS:
Beachten Sie, dass der Umbau nur von für 3x8 mm S-Zuführmodule geschultem Fachpersonal
durchgeführt werden sollte.
Einleitung
Benötigte Hilfsmittel
6 Nachrüstanleitung / Retrofit Instructions Feeder Module 3x8 mm S 0201/0402 to
1.2 Benötigte Hilfsmittel
Werkzeuge
Zum Befestigen der Seitenbleche und des Gurtkanals werden, je nach Funktionsstand des 3x8 mm
Zuführmoduls, verschiedene Schrauben verwendet. Für den Umbau eines Zuführmoduls benötigen Sie
dem entsprechend jeweils eine Auswahl der folgenden Werkzeuge:
Weitere Hilfsmittel
Nach dem Umbau muss im EEPROM des Zuführmoduls die Information gespeichert werden, dass das
Zuführmodul in einen Shutterless Feeder umgewandelt bzw. in einen S-Feeder zurückgebaut wurde.
Das Zuführmodul bekommt eine neue Feeder-ID. Für diesen Vorgang muss das Zuführmodul an einen
PC angeschlossen werden, auf dem die zum Umprogrammieren des EEPROMs nötige Software Set-
SL-ID installiert ist.
Zum Programmieren des EEPROMs benötigen Sie folgende Hilfsmittel:
1 PC mit mindestens einer freien COM-Schnittstelle
1 CD SW shutterless feeder, Artikel-Nr. 00387197-01. Auf der CD finden Sie:
– die Software Set-SL-ID zum Programmieren des EEPROMs des Zuführmoduls
– die Nachrüstanleitung „Umbau zum Shutterless Feeder“ (Dokumentation)

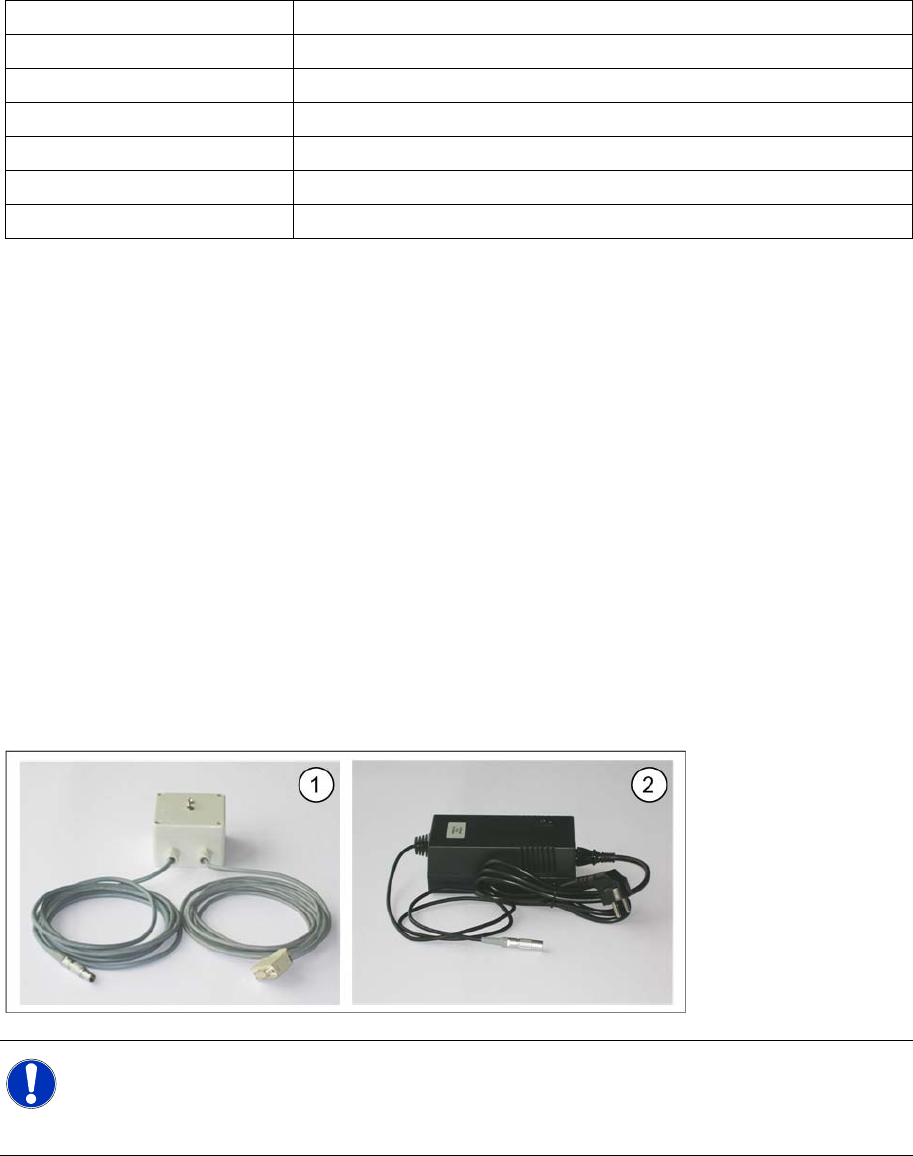

1 Schnittstellenkästchen für S-Feeder, Artikel-Nr. 00371397-01 (1)
(optional bestellbar)
1 Stromversorgung für SIPLACE-Zuführmodule, Artikel-Nr. 03041682-01 (2)
(optional bestellbar)
Werkzeug Größe
Innensechskantschlüssel 1,3 / 1,5 / 0,7 / 2
Schlitzschraubendreher 3 / 1
Kreuzschlitzschraubendreher 1
Torxschraubendreher 0,8 / 0,6
Pozidrivschraubendreher 1
Fühlerlehre 0,25
HINWEIS:
Das Schnittstellenkästchen und die Software Set-SL-ID inklusive dieser vorliegenden
Nachrüstanleitung können Sie als Set bestellen unter der Bezeichnung Equipment NRS
Shutterless Feeder, Artikelnummer 00387190-01.
