Gurtkanal austauschen Gurtkanal demontieren Klappen lösen 18 Nachrüstanleitung / Retrofit In structions Feeder Module 3x8 mm S 0201/0402 to 3.1.4 Klappen lösen X Lösen Sie jeweils die in der Abbildung gekennzeichneten Sc…
Gurtkanal austauschen
Gurtkanal entfernen Gurtkanal demontieren
Nachrüstanleitung / Retrofit Instructions Feeder Module 3x8 mm S 0201/0402 to Shutterless (3X8 mm SL)
17
X Biegen Sie den oberen Teil der Schutzplatte
vorsichtig leicht nach vorn.
X Heben Sie den Gurtkanal erst am vorderen
Teil hoch und anschließend schräg nach vorn
aus dem Zuführmodul.
HINWEIS:
Bewahren Sie die abgebildete
Schaumgummi-Dichtung gut auf.
Sie benötigen die Dichtung später bei
der Montage des Shutterless-
Gurtkanals. Die Dichtung soll
verhindern, dass Bauteile nach hinten
in das Zuführmodul durchfallen und
dort Schaden anrichten.
Gurtkanal austauschen
Gurtkanal demontieren Klappen lösen
18 Nachrüstanleitung / Retrofit Instructions Feeder Module 3x8 mm S 0201/0402 to
3.1.4 Klappen lösen

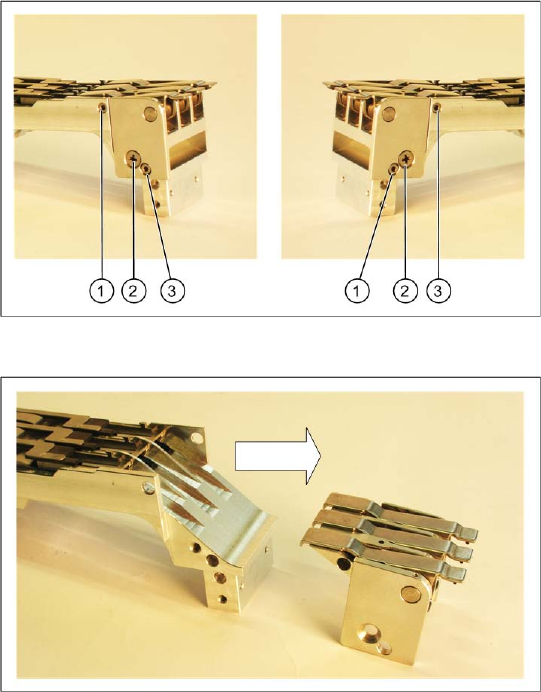

X Lösen Sie jeweils die in der Abbildung
gekennzeichneten Schrauben (1-3) auf der
linken und auf der rechten Seite des
Gurtkanals.
X Heben Sie die Klappen nach vorn ab.
Gurtkanal austauschen
Klappen am Shutterless-Gurtkanal befestigen Shutterless-Gurtkanal montieren
Nachrüstanleitung / Retrofit Instructions Feeder Module 3x8 mm S 0201/0402 to Shutterless (3X8 mm SL)
19
3.2 Shutterless-Gurtkanal montieren
3.2.1 Klappen am Shutterless-Gurtkanal befestigen
3.2.2 Shutterless-Gurtkanal befestigen

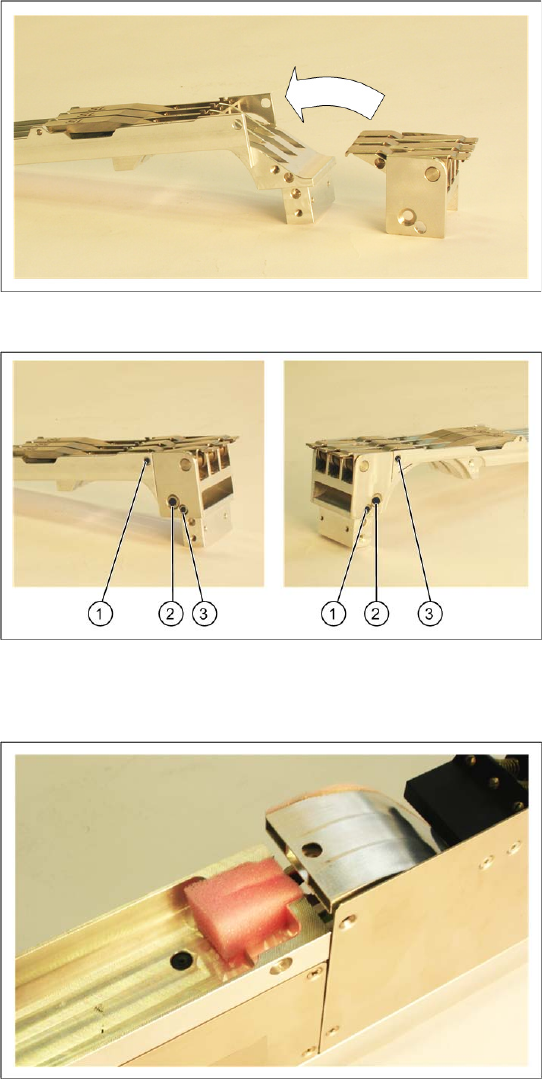

X Schieben Sie die Klappen von vorn auf den
Shutterless-Gurtkanal.
X Befestigen Sie die Klappen mit den jeweils in
der Abbildung gekennzeichneten
Schrauben (1-3) auf der linken und auf der
rechten Seite des Gurtkanals.
X Achten Sie darauf, dass sich der
Schaumgummi an der abgebildeten Position
befindet.
Der Schaumgummi verhindert, dass Bauteile nach
hinten in das Zuführmodul durchfallen.
