8. 電気回路

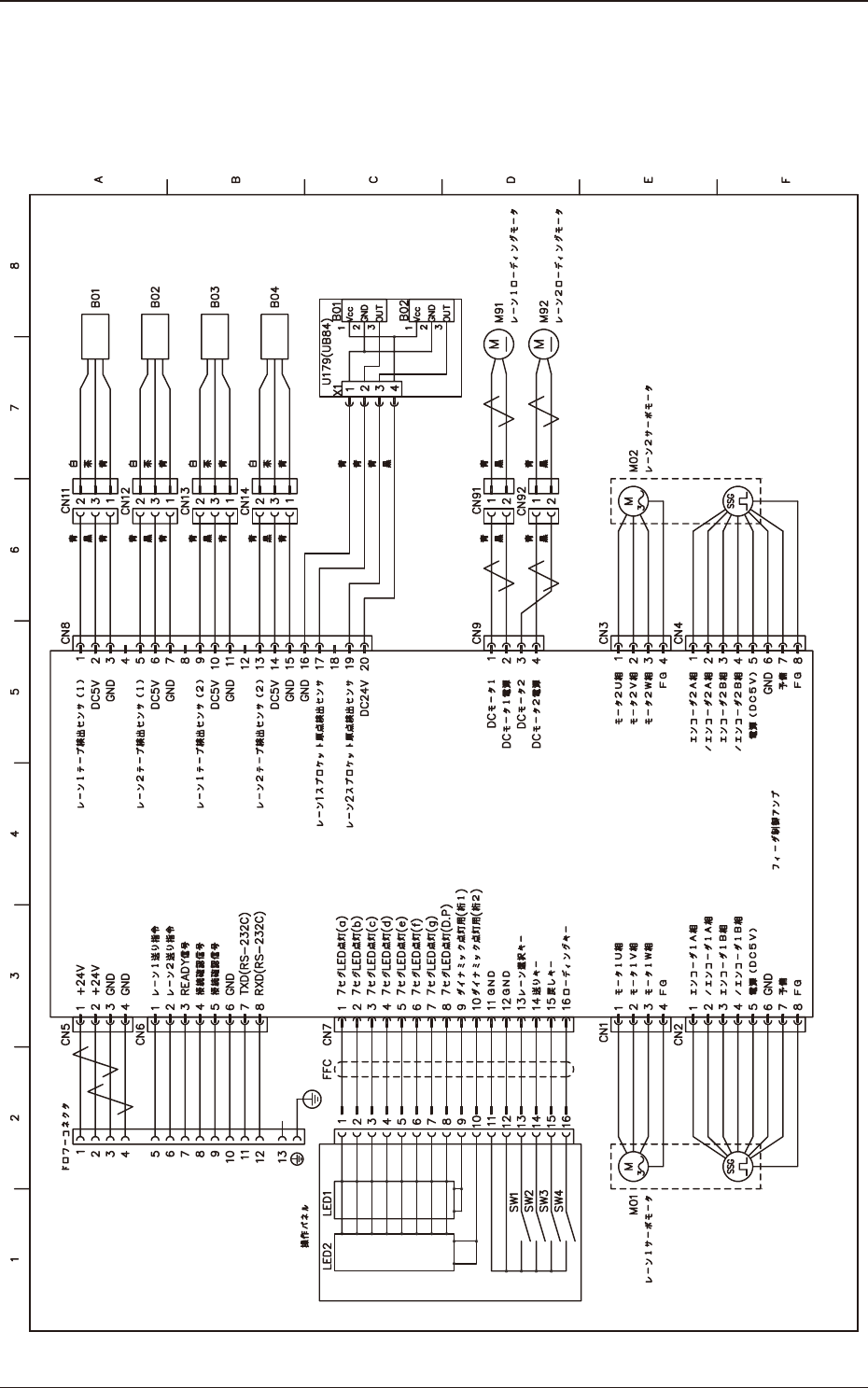

8.1 SL-48085/48086/48087/48088回路図
8.電気回路
OM-1832
8-1
1407-001
OM-1832
8-2
9. トラブルシューティング
テープフィーダを使用中に起こるおもなトラブルと、その対処方法につい
て説明します。
トラブルが発生した場合には、どこの部分に原因があるかを確認して、対
処してください。
9.1 部品の吸着がうまくいかない
要 因 : 吸着位置が適正でない ( ピッチずれ )
テープローディングの先端処理で、適正な位置でカットしない場合、
送り位置ピッチがずれます。
対処方法 : テープをアンローディングし、テープ先端を正しく処理し、ローディングし
なおしてください。
NG
OK
送り穴の端面でカットしてください
注 意
チップ部品センタと吸着位置を合せないと、正しく吸着が行えません。
テープ先端の処理方法は“2.4 テープ先端処理手順”を参照ください。
要 因 :吸着位置がずれている。
対処方法 : フィーダ調整治具 JG-0209( 別売り ) で吸着位置を調整してください。
注 意
チップ部品センタと吸着位置を合せないと、正しく吸着が行えません。
