(5) グリップを押さえ、ゆっくり確実に前方へカチッと音がするまで差 込む。 この時にテープフィーダの接続コネクタが確実に接続されたことを 確認してください。 接続コネクタ Fig.C4 注 意 • テープフィーダが浮いた状態で使用すると、 装置 ( ヤマハモジュ ラーマウンタ（チップマウンタ）) の破損や吸着不良の原因とな ります。 テープフィーダをフィーダベースへ確実に取付けてください。 • 使用しないテープフィーダは、一…
(2) テープフィーダを一括交換カートへ取付ける前に、カート上部の
フィーダベースにゴミやほこりなどの異物が付着していないことを
確認する。
(3) 所定の Fdr. No. 位置にテープフィーダを取付ける。
注 意
•
テープフィーダ先端のフック部をぶつけると変形が生じ、吸着
不良の原因になります。
フック部をぶつけないように注意してください。
•
正しい Fdr.No. にテープフィーダを取付けてください。
誤装着すると部品がヘッド部にかみ込むおそれがあります。
(4) グリップをにぎり、フィーダベースのレールに合うようにテープ
フィーダの先端を差込む。
このときにグリップ後方を前方へ押し、確実に取付けられたことを
確認してください。
グリップ
Fig.C3
注 意
テープフィーダをフィーダベースのレールに確実に取付けてください。
3.1テープフィーダの取付け手順
1407-001
OM-1832
3-4

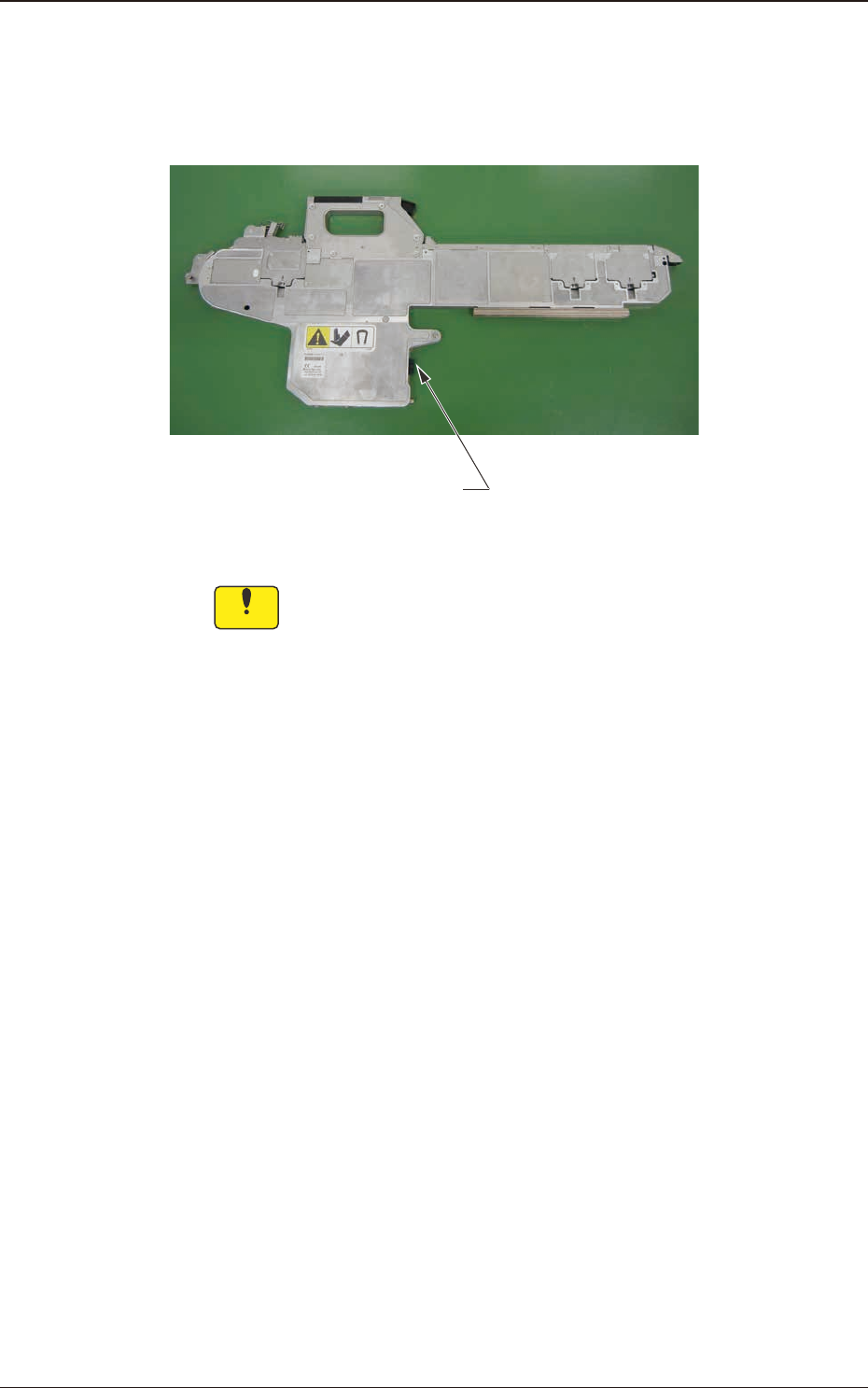

(5) グリップを押さえ、ゆっくり確実に前方へカチッと音がするまで差
込む。
この時にテープフィーダの接続コネクタが確実に接続されたことを
確認してください。
接続コネクタ
Fig.C4
注 意
•
テープフィーダが浮いた状態で使用すると、装置 ( ヤマハモジュ
ラーマウンタ（チップマウンタ）) の破損や吸着不良の原因とな
ります。
テープフィーダをフィーダベースへ確実に取付けてください。
•
使用しないテープフィーダは、一括交換カートから取外してお
いてください。
また、長時間未使用の状態で運転すると、テープのたるみが発
生し、吸着異常の原因となります。
3.1テープフィーダの取付け手順
1407-001
OM-1832
3-5

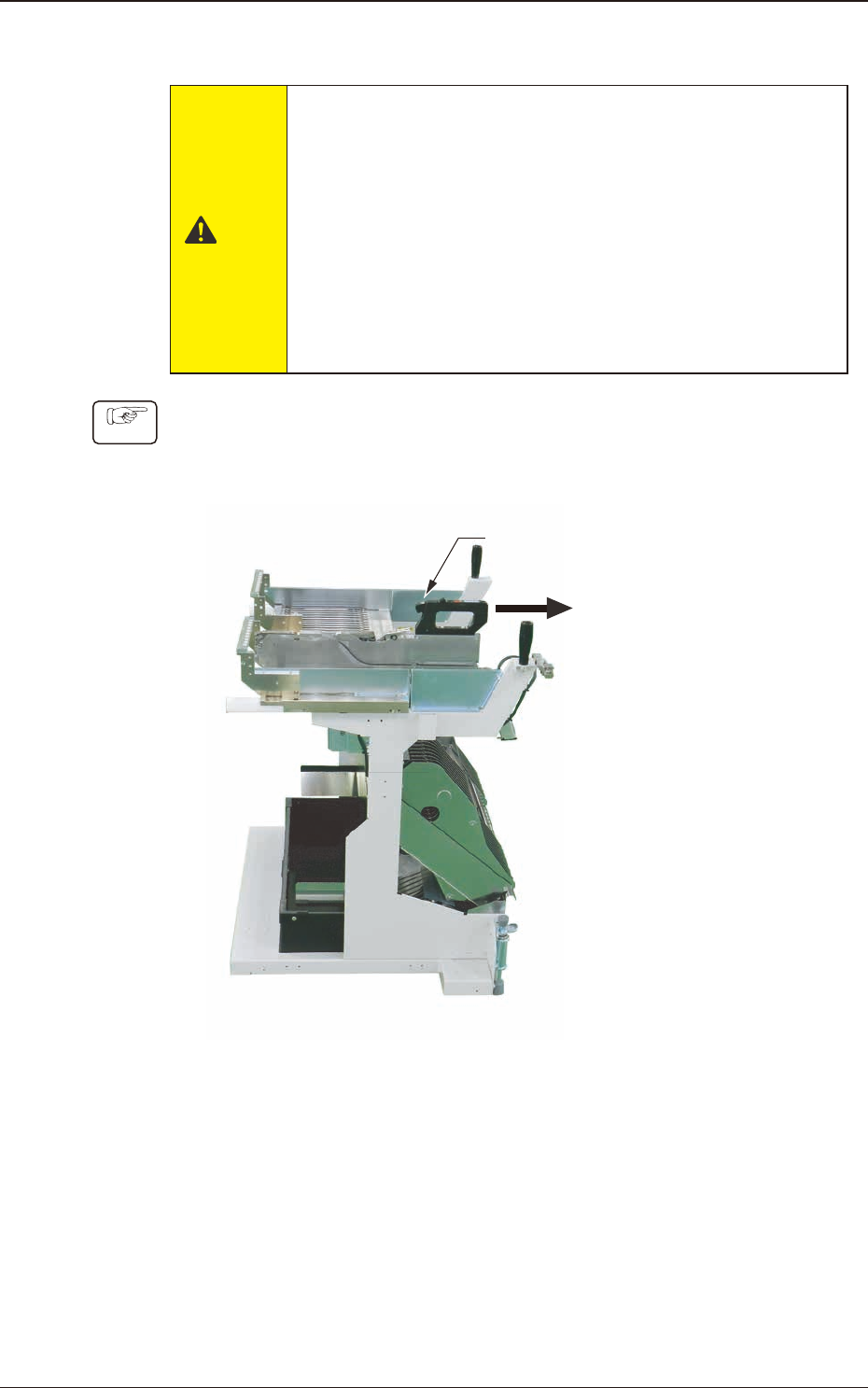

3.2 テープフィーダの取外し手順
注意
テープフィーダは落下させないように着脱してください。
フィーダの機種によっては、重量の重いものもあります。
フィーダの取外しを片手で行いますとベースから外れたと
きの重みを片手で支えきれない場合があり落下の危険があ
ります。
テープフィーダを落とすと、足のケガや、フィーダ破損の
可能性があります。
両手で 1 台ずつ取扱い、落とさないように注意してくださ
い。
手順
(1) クランプ解除レバーを押す。
(2) テープフィーダをゆっくり右手で、手前へ引寄せる。
クランプ解除レバー
Fig.C5
3.2テープフィーダの取外し手順
1407-001
OM-1832
3-6
