SIPLACE Explorer 2.11 Ausgabe 10/2013 Edition
4.3 SIPLACE Explorer Client
● Java Runtime Environment 1.6
auf der Support Media DVD enthalten
Java Runtime Environment 1.7 wird auch unterstützt, nicht auf der Support Media DVD
enthalten
● Apache Tomcat v.5.5.x Web-Server
auf der Support Media DVD enthalten
● MS Excel Viewer, vom Microsoft-Portal
● MS Internet Explorer, eine der nachfolgenden Versionen:
MS Internet Explorer 8.0
MS Internet Explorer 9.0
MS Internet Explorer 10.0
● Acrobat Reader 10
auf der Support Media DVD enthalten
4.4 Unterstützte Datenquellen
SIPLACE Explorer V2.11 unterstützt die Daten folgender SIPLACE-Produkte:
● OIS 11.0, SIS 11.0, SIPLACE Pro 11.1
● OIS 10.0, SIS 10.0, SIPLACE Pro 10.0
● OIS 9.3, SIS 9.3, SIPLACE Pro 9.3
● OIS 9.1, SIS 9.1, SIPLACE Pro 9.2
● OIS 8.0, SIS 8.0, SIPLACE Pro 8.0
● OIS 7.0, SIS 7.0, SIPLACE Pro 7.0
● OIS 6.0, SIS 6.0, SIPLACE Pro 6.0
● OIS 5.2, SIS 5.2, SIPLACE Pro 5.2
● OIS 5.1, SIS 5.0, SIPLACE Pro 5.1
● OIS 5.0, SIS 5.0, SIPLACE Pro 5.0
● OIS 4.1, SIS 4.1, SIPLACE Pro 4.1
● OIS 4.0, SIS 4.0, SIPLACE Pro 4.0
● OIS 3.1, SIS 3.1, SIPLACE Pro 3.2
Die folgenden Versionen werden unterstützt, treten jedoch Probleme auf, müssen Sie die
Versionen wie oben angegeben aktualisieren.
● OIS2.4 SP1, SIS 1.2 SP1, SIPLACE Pro 2.1 SP2
36 of 48
SIPLACE Explorer 2.11 Ausgabe 10/2013 Edition
SIPLACE Explore
r V2.11 unterstützt die Daten folgender Stationssoftware Versionen:
● SW 707
● SW 706
● SW 705
● SW 704
● SW 703
● SW 702
● SW 701
● SW 605
● SW 604
● SW 603
● SW 602
● SW 601
● SW 505
● SW 407
● SW 408
● SW 101 für die CS und CF Maschine
Die folgende Version wird unterstützt, treten jedoch Probleme auf, müssen Sie die Version wie
oben angegeben aktualisieren.
● SW 503.04 SP 2, diese Version ist nur geeignet, wenn die Aktualisierung nach SW 505.xx
aufgrund von Hardware-Einschränkungen nicht möglich ist.
4.5 Schnittstellen
SIPLACE Explorer bietet keine Schnittstellen. Es besteht allerdings eine Verbindung zu OIS und
SIS, da SIPLACE Explorer alle benötigten Daten aus OIS und SIS über sog. Datenbankviews
erhält. Weitere Details über die Datenbankviews von OIS und SIS entnehmen Sie folgenden
Beschreibungen:
● Interface Description Operator Information System / Setup Information System Database.
37 of 48
SIPLACE Explorer 2.11 Ausgabe 10/2013 Edition
4.6 Mögliche Abweichung der Bestückdaten zwischen
SIPLACE Explorer und OIS
Die Anzahl der verbrauchten Bauelemente, Abwürfe und Leiterplatten können in SIPLACE Explorer
und in OIS abweichen.
In OIS hat jeder Datensatz einen Zeitstempel (verbrauchte Bauelemente, Abwürfe von
Bauelementen und jede Leiterplatte).
Startet man eine OIS-Abfrage über SQL Query über den Verbrauch innerhalb eines bestimmten
Zeitintervalls, wird von OIS die Anzahl der Datensätze ausgegeben, deren Zeitstempel innerhalb
dieses Zeitintervalls liegt.
SIPLACE Explorer ordnet die Bauelemente den Leiterplatten zu, auf welchen diese bestückt
wurden. Startet man eine Abfrage über den Verbrauch innerhalb eines bestimmten Zeitintervalls,
wird von SIPLACE Explorer die Anzahl der Bauelemente ausgegeben, die auf den Leiterplatten
bestückt wurden, die innerhalb des Zeitintervalls produziert wurden. Dieser Unterschied wird bei
einer Fertigung mit 2 Bestückbereichen deutlich.

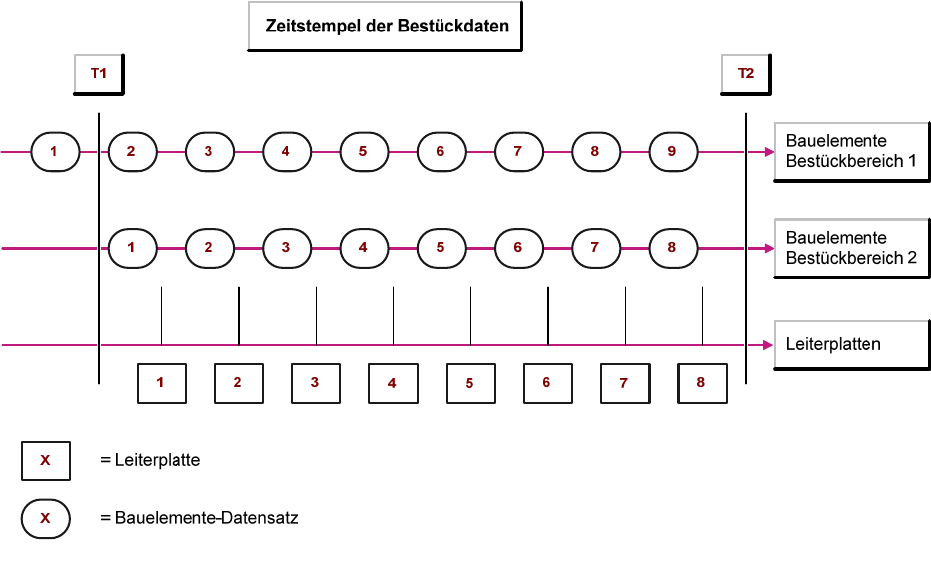

Die folgende Grafik verdeutlicht den Unterschied.
Beispiel: Es wurden 8 Leiterplatten auf einer Maschine mit 2 Bestückbereichen bestückt. In der
Grafik sind drei Zeitlinien abgebildet:
● Bauelemente Bestückbereich 1
● Bauelemente Bestückbereich 2
● Leiterplatten
Die Bauelemente X auf der Zeitlinie für Bestückbereich 1, entsprechen den möglichen
Zeitstempeln der Bauelemente, die auf Leiterplatte X bestückt wurden.
